Силовой блок (1) — HITACHI TX40UR-3

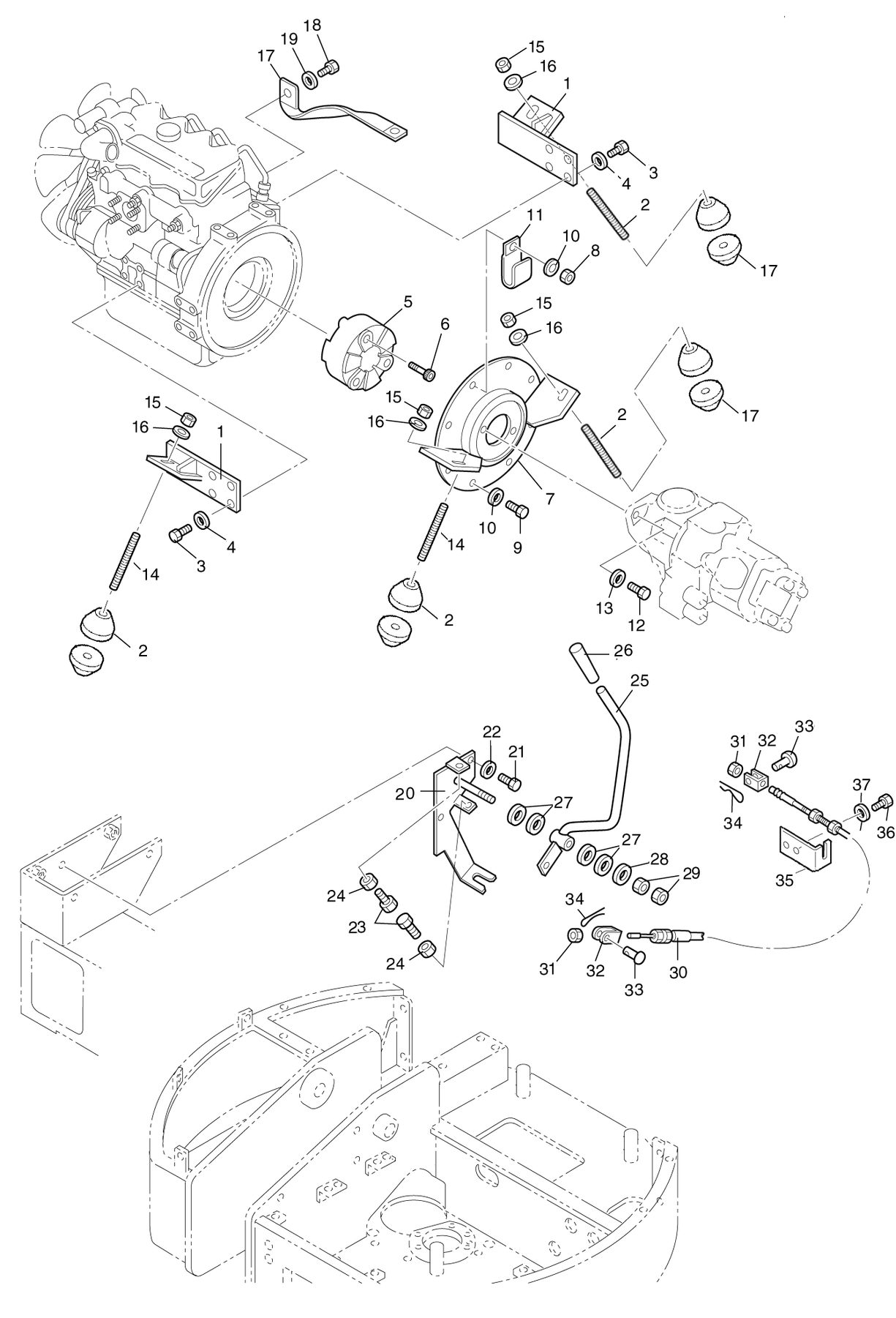

Заводская схема «Силовой блок (1)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | S042-00130 | Крепление кронштейн | 2 |
| 2 | SP19-00011 | Резиновый крепление | 8 |
| 3 | J921030 | Болт | 8 |
| 4 | J222010 | Шайба | 8 |
| 5 | SP17-00005 | Муфта | 1 |
| 6 | J781030 | Колпачок, винт | 3 |
| 7 | S042-00129 | Фланец | 1 |
| 8 | J950010 | Гайка | 2 |
| 9 | J921025 | Болт | 8 |
| 10 | J222010 | Шайба | 8 |
| 11 | 0942-00004 | Пластина | 6 |
| 12 | J921230 | Болт | 2 |
| 13 | J222012 | Шайба | 2 |
| 14 | MCB4-12101 | Болт | 4 |
| 15 | J950012 | Гайка | 8 |
| 16 | MBU4-12102 | Шайба | 4 |
| 17 | S012-00205 | Трос | 1 |
| 18 | J901020 | Болт | 1 |
| 19 | J222010 | Шайба | 1 |
| 20 | NCU2-44400 | Кронштейн | 1 |
| 21 | J901016 | Болт | 2 |
| 22 | J222010 | Шайба | 2 |
| 23 | J900630 | Болт | 2 |
| 24 | M500605 | Гайка | 2 |
| 25 | NCU2-44500-1 | Рычаг | 1 |
| 26 | 870-00007 | Рукоятка | 1 |
| 27 | 0390-12000-c | Тоотхед, шайба | 4 |
| 28 | 449490 | Шайба | 2 |
| 29 | J950012 | Гайка | 2 |
| 30 | 41710-00060 | Провод | 1 |
| 31 | NK27-81104 | Гайка | 2 |
| 32 | NK27-81114 | Клевис | 2 |
| 33 | NK27-81112 | Палец | 2 |
| 34 | NK27-81113 | Палец сприт | 2 |
| 35 | NPS2-30011 | Кронштейн | 1 |
| 36 | J900820 | Болт | 2 |
| 37 | J222008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
