Гусеничная рама (1) — HITACHI TX40UR-3

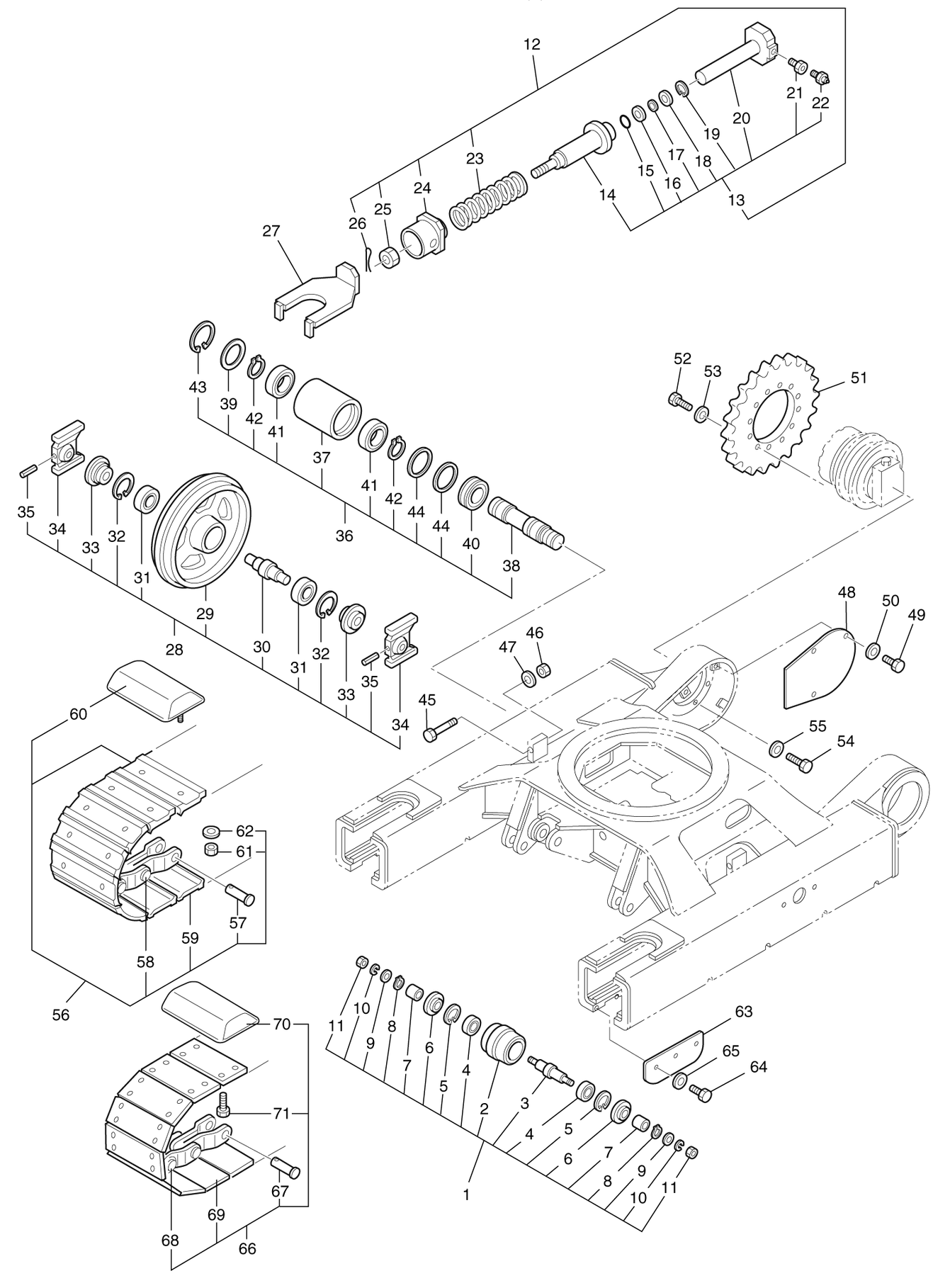

Заводская схема «Гусеничная рама (1)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8522-015000-3 | Ролик | 8 |
| 2 | 8522-015001 | Ролик | 1 |
| 3 | 8522-15002-3 | Вал | 1 |
| 4 | 0460-62035-o | Подшипник | 2 |
| 5 | 0446-07200-o | Кольцо стопорный | 2 |
| 6 | 0495-35072-a | Масляное уплотнение | 2 |
| 7 | 8522-015003-2 | Проставка | 2 |
| 8 | 0445-03500-o | Кольцо стопорный | 2 |
| 9 | A590120 | Шайба | 2 |
| 10 | J257220 | Пружинная шайба | 2 |
| 11 | 0272-20000-a | Гайка, колпачок | 2 |
| 12 | NK27-80100 | Гидроцилиндр | 2 |
| 13 | NK27-80110 | Гидроцилиндр | 1 |
| 14 | 17P-B-22520 | Трубка | 1 |
| 15 | A811040 | Уплотнительное кольцо | 1 |
| 16 | 0494-07040-b | Пружина | 1 |
| 17 | 17P-B-68300 | Пылезащитное уплотнение | 1 |
| 18 | 17P-B-22500 | Проставка | 1 |
| 19 | 0446-05200-o | Кольцо стопорный | 1 |
| 20 | 17P-B-22530 | Шток | 1 |
| 21 | 17P-B-68310 | Клапан картриге | 1 |
| 22 | 0540-02000-f | Ниппель смазка | 1 |
| 23 | 17P-B-68290 | Пружина | 1 |
| 24 | 17P-B-22510 | Пластина | 1 |
| 25 | 0238-24000-a | Гайка | 1 |
| 26 | 0420-05045-o | Палец сприт | 1 |
| 27 | 8822-013100-1 | Вилка | 2 |
| 28 | HCA1-42000 | Направляющее колесо передний | 2 |
| 29 | HCA1-42001 | Направляющее колесо | 1 |
| 30 | 8522-012002 | Вал | 1 |
| 31 | 0460-62035-o | Подшипник | 2 |
| 32 | 0446-07200-o | Кольцо стопорный | 2 |
| 33 | 0495-35072-a | Масляное уплотнение | 2 |
| 34 | 8522-012010 | Подшипник | 2 |
| 35 | 0425-10060-o | Пружинный штифт | 2 |
| 36 | MBU1-46000 | Ролик | 2 |
| 37 | PA-2029 | Ролик | 1 |
| 38 | PA-2030 | Вал | 1 |
| 39 | PA-2031 | Колпачок | 1 |
| 40 | PA-2024 | Масляное уплотнение | 1 |
| 41 | PA-2033 | Подшипник | 2 |
| 42 | 0445-03000-o | Кольцо стопорный | 2 |
| 43 | 0446-06200-o | Кольцо стопорный | 1 |
| 44 | PA-2036 | Линер | 2 |
| 45 | J921065 | Болт | 2 |
| 46 | J950010 | Гайка | 2 |
| 47 | J222010 | Шайба | 2 |
| 48 | MBC1-70001 | Крышка | 2 |
| 49 | J900820 | Болт | 6 |
| 50 | J222008 | Шайба | 6 |
| 51 | NCU1-00002 | Звёздочка | 2 |
| 52 | J921235 | Болт | 18 |
| 53 | J222012 | Шайба | 18 |
| 54 | J921230 | Болт | 18 |
| 55 | J222012 | Шайба | 18 |
| 56 | SP71-00023 | Гусеница в сборе | 2 |
| 57 | M／P101A001 | Соединительный палец | 1 |
| 58 | T／P101A001 | Палец соединение | 42 |
| 59 | DC101C30 | Пластина | 43 |
| 60 | K101-300i | Накладка | 43 |
| 61 | N12G | Гайка | 86 |
| 62 | KW12B | Пружинная шайба | 86 |
| 63 | 8522-010011 | Пластина | 4 |
| 64 | J901025 | Болт | 12 |
| 65 | J222010 | Шайба | 12 |
| 66 | SP71-00020 | Гусеница в сборе | 2 |
| 67 | M／P101A001 | Соединительный палец | 1 |
| 68 | T／P101A001 | Палец соединение | 42 |
| 69 | FD-03 | Пластина | 43 |
| 70 | G／P101A176 | Накладка | 43 |
| 71 | B12i-25 | Болт | 172 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
