Стрела — HITACHI TX40UR-3

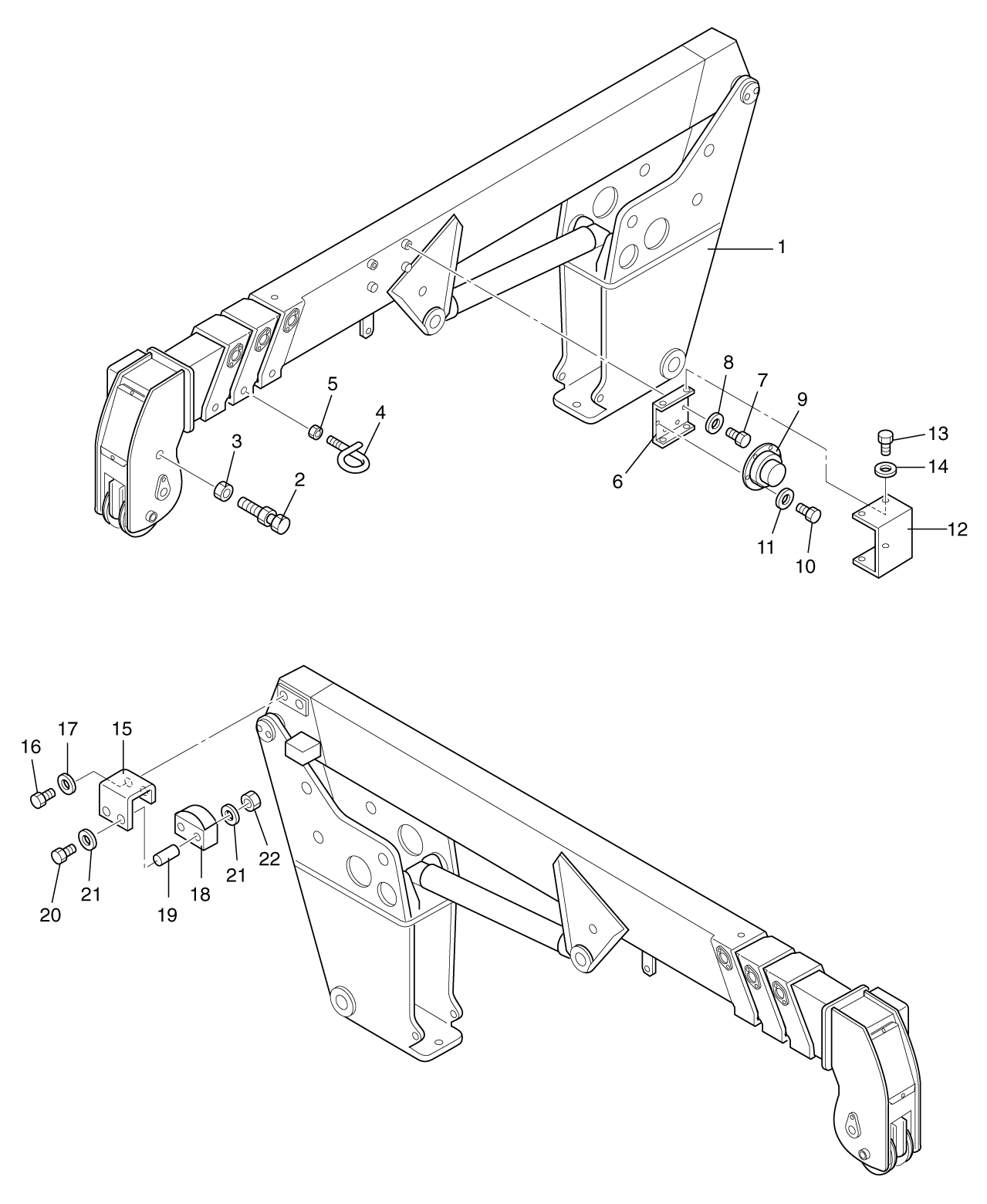

Заводская схема «Стрела» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | SP26-00003 | Стрела | 1 |
| 2 | C293-20124 | Трос концевой в сборе | 1 |
| 3 | J950012 | Гайка | 1 |
| 4 | C293-20125 | Трос направляющая | 3 |
| 5 | M500605 | Гайка | 3 |
| 6 | C293-20120 | Кронштейн | 1 |
| 7 | J900816 | Болт | 4 |
| 8 | A590108 | Шайба | 4 |
| 9 | SP49-00034 | Датчик | 1 |
| 10 | J900616 | Болт | 6 |
| 11 | A590106 | Шайба | 6 |
| 12 | C293-20122 | Крышка | 1 |
| 13 | J900816 | Болт | 4 |
| 14 | A590108 | Шайба | 4 |
| 15 | C293-20123 | Кронштейн | 1 |
| 16 | J900612 | Болт | 2 |
| 17 | A590106 | Шайба | 2 |
| 18 | SP49-00035 | Датчик | 1 |
| 19 | C313-01007 | Бобышка | 2 |
| 20 | J900670 | Болт | 2 |
| 21 | A590106 | Шайба | 4 |
| 22 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
