Поворот рама — HITACHI TX40UR-3

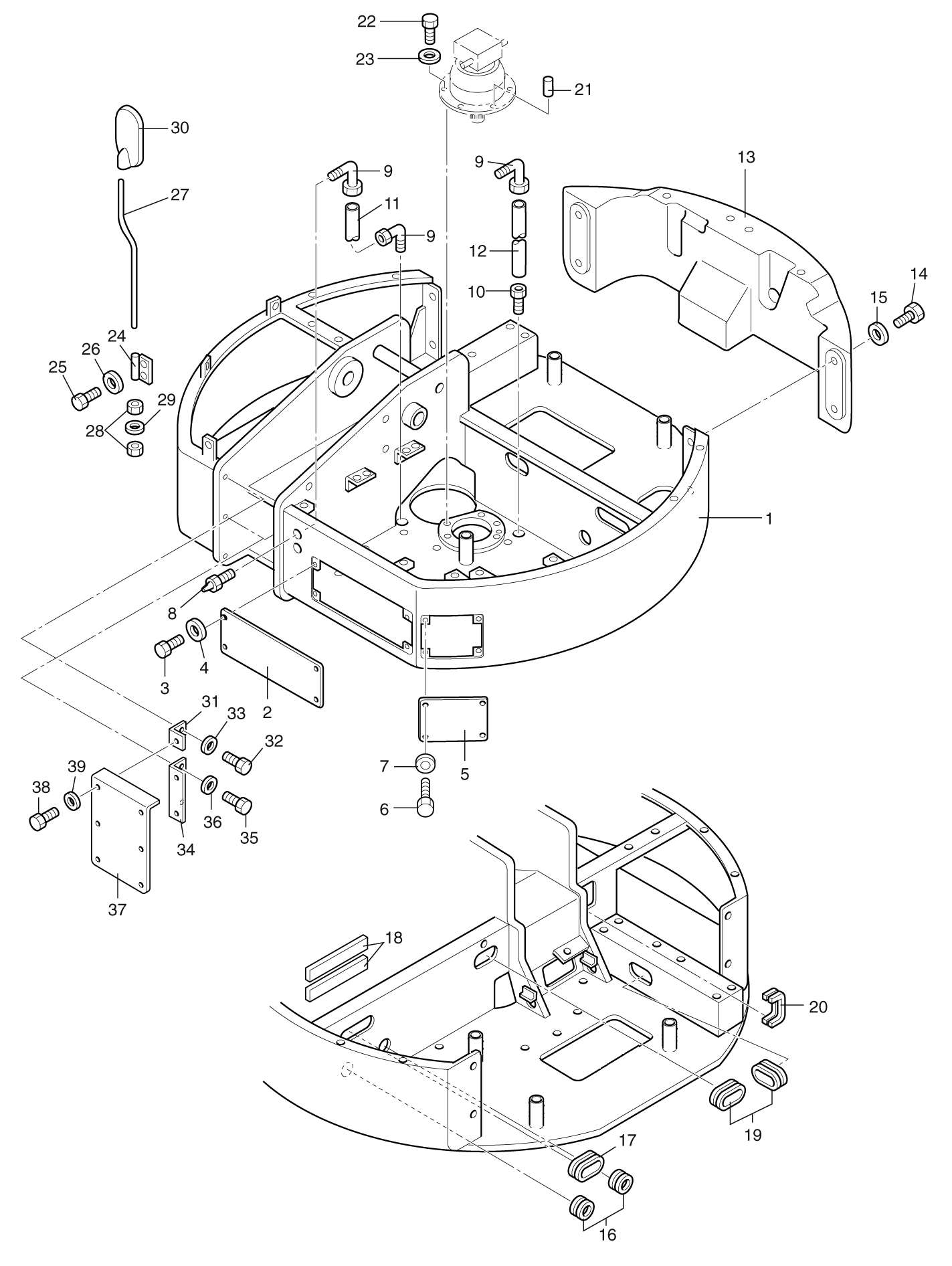

Заводская схема «Поворот рама» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | S012-00213 | Рама в сборе | 1 |
| 2 | NCU2-00001-1 | Пластина | 1 |
| 3 | J900616 | Болт | 4 |
| 4 | A590106 | Шайба | 4 |
| 5 | NCU2-00006 | Пластина | 1 |
| 6 | J900616 | Болт | 4 |
| 7 | A590106 | Шайба | 4 |
| 8 | 0540-02000-f | Ниппель | 2 |
| 9 | 0731-02004-0 | Угловой штуцер | 3 |
| 10 | 0730-02004-0 | Угловой штуцер | 1 |
| 11 | 0754-04055-0 | Трубка | 1 |
| 12 | 0754-04100-0 | Трубка | 1 |
| 13 | C312-00100 | Противовес в сборе | 1 |
| 14 | J921680 | Болт | 4 |
| 15 | J217085 | Шайба | 4 |
| 16 | 2D-020004 | Втулка | 2 |
| 17 | 0807-00380-0 | Трим | 1 |
| 18 | NCU2-00010 | Резиновая прокладка | 2 |
| 19 | 0807-00300-0 | Втулка | 2 |
| 20 | 0807-00110-0 | Втулка | 1 |
| 21 | 8822-010012 | Установочный штифт | 1 |
| 22 | J921645 | Болт | 6 |
| 23 | A590116 | Шайба | 6 |
| 24 | C298-20024 | Кронштейн | 1 |
| 25 | J901020 | Болт | 4 |
| 26 | A590110 | Шайба | 4 |
| 27 | C318-20030-A | Штанга | 1 |
| 28 | J950012 | Гайка | 2 |
| 29 | A590112 | Шайба | 1 |
| 30 | SP61-00006 | Зеркало | 1 |
| 31 | C253-30005 | Кронштейн | 2 |
| 32 | J900816 | Болт | 2 |
| 33 | A590108 | Шайба | 2 |
| 34 | C253-30004 | Кронштейн | 2 |
| 35 | J900816 | Болт | 2 |
| 36 | A590108 | Шайба | 2 |
| 37 | C253-30006 | Крышка | 1 |
| 38 | J900816 | Болт | 6 |
| 39 | A590108 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
