Пилотные гидролинии (G) — HITACHI TX160

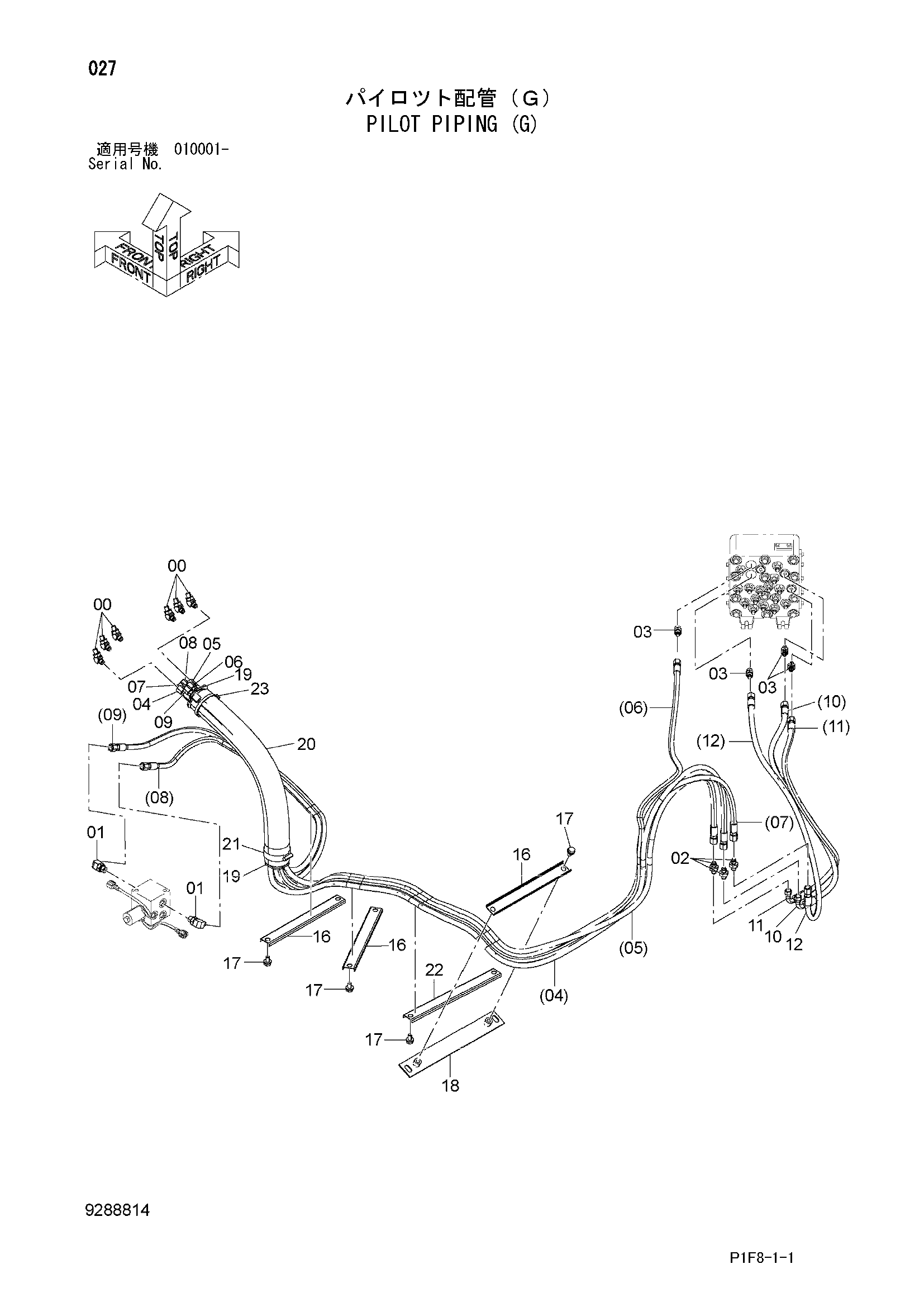

Заводская схема «Пилотные гидролинии (G)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4231653 | Адаптер | 3 |
| 03 | A852123 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4682320 | Шланг | 1 |
| 05 | 4682321 | Шланг | 1 |
| 06 | 4684910 | Шланг | 1 |
| 07 | 4682322 | Шланг | 1 |
| 08 | 4639633 | Пластиковый шланг | 1 |
| 09 | 4639632 | Пластиковый шланг | 1 |
| 10 | 4682341 | Шланг | 1 |
| 11 | 4682342 | Шланг | 1 |
| 12 | 4682323 | Шланг | 1 |
| 16 | 4341877 | Хомут шланга | 3 |
| 17 | J271020 | Болт с шайбой | 8 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9765409 | Кронштейн | 1 |
| 19 | 3079728 | Втулка | 2 |
| 20 | 4629782 | Шланг | 1 |
| 21 | 4351774 | Хомут провод | 1 |
| 22 | 4425177 | Хомут шланга | 1 |
| 23 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
