Подъёмный механизм лебёдка — HITACHI TX160

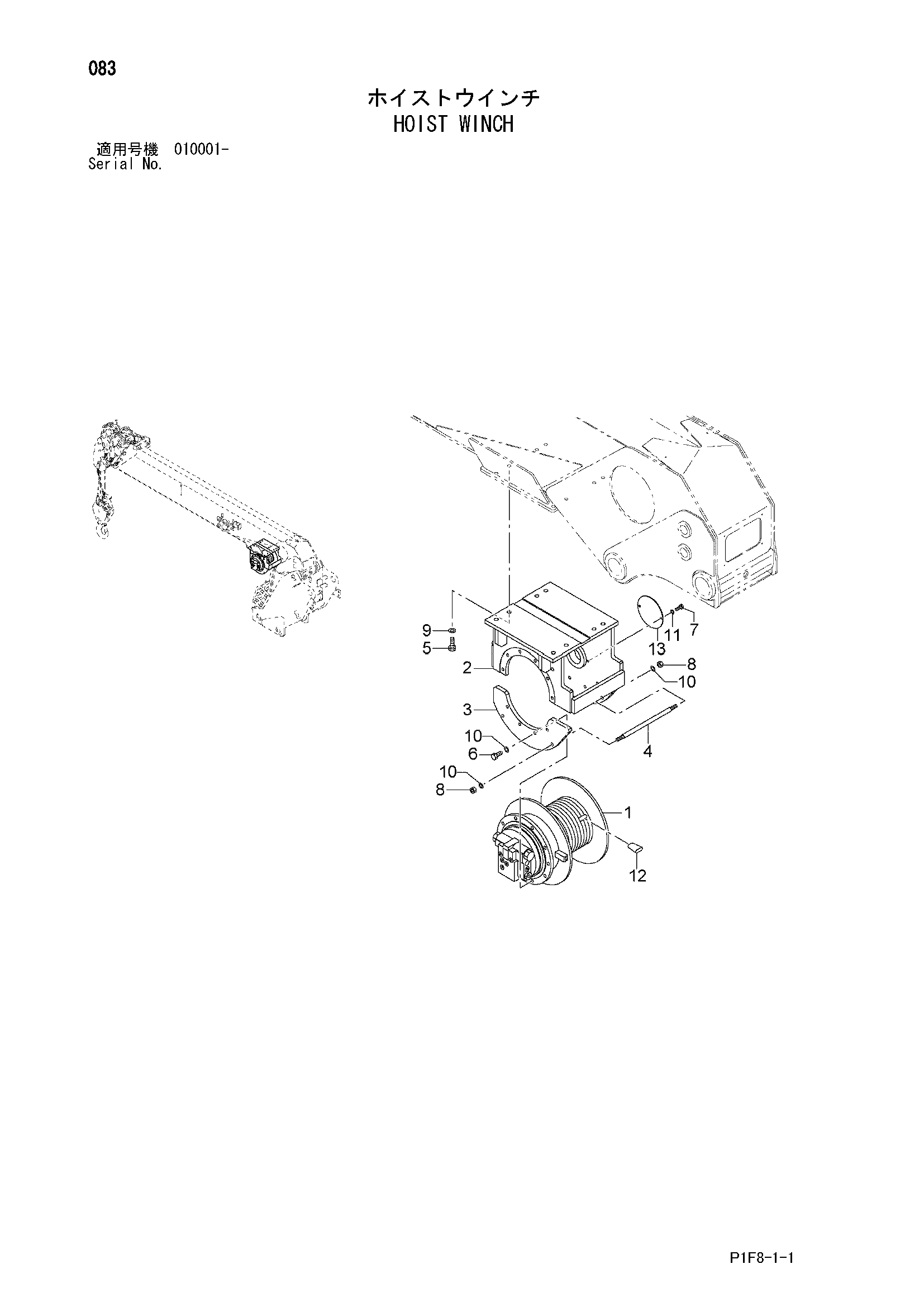

Заводская схема «Подъёмный механизм лебёдка» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R931010 | Хоист-винкх | 1 |
| 2 | UN099431020 | Кронштейн | 1 |
| 3 | UN099431031 | Пластина | 1 |
| 4 | UN099431041 | Шток | 2 |
| 5 | UN711914035 | Болт | 8 |
| 6 | UN711912030 | Болт | 10 |
| 7 | UN711108015 | Болт | 2 |
| 8 | UN721111120 | Гайка | 4 |
| 9 | UN722211140 | Пружинная шайба | 8 |
| 10 | UN722211120 | Пружинная шайба | 10 |
| 11 | UN722211080 | Пружинная шайба | 2 |
| 12 | UN012332090 | Ведге | 1 |
| 13 | UN099431050 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
