Аккелератор педаль — HITACHI TX160

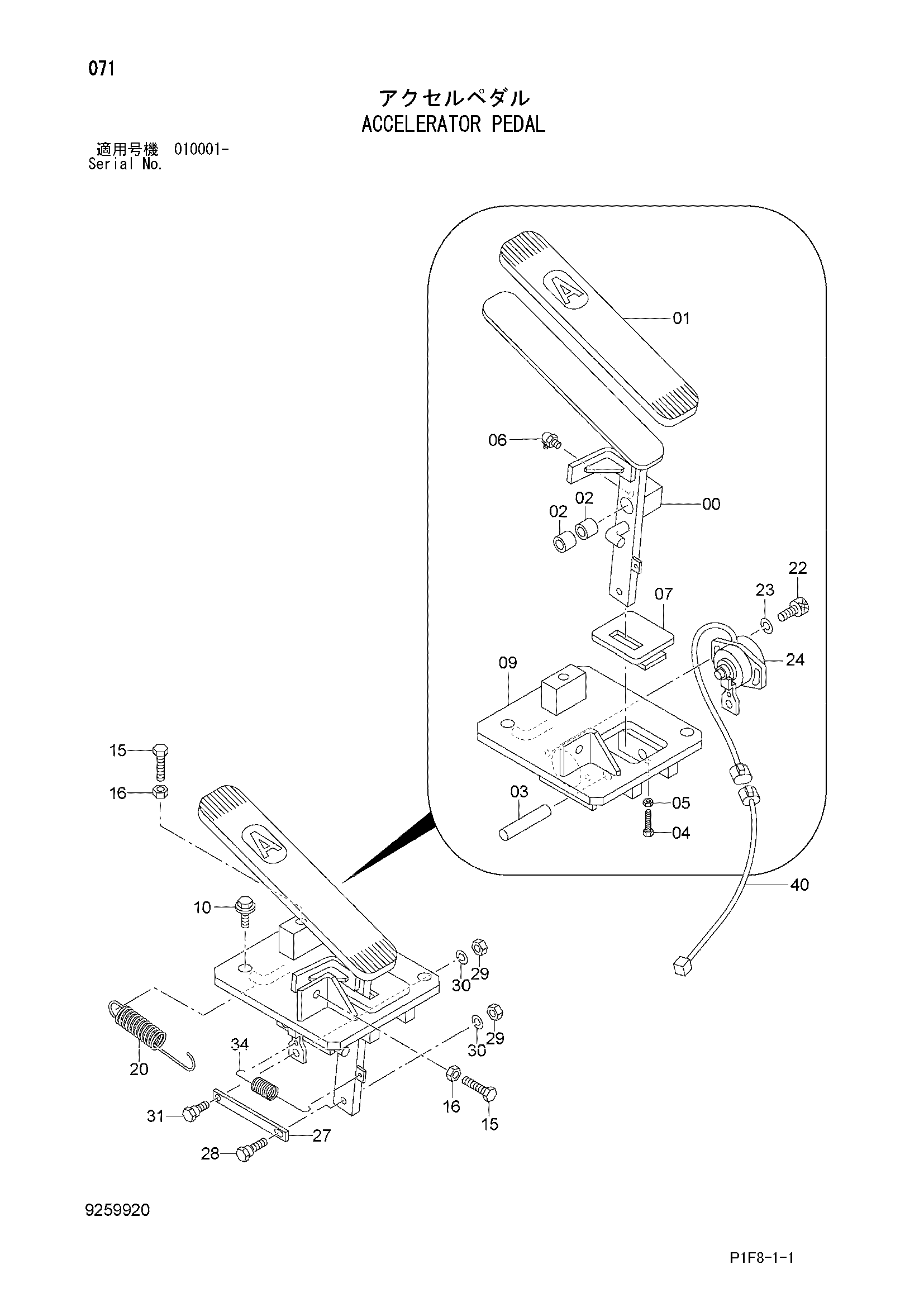

Заводская схема «Аккелератор педаль» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103938 | Педаль | 1 |
| 01 | 4262540 | Крышка | 1 |
| 02 | 4180358 | Игольчатый подшипник | 2 |
| 03 | 4181777 | Палец | 1 |
| 04 | J900620 | Болт | 1 |
| 05 | M500605 | Гайка | 1 |
| 06 | J75581 | Пресс-маслёнка | 1 |
| 07 | 4277015 | Резиновая втулка | 1 |
| 09 | 7050127 | Пластина | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 15 | M261045 | Болт | 2 |
| 16 | J950010 | Гайка | 2 |
| 20 | 4149125 | Пружина | 1 |
| 22 | M340616 | Болт с внутренним шестигранником | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 24 | 4257164 | Датчик угла | 1 |
| 27 | 4398061 | Тяга | 1 |
| 28 | 4304086 | Палец | 1 |
| 29 | M500605 | Гайка | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | 4254023 | Палец | 1 |
| 34 | 4398062 | Пружина | 1 |
| 40 | 4393375 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
