Деррикк гидроцилиндр — HITACHI TX160

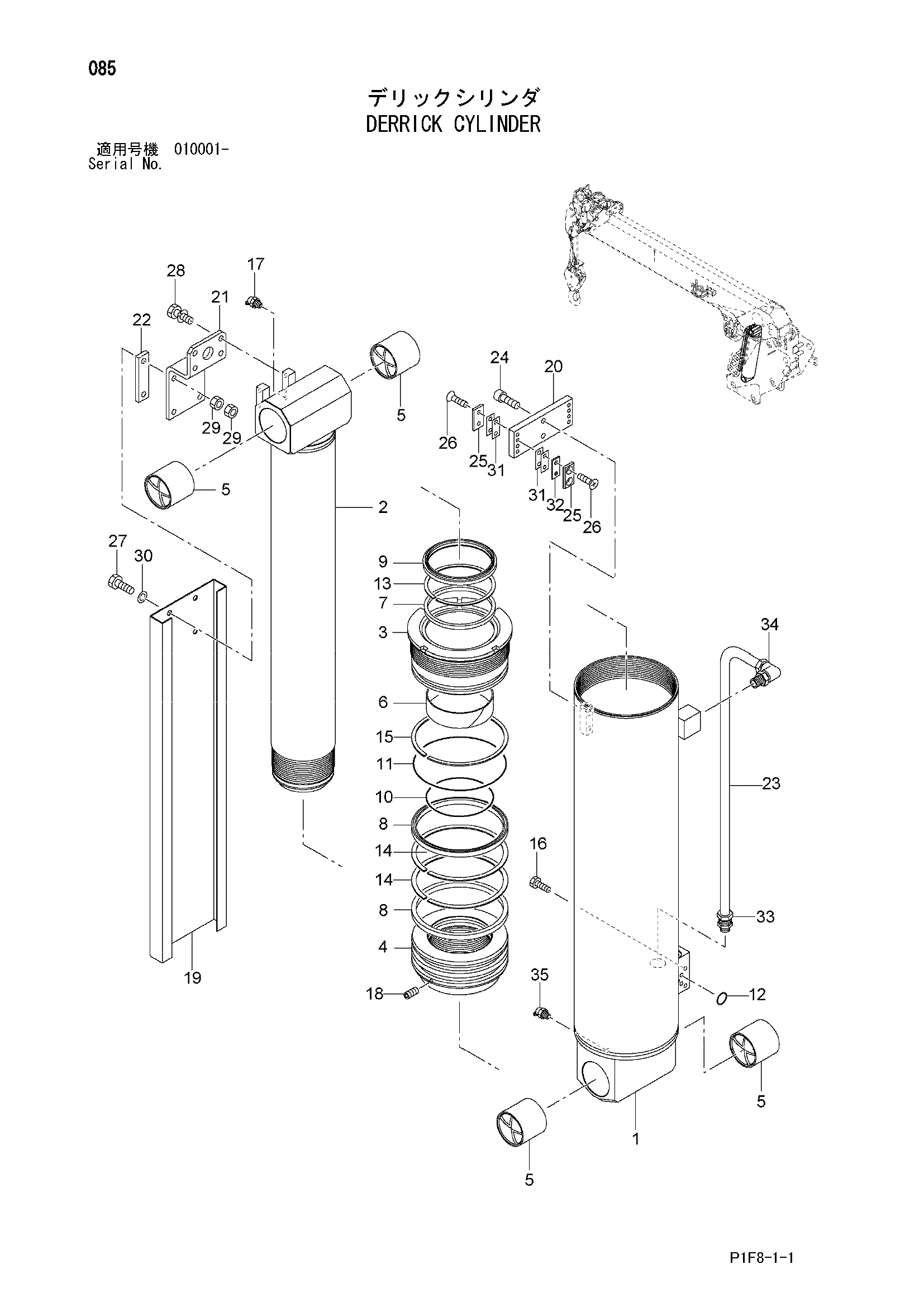

Заводская схема «Деррикк гидроцилиндр» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R911011 | Трубка-в сборе | 1 |
| 2 | UN09R911020 | Шток-в сборе | 1 |
| 3 | UN098312030 | Гроунд | 1 |
| 4 | UN098312040 | Поршень | 1 |
| 5 | UN098311050 | Втулка | 4 |
| 6 | UN098311060 | Износостойкое кольцо | 1 |
| 7 | UN842140155 | Манжета | 1 |
| 8 | UN823190210 | Манжета | 2 |
| 9 | UN830140160 | Пылезащитное уплотнение | 1 |
| 10 | UN731191140 | Уплотнительное кольцо | 1 |
| 11 | UN731191195 | Уплотнительное кольцо | 1 |
| 12 | UN731191016 | Уплотнительное кольцо | 2 |
| 13 | UN828140155 | Опорное кольцо | 1 |
| 14 | UN828190210 | Опорное кольцо | 2 |
| 15 | UN770180048 | Опорное кольцо | 1 |
| 16 | UN711708050 | Болт | 3 |
| 17 | UN724332000 | Пресс-маслёнка | 1 |
| 18 | UN704910025 | Винт | 1 |
| 19 | UN09R911030 | Крышка | 1 |
| 20 | UN09R911040 | Пластина | 1 |
| 21 | UN09R911050 | Пластина | 1 |
| 22 | UN09R911060 | Пластина резиновый | 2 |
| 23 | UN09R911070 | Трубка | 1 |
| 24 | UN716110020 | Разъём болт | 2 |
| 25 | UN098321140 | Пластина скольжение | 4 |
| 26 | UN701508020 | Винт | 8 |
| 27 | UN711110045 | Болт | 4 |
| 28 | UN714110030 | Болт SW | 4 |
| 29 | UN721111100 | Гайка | 8 |
| 30 | UN722112100 | Плоская шайба | 4 |
| 31 | UN096B11060 | Регулировочная шайба | 8 |
| 32 | UN096B11070 | Регулировочная шайба | 2 |
| 33 | UN728572004 | Уплотнительное кольцо | 1 |
| 34 | UN728582004 | Уплотнительное кольцо | 1 |
| 35 | UN724334000 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
