Дренажные трубопроводы (2) — HITACHI TX160

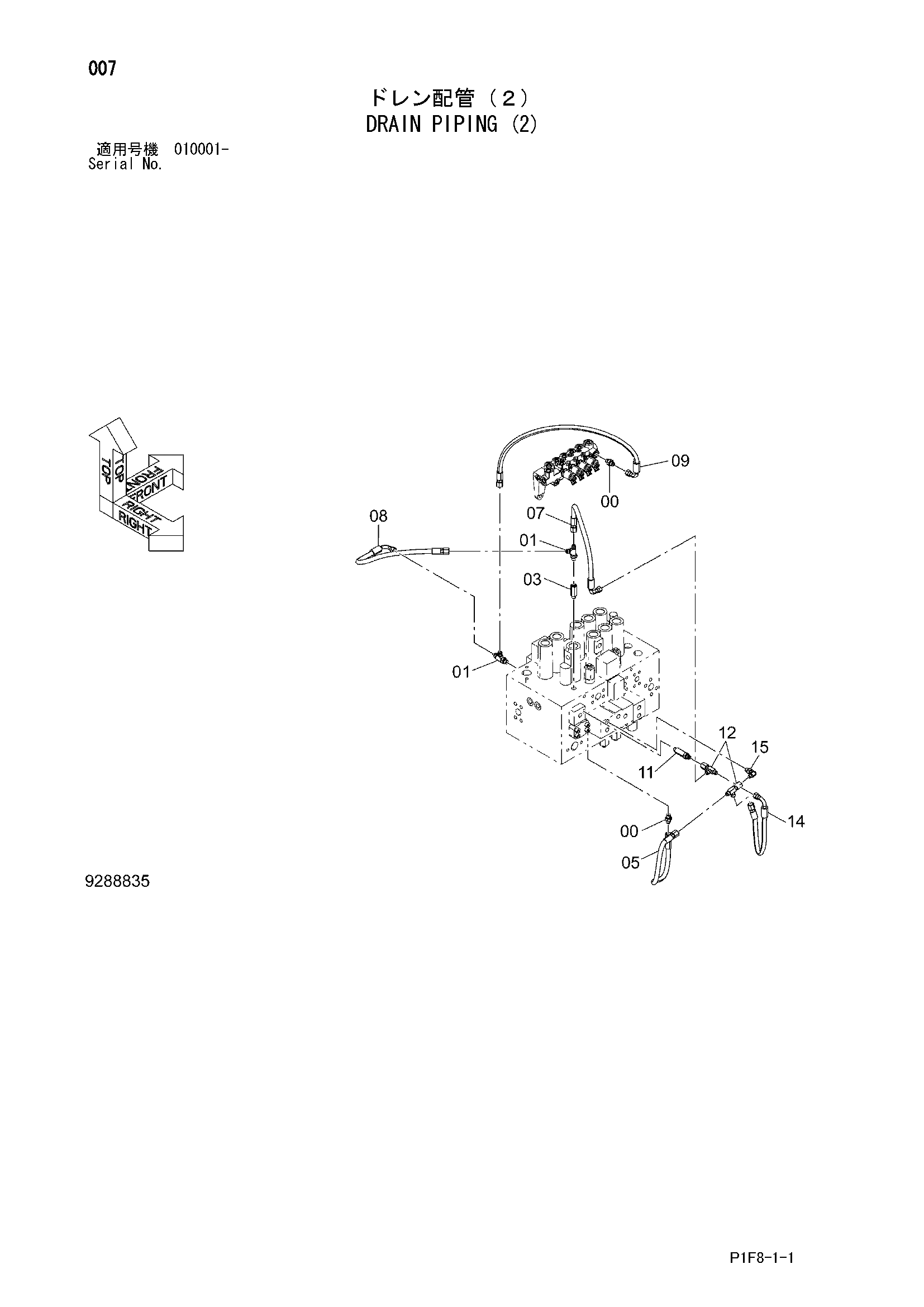

Заводская схема «Дренажные трубопроводы (2)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852423 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202565 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4682317 | Шланг | 1 |
| 07 | 4682338 | Шланг | 1 |
| 08 | 4682339 | Шланг | 1 |
| 09 | 4682340 | Шланг | 1 |
| 11 | 4390157 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4246672 | Соединительный штуцер | 2 |
| 14 | 4699277 | Шланг | 1 |
| 15 | A852323 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
