Основные гидролинии (3) — HITACHI TX160

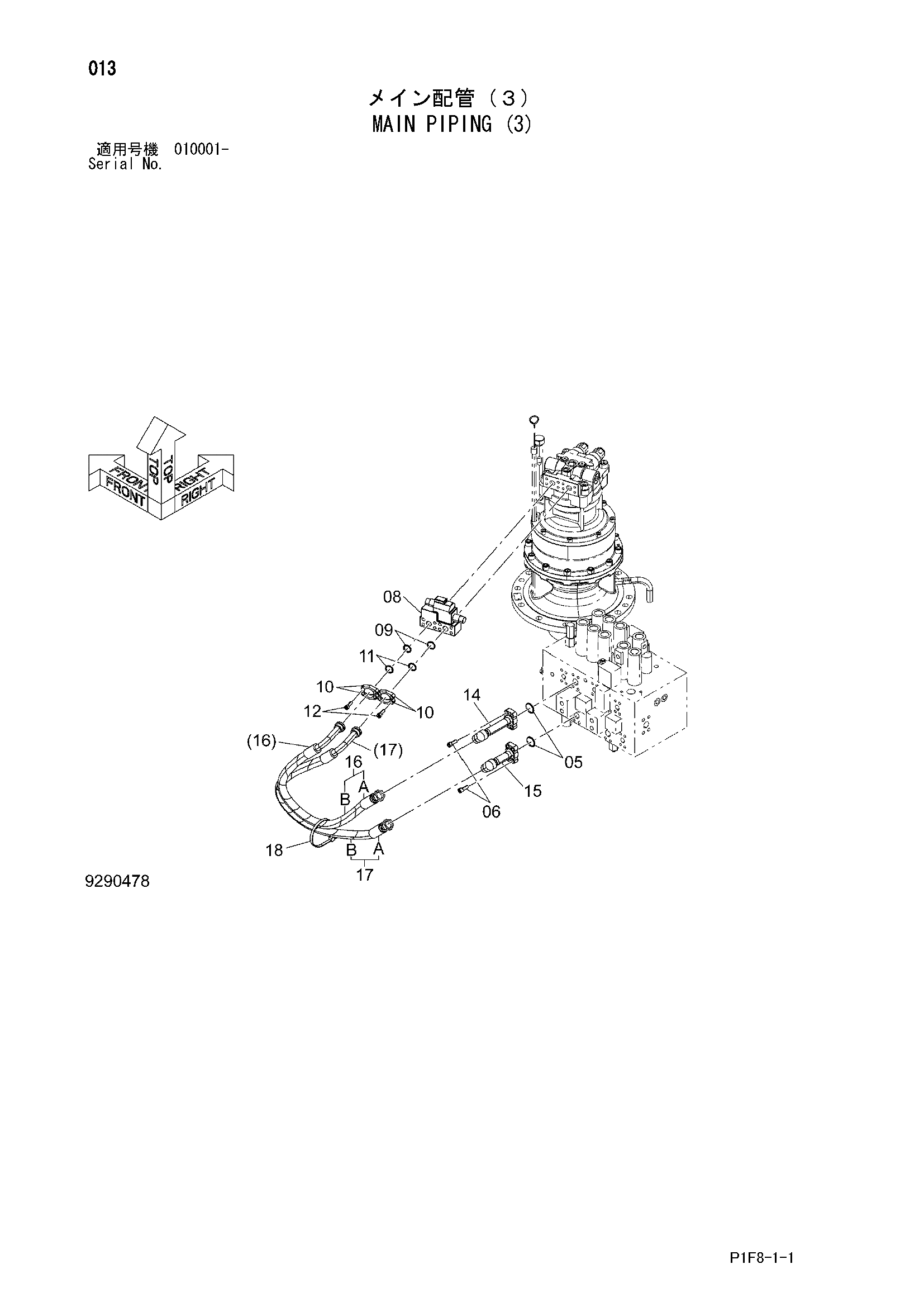

Заводская схема «Основные гидролинии (3)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 966993 | Уплотнительное кольцо | 2 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | 4644566 | Клапан | 1 |
| 09 | A811030 | Уплотнительное кольцо | 2 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | J781080 | Болт с внутренним шестигранником | 8 |
| 14 | 9770450 | Трубка | 1 |
| 15 | 9770451 | Трубка | 1 |
| 16 | 9297323 | Шланг в сборе | 1 |
| 16A | 4693050 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 17 | 9297324 | Шланг в сборе | 1 |
| 17A | 4693051 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 3 |
| 18 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
