Основные гидролинии (1) — HITACHI TX160

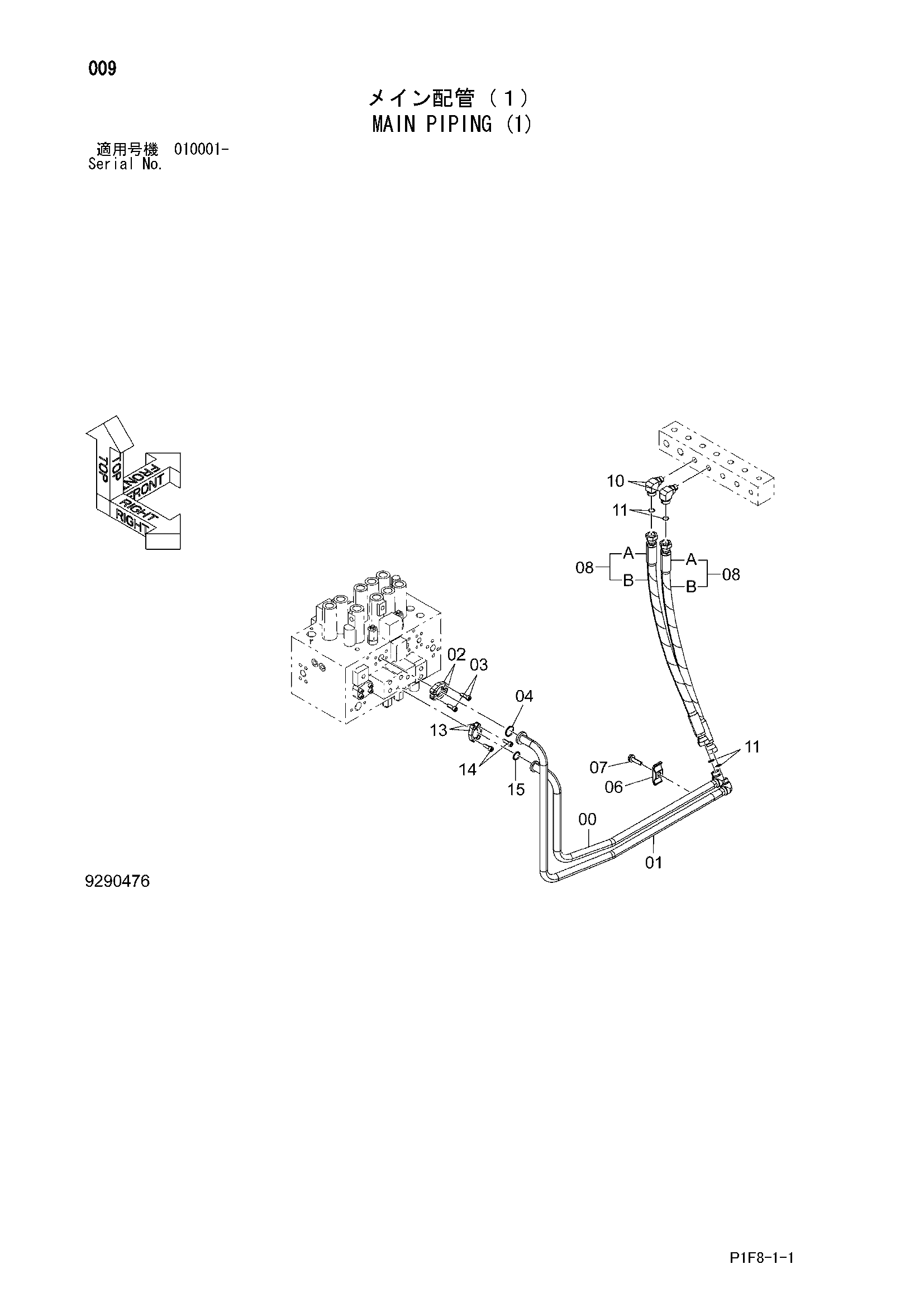

Заводская схема «Основные гидролинии (1)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113499 | Трубка | 1 |
| 01 | 8113500 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 966993 | Уплотнительное кольцо | 1 |
| 06 | 4153488 | Хомут трубки | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9290472 | В сборе шланг | 2 |
| 08A | 4684167 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 10 | A853346 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 986910 | Разъёмный фланец | 2 |
| 14 | J781030 | Болт с внутренним шестигранником | 4 |
| 15 | 971489 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
