Пилотные гидролинии (кран)(1) — HITACHI TX160

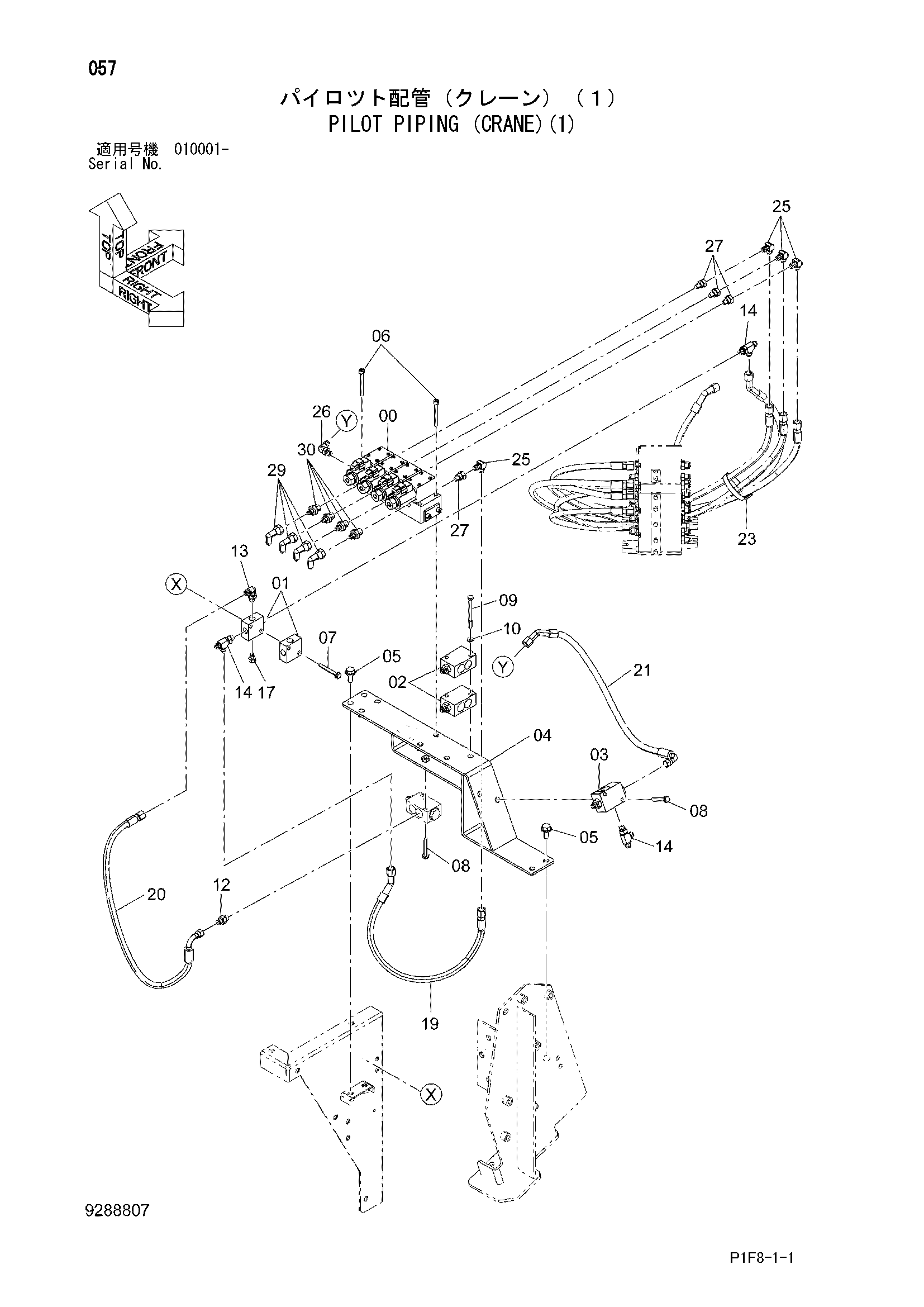

Заводская схема «Пилотные гидролинии (кран)(1)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316706 | Электромагнитный клапан | 1 |
| 00A | 4316765 | Электромагнитный клапан | 1 |
| 00B | 4316766 | Электромагнитный клапан | 1 |
| 00C | 4316767 | Электромагнитный клапан | 1 |
| 00D | 4316768 | Электромагнитный клапан | 1 |
| 01 | 4411001 | Челночный клапан | 2 |
| 02 | 4337928 | Клапан | 2 |
| 03 | 4203446 | Клапан | 1 |
| 04 | 8112818 | Пластина | 1 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | M340871 | Болт с внутренним шестигранником | 4 |
| 07 | J260865 | Болт с шайбой | 2 |
| 07A | J900865 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J260855 | Болт с шайбой | 4 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J900890 | Болт | 2 |
| 10 | A590108 | Плоская шайба | 2 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852423 | Тройник | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4682306 | Шланг | 1 |
| 20 | 4682329 | Шланг | 1 |
| 21 | 4679079 | Шланг | 1 |
| 23 | 4121859 | Ленточный зажим | 2 |
| 25 | 4215652 | Угловой штуцер | 4 |
| 26 | 4154657 | Угловой штуцер | 1 |
| 27 | 4056970 | Адаптер | 4 |
| 29 | 4239976 | Унион S | 4 |
| 30 | 4215648 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
