Гидромотор (подъёмный механизм лебёдка) — HITACHI TX160

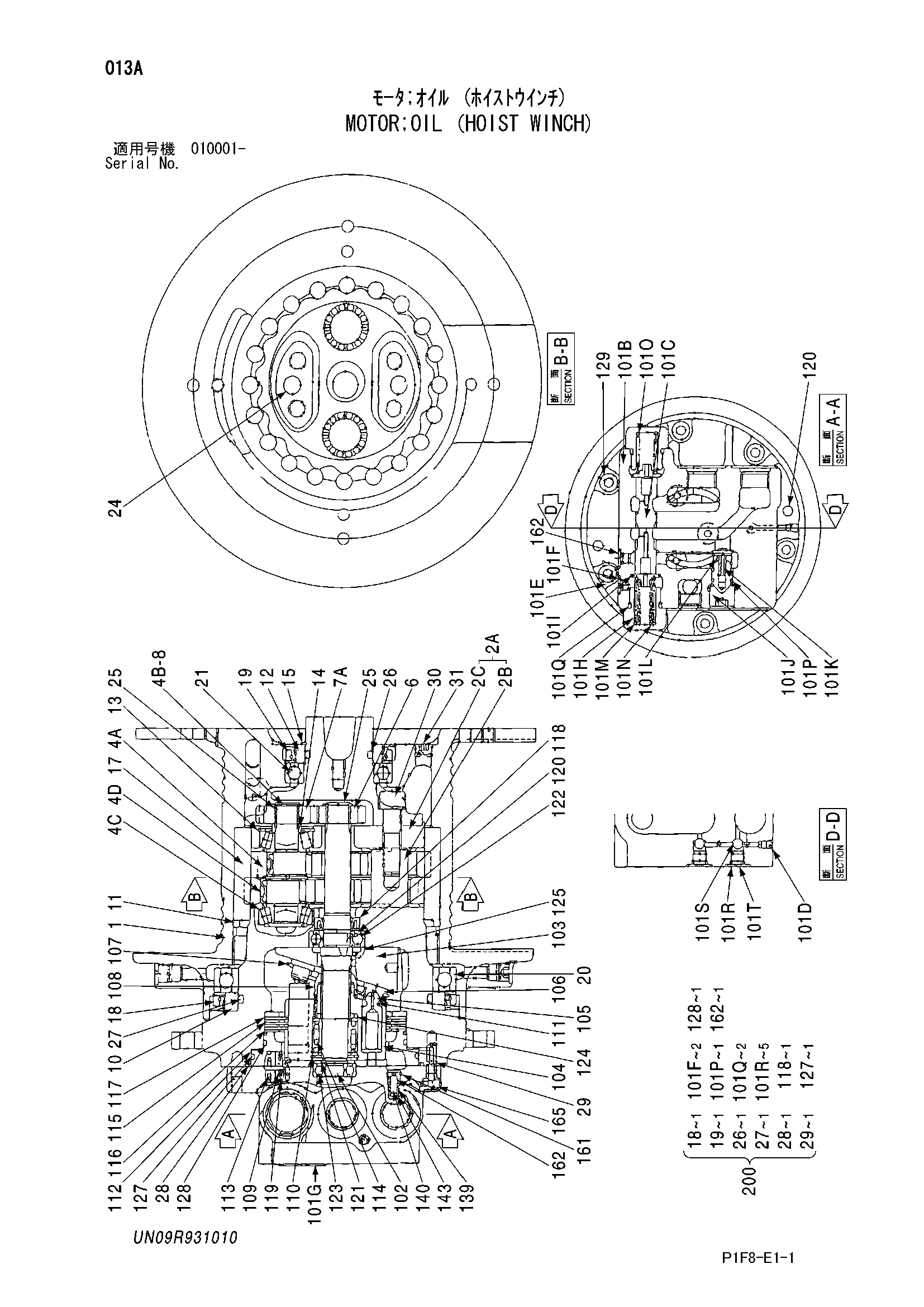

Заводская схема «Гидромотор (подъёмный механизм лебёдка)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| UN09R931010 | Гидромотор | 1 | |
| 1 | UNTC3101010 | Барабан | 1 |
| 2A | UNTC3101020 | Шпиндель | 1 |
| 4 | UNSN3101020 | Шестерня | 1 |
| 5 | UNTC3101030 | Вал | 1 |
| 6 | UNTC3101040 | Шестерня | 1 |
| 7 | UNTC3101050 | Шестерня | 1 |
| 10 | UNSN3101070 | Втулка | 1 |
| 11 | UNSN3101080 | Кольцо | 1 |
| 12 | UNSN3101090 | Втулка | 1 |
| 13 | UNSN3101110 | Стопорное кольцо | 2 |
| 14 | UNSN3101120 | Деталь дистант | 2 |
| 15 | UNSN3101130 | Стопорное кольцо | 1 |
| 17 | UNSN3101140 | Палец | 20 |
| 18 | UN740340006 | Масляное уплотнение | 1 |
| 19 | UN740340010 | Масляное уплотнение | 1 |
| 20 | UN726068360 | Шариковый подшипник | 1 |
| 21 | UN726060130 | Шариковый подшипник | 1 |
| 24 | UNSN3101150 | Палец | 3 |
| 25 | UNSN3101160 | Стопорное кольцо | 3 |
| 26 | UN731171053 | Уплотнительное кольцо | 1 |
| 27 | UN731172170 | Уплотнительное кольцо | 1 |
| 28 | UN731172037 | Уплотнительное кольцо | 1 |
| 29 | UN731191007 | Уплотнительное кольцо | 1 |
| 30 | UNTC3101060 | Болт с внутренним шестигранником | 4 |
| 31 | UNSN3101180 | Болт с внутренним шестигранником | 5 |
| 101A | UNTC3101070 | Комплект фланг | 1 |
| 101D | UNSN3101210 | Пробка | 4 |
| 101E | UNSN3101230 | Пробка | 2 |
| 101F | UN731191008 | Уплотнительное кольцо | 2 |
| 101G | UNSN3101240 | Информационная табличка | 1 |
| 101H | UNSN3101250 | Пробка | 2 |
| 101I | UNSN3101260 | Фиксатор | 2 |
| 101J | UNSN3101270 | Пробка | 1 |
| 101K | UNSN3101280 | Клапан | 1 |
| 101L | UNSN3101290 | Пружина | 1 |
| 101M | UNSN3101310 | Пружина | 1 |
| 101N | UNSN3101320 | Пружина | 1 |
| 101O | UNSN3101330 | Пружина | 1 |
| 101P | UN731191016 | Уплотнительное кольцо | 1 |
| 101Q | UN731191026 | Уплотнительное кольцо | 2 |
| 101R | UN731191011 | Уплотнительное кольцо | 5 |
| 101S | UNSN3101350 | Стальной шарик | 2 |
| 101T | UNSN3101220 | Пробка | 5 |
| 102 | UNSN3101390 | Вал | 1 |
| 103 | UNSN3101410 | Пластина | 1 |
| 104-107 | UNSN3101370 | Комплект гидроцилиндр., поршень | 1 |
| 107 | UNSN3101420 | Пластина | 1 |
| 108 | UNSN3101430 | Шарик | 1 |
| 109 | UNSN3101440 | Пластина | 1 |
| 110 | UNSN3101450 | Шайба | 2 |
| 111 | UNSN3101460 | Шайба | 1 |
| 112 | UNTC3101080 | Поршень | 1 |
| 113 | UNSN3101480 | Пружина | 8 |
| 114 | UNSN3101490 | Пружина | 1 |
| 115 | UNSN3101510 | Пластина | 3 |
| 116 | UNSN3101520 | Пластина | 3 |
| 117 | UNSN3101530 | Пластина | 1 |
| 118 | UN740340008 | Уплотнение: масляный | 1 |
| 119 | UNSN3101540 | Палец | 1 |
| 120 | UNSN3101550 | Палец | 4 |
| 121 | UNSN3101560 | Стопорное кольцо | 1 |
| 122 | UNSN3101570 | Шариковый подшипник | 1 |
| 123 | UNSN3101580 | Шариковый подшипник | 1 |
| 124 | UNSN3101590 | Игольчатый подшипник | 3 |
| 125 | UNSN3101610 | Анкхор | 2 |
| 127 | UNSN3101620 | Уплотнительное кольцо | 1 |
| 128 | UNSN3101630 | Уплотнительное кольцо | 1 |
| 129 | UNSN3101640 | Болт с внутренним шестигранником | 6 |
| 139 | UNTC3101090 | Сиденье | 1 |
| 140 | UNTC3101110 | Клапан | 1 |
| 143 | UNTC3101120 | Пружина | 1 |
| 161 | UNTC3101130 | Кольцо | 1 |
| 162 | UN731191009 | Уплотнительное кольцо | 1 |
| 200 | UN740340011 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
