Пилотные гидролинии (A) — HITACHI TX160

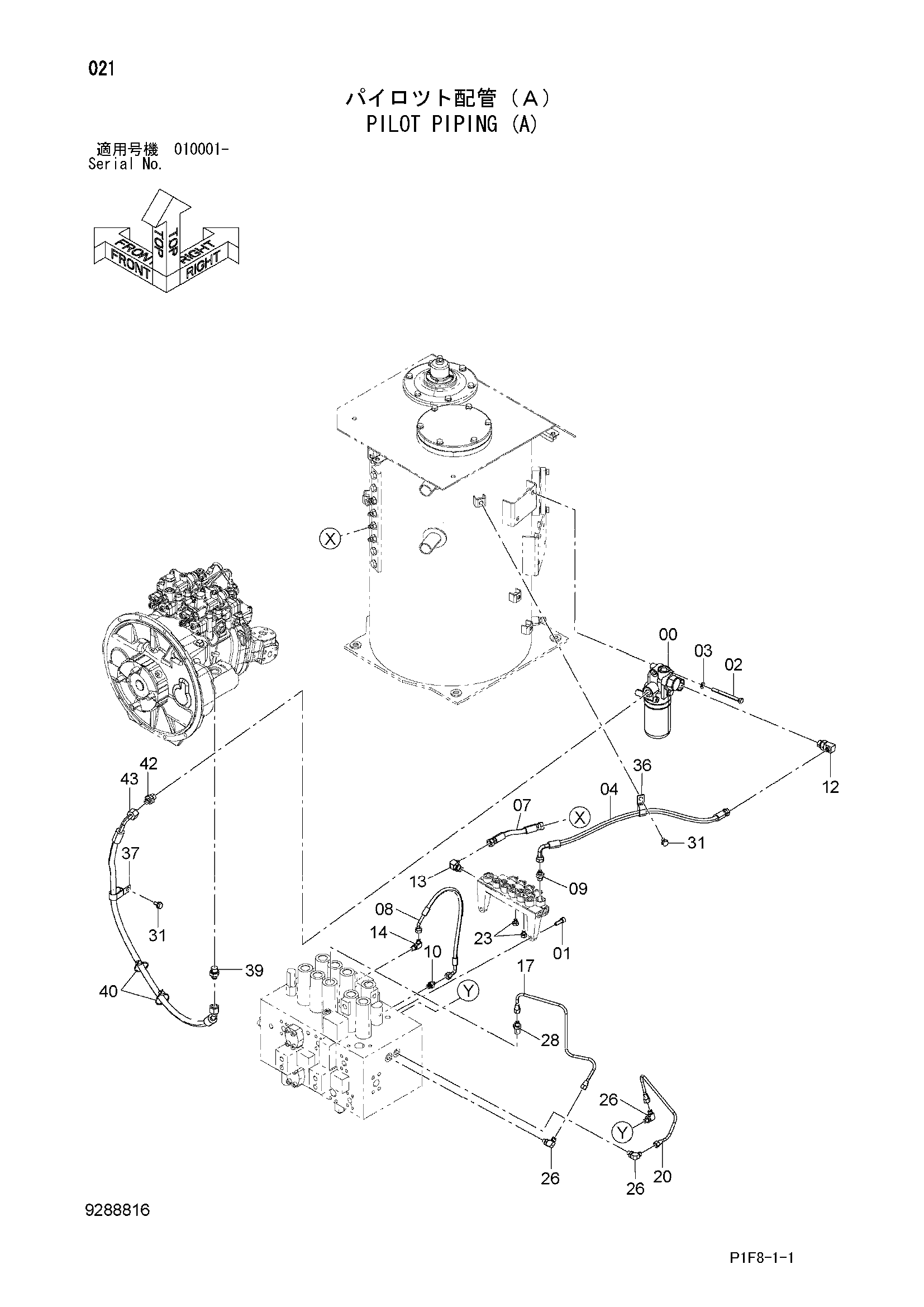

Заводская схема «Пилотные гидролинии (A)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | J901002 | Болт | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 4468928 | Шланг | 1 |
| 07 | 4449264 | Шланг | 1 |
| 08 | 4643029 | Шланг | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4654130 | Трубка | 1 |
| 20 | 4654131 | Трубка | 1 |
| 23 | A885002 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4339541 | Штуцер трубки | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 36 | 4190282 | Зажим | 1 |
| 37 | 4190266 | Зажим | 1 |
| 39 | A852144 | Адаптер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4055312 | Ленточный зажим | 2 |
| 42 | A852144 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4689820 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
