Телескопик гидроцилиндр — HITACHI TX160

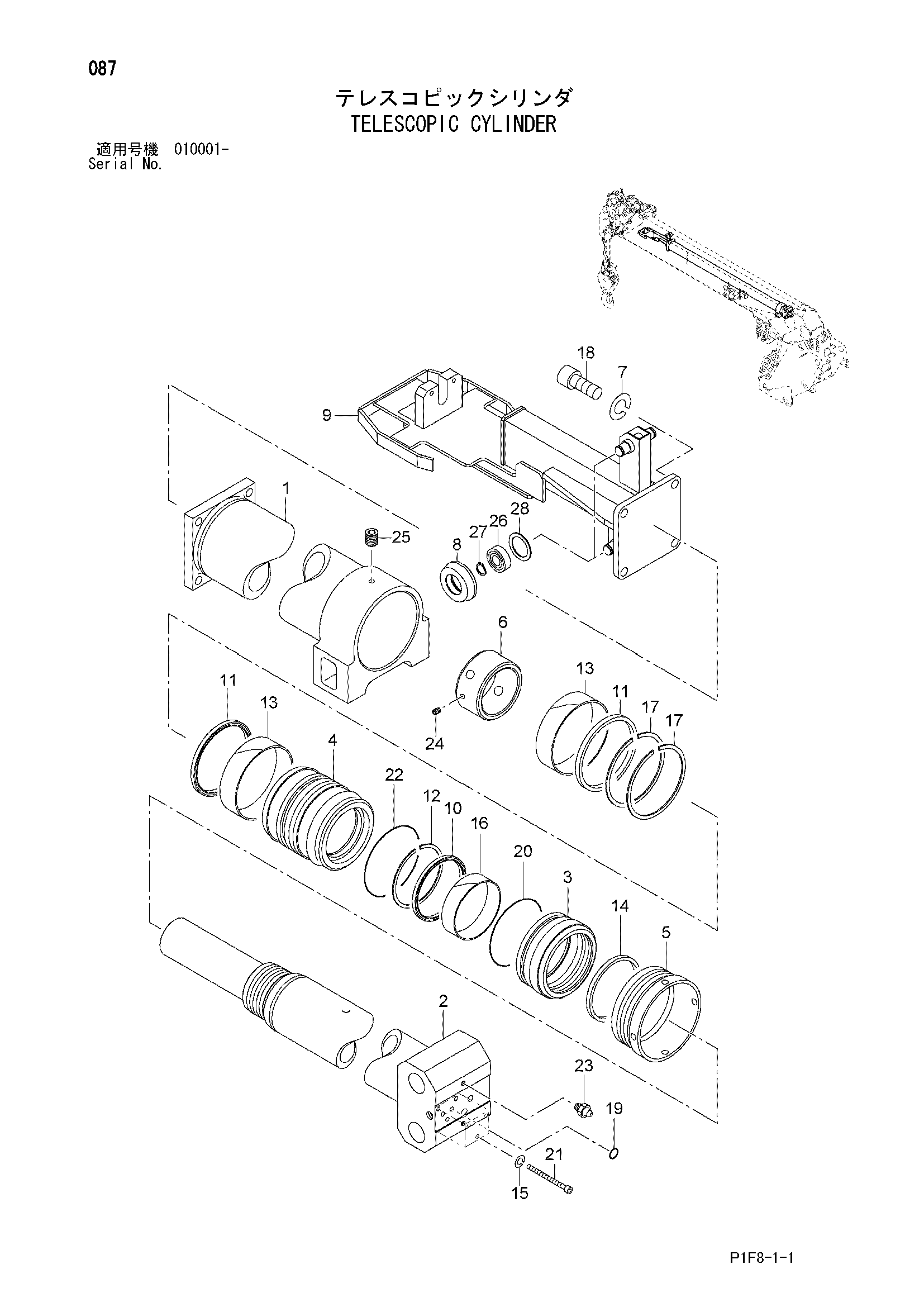

Заводская схема «Телескопик гидроцилиндр» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN099415011 | Трубка-в сборе | 1 |
| 2 | UN099415021 | Шток-в сборе | 1 |
| 3 | UN098315030 | Гроунд | 1 |
| 4 | UN098315040 | Поршень | 1 |
| 5 | UN098315050 | Гайка | 1 |
| 6 | UN098315060 | Гайка | 1 |
| 7 | UN722211160 | Пружинная шайба | 4 |
| 8 | UN098315070 | Ролик | 4 |
| 9 | UN099515011 | Кронштейн | 1 |
| 10 | UN823115130 | Манжета | 1 |
| 11 | UN823136150 | Манжета | 2 |
| 12 | UN770190052 | Веар кольцо | 1 |
| 13 | UN770190053 | Веар кольцо | 2 |
| 14 | UN829115125 | Пылезащитное уплотнение | 1 |
| 15 | UN722211080 | Пружинная шайба | 3 |
| 16 | UN828115130 | Опорное кольцо | 1 |
| 17 | UN828136150 | Опорное кольцо | 2 |
| 18 | UN716116040 | Болт с внутренним шестигранником | 4 |
| 19 | UN731191016 | Уплотнительное кольцо | 2 |
| 20 | UN731191140 | Уплотнительное кольцо | 1 |
| 21 | UN716108100 | Болт с внутренним шестигранником | 3 |
| 22 | UN731192115 | Уплотнительное кольцо | 1 |
| 23 | UN724332000 | Пресс-маслёнка | 2 |
| 24 | UN704908012 | Винт | 1 |
| 25 | UN704910012 | Винт | 1 |
| 26 | UN726062042 | Подшипник | 4 |
| 27 | UN724110200 | Ретаининг кольцо | 4 |
| 28 | UN724120470 | Ретаининг кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
