Основные гидролинии (2) — HITACHI TX160

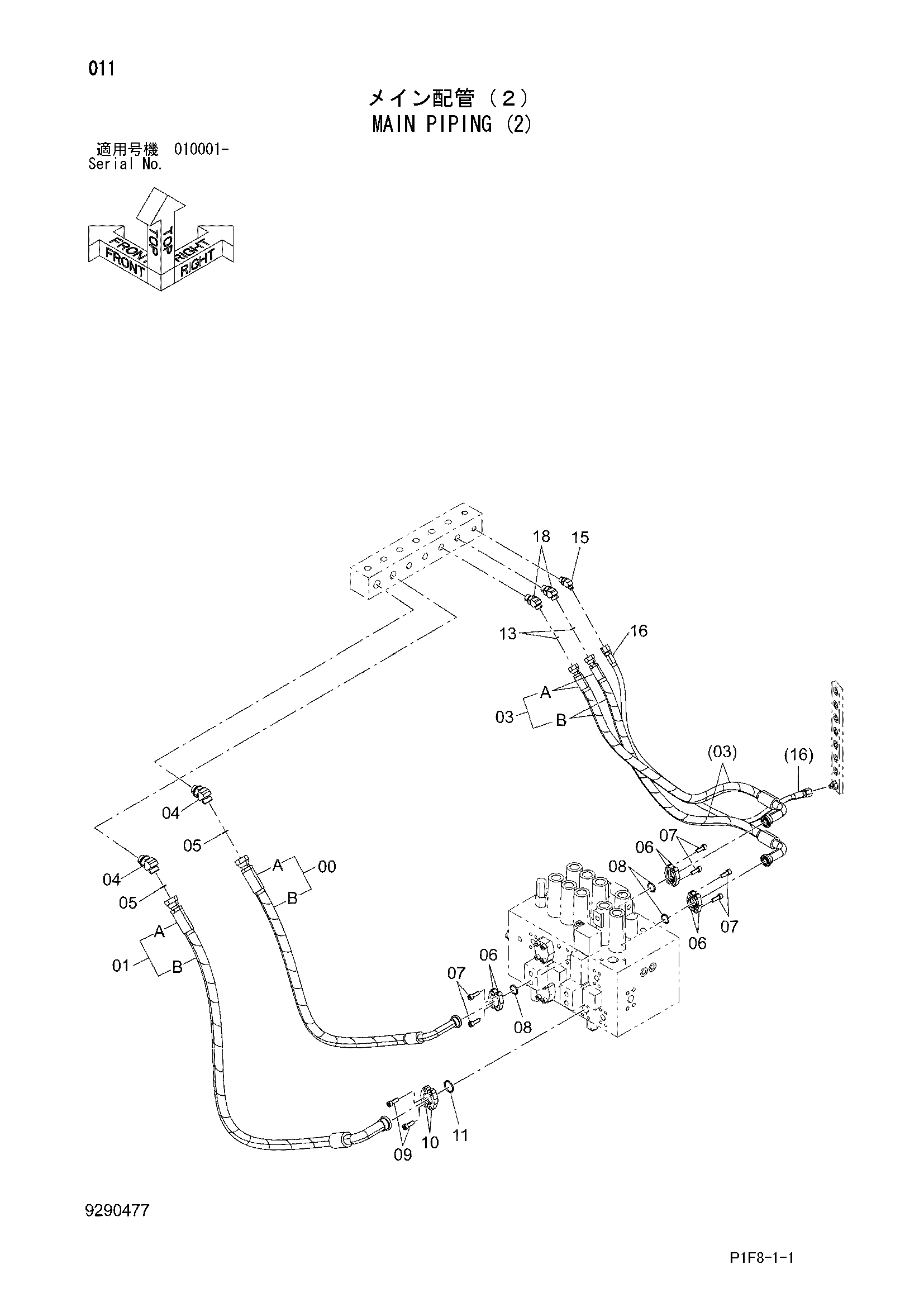

Заводская схема «Основные гидролинии (2)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290473 | Шланг в сборе | 1 |
| 00A | 4684168 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 9291804 | Шланг в сборе | 1 |
| 01A | 4685441 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 4 |
| 03 | 9301290 | Шланг в сборе | 2 |
| 03A | 4698423 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 2 |
| 04 | A853266 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 986910 | Разъёмный фланец | 6 |
| 07 | J781030 | Болт с внутренним шестигранником | 12 |
| 08 | 971489 | Уплотнительное кольцо | 3 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 962453 | Разъёмный фланец | 2 |
| 11 | 966993 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4218435 | Шланг | 1 |
| 18 | A853244 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
