Дренажные трубопроводы (1) — HITACHI TX160

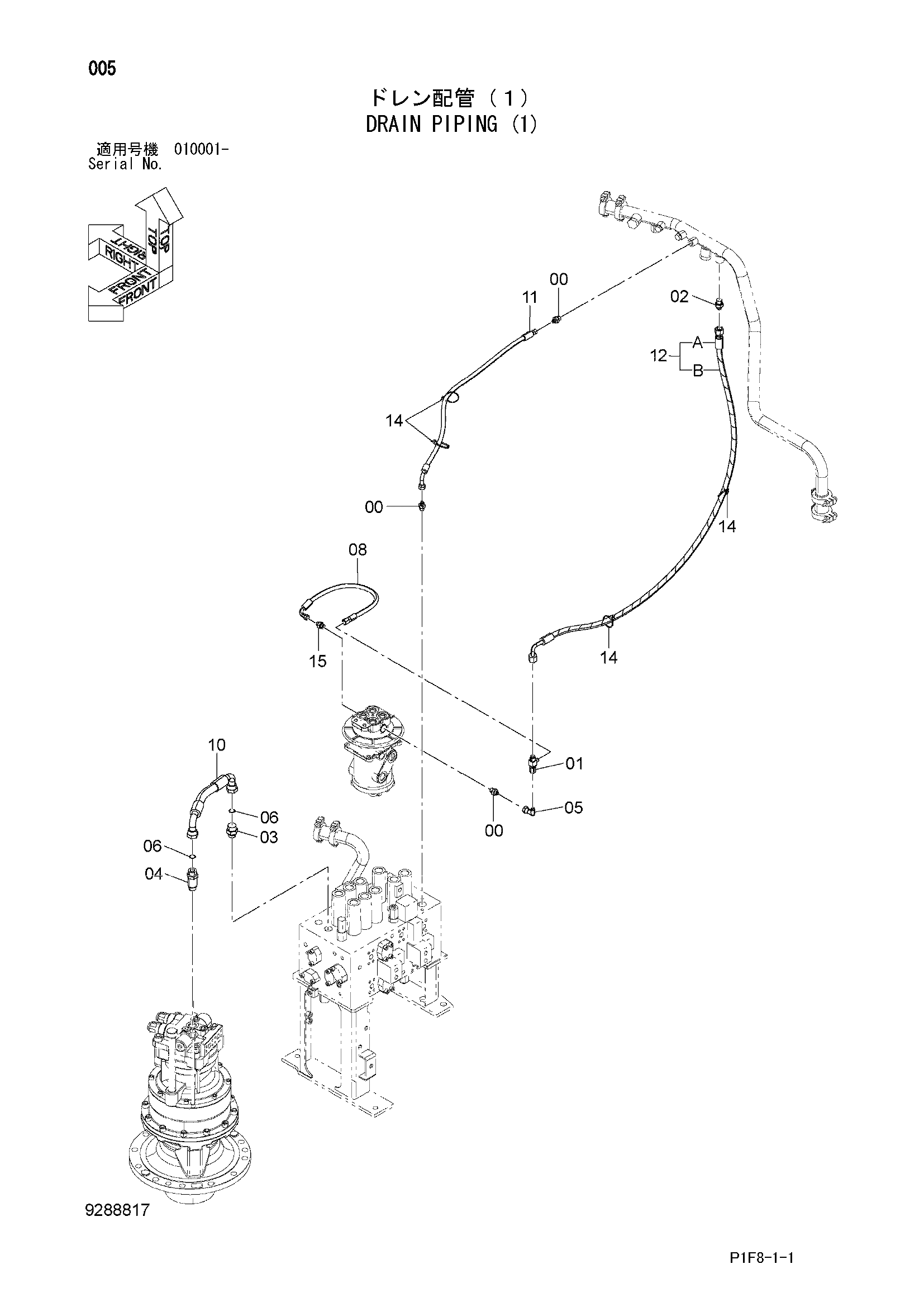

Заводская схема «Дренажные трубопроводы (1)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4676428 | Соединительный штуцер | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A853166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4189539 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4239976 | Унион S | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4682316 | Шланг | 1 |
| 10 | 4670335 | Шланг | 1 |
| 11 | 4453023 | Шланг | 1 |
| 12 | 9259949 | Шланг в сборе | 1 |
| 12A | 4313438 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 14 | 4055312 | Ленточный зажим | 4 |
| 15 | A852123 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
