Пилотные гидролинии (I) — HITACHI TX160

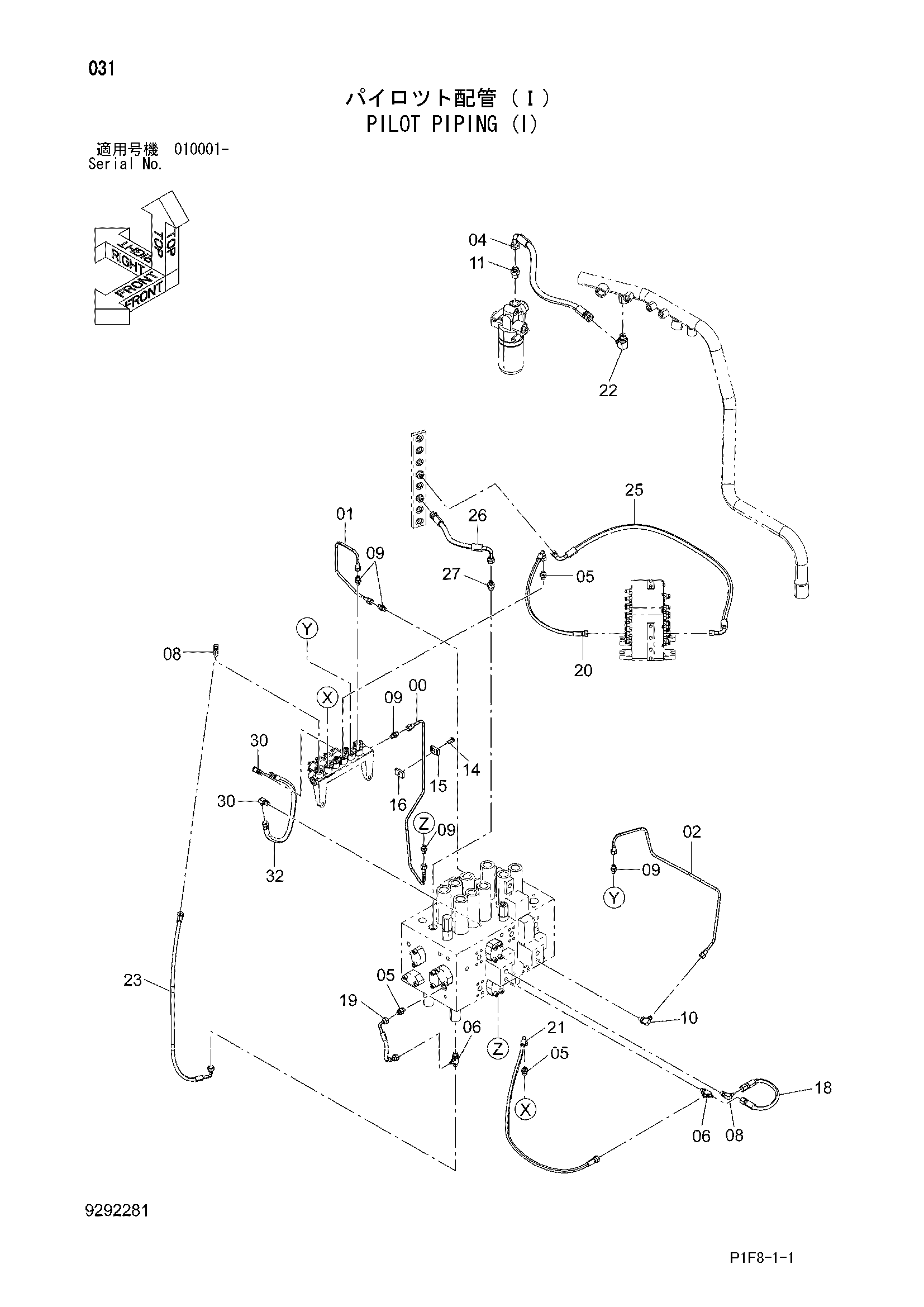

Заводская схема «Пилотные гидролинии (I)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3103187 | Трубка | 1 |
| 01 | 4641926 | Трубка | 1 |
| 02 | 3107973 | Трубка | 1 |
| 04 | 4442765 | Шланг | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852422 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4255304 | Штуцер трубки | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4293950 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | J260825 | Болт с шайбой | 1 |
| 14A | J900825 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9735305 | Хомут | 1 |
| 16 | 9735306 | Хомут | 1 |
| 18 | 4480078 | Шланг | 1 |
| 19 | 4427357 | Шланг | 1 |
| 20 | 4630949 | Шланг | 1 |
| 21 | 4630947 | Шланг | 1 |
| 22 | A852344 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4630946 | Шланг | 1 |
| 25 | 4642125 | Пластиковый шланг | 1 |
| 26 | 4457107 | Шланг | 1 |
| 27 | A852133 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4699269 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
