Пилотные гидролинии (C) — HITACHI TX160

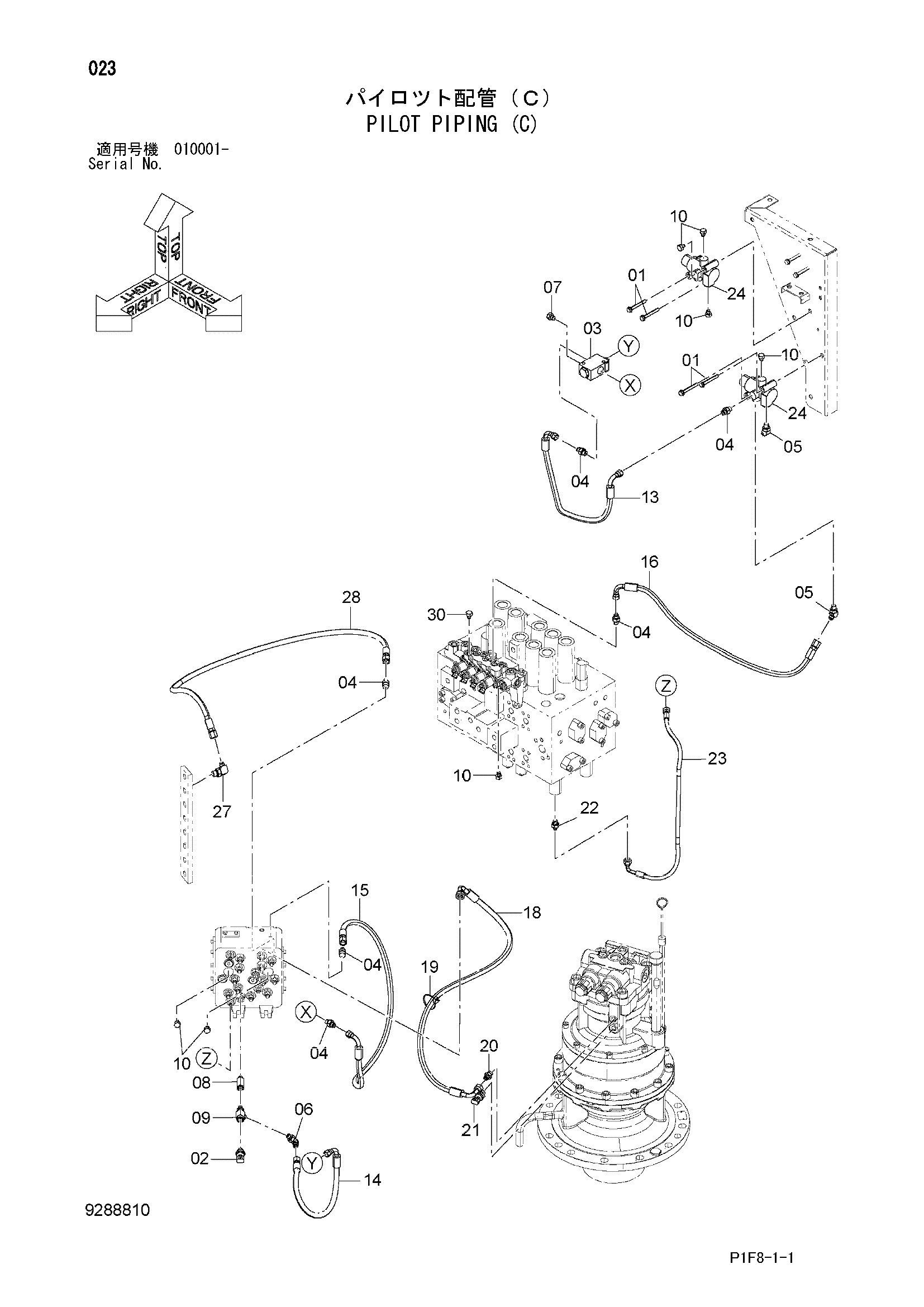

Заводская схема «Пилотные гидролинии (C)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260865 | Болт с шайбой | 4 |
| 01A | J900865 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4436535 | Датчик давления | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4203446 | Клапан | 1 |
| 04 | A852123 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4202565 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4454002 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A885002 | Пробка | 9 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4682334 | Шланг | 1 |
| 14 | 4682335 | Шланг | 1 |
| 15 | 4682336 | Шланг | 1 |
| 16 | 4682337 | Шланг | 1 |
| 18 | 4632493 | Шланг | 1 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 20 | A852123 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436535 | Датчик давления | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4630952 | Шланг | 1 |
| 24 | 9218376 | Электромагнитный клапан | 2 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4692630 | Шланг | 1 |
| 30 | A885002 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
