Пилотные гидролинии (H) — HITACHI TX160

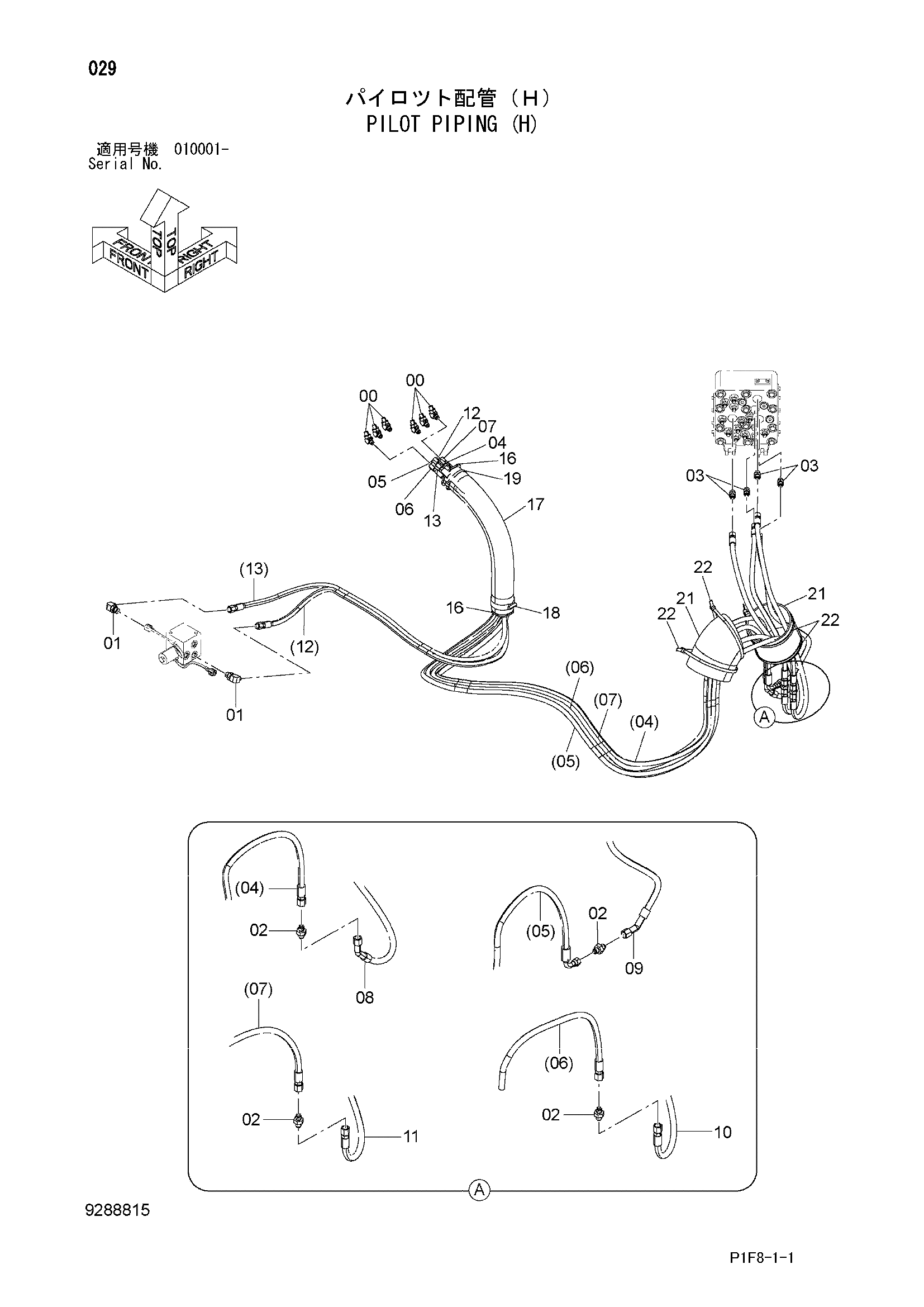

Заводская схема «Пилотные гидролинии (H)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4231653 | Адаптер | 4 |
| 03 | A852123 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4682324 | Шланг | 1 |
| 05 | 4682343 | Шланг | 1 |
| 06 | 4682325 | Шланг | 1 |
| 07 | 4682326 | Шланг | 1 |
| 08 | 4682312 | Шланг | 1 |
| 09 | 4682313 | Шланг | 1 |
| 10 | 4682327 | Шланг | 1 |
| 11 | 4682328 | Шланг | 1 |
| 12 | 4639636 | Пластиковый шланг | 1 |
| 13 | 4639635 | Пластиковый шланг | 1 |
| 16 | 3079728 | Втулка | 2 |
| 17 | 4629782 | Шланг | 1 |
| 18 | 4351774 | Хомут провод | 1 |
| 19 | 4323613 | Ленточный зажим | 1 |
| 21 | 4453084 | Резиновая втулка | 2 |
| 22 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
