Электромагнитный клапан — HITACHI TX160

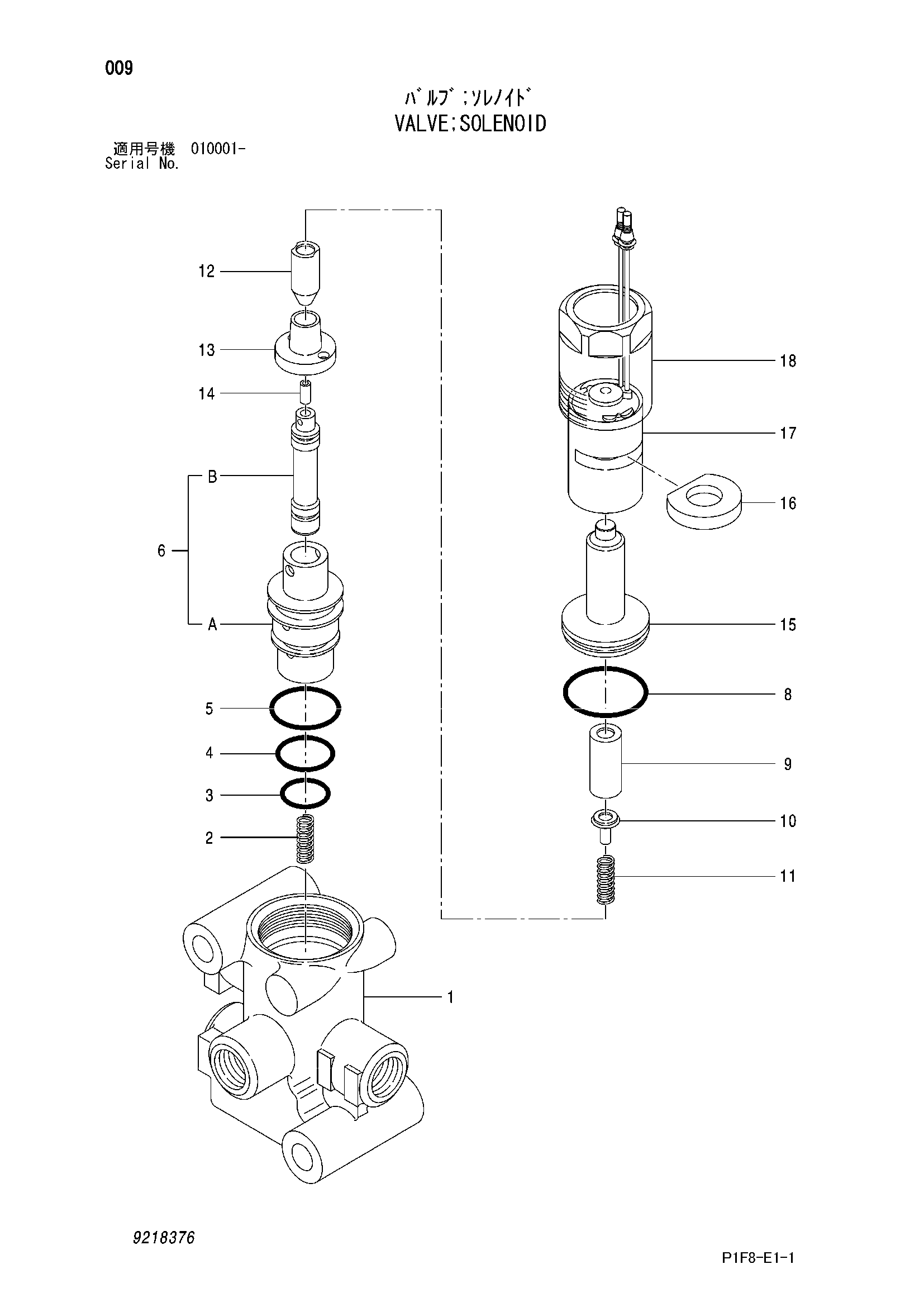

Заводская схема «Электромагнитный клапан» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218376 | Электромагнитный клапан | 1 | |
| 1 | 0328701 | Корпус | 1 |
| 2 | 0308711 | Пружина | 1 |
| 3 | 4509180 | Уплотнительное кольцо | 1 |
| 4 | 985099 | Уплотнительное кольцо | 1 |
| 5 | 4028265 | Уплотнительное кольцо | 1 |
| 6 | 0308712 | Золотник в сборе | 1 |
| 8 | 0308713 | Уплотнительное кольцо | 1 |
| 9 | 0308714 | Трубка | 1 |
| 10 | 0308715 | Сиденье | 1 |
| 11 | 0308716 | Пружина | 1 |
| 12 | 0308717 | Плунжер | 1 |
| 13 | 0308718 | Ограничитель | 1 |
| 14 | 0308719 | Шток | 1 |
| 15 | 0308720 | Корпус | 1 |
| 16 | 0308721 | Проставка | 1 |
| 17 | 0308722 | Коил | 1 |
| 18 | 0308724 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
