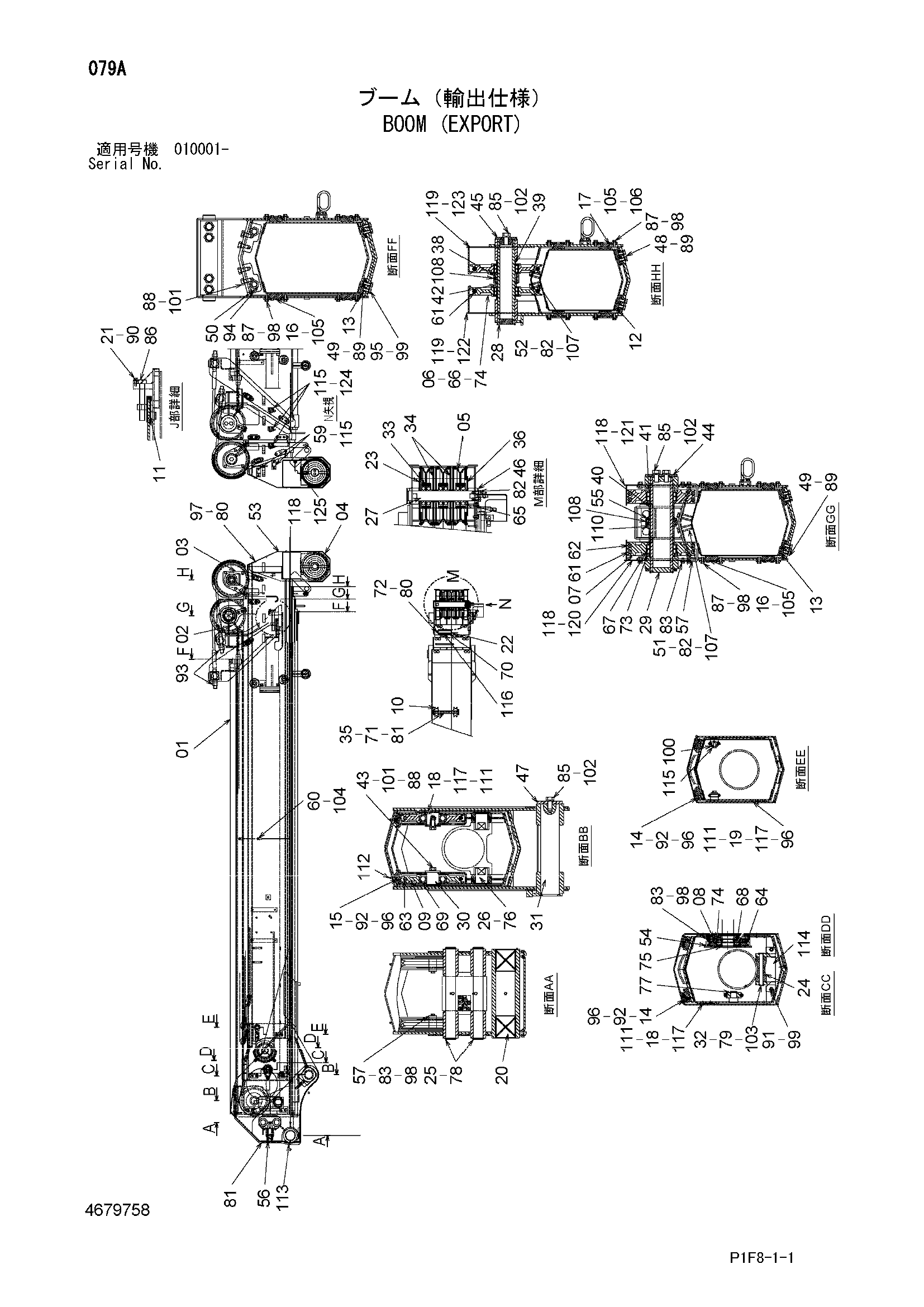

Стрела (экспортный) — HITACHI TX160

Заводская схема «Стрела (экспортный)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4679758	Стрела HYD.	1
01	UN09QS21010	Стрела	1
02	UN09QS21020	Стрела	1
03	UN09QS21030	Стрела	1
04	UN09QS21040	Стрела	1
05	UN08US21080	Канатный блок	3
06	UN098321060	Канатный блок	2
07	UN098321070	Канатный блок	2
08	UN098321080	Канатный блок	2
09	UN098321090	Канатный блок	2
10	UN08B321070	Канатный блок	1
11	UN098321120	Канатный блок	1
12	UN022721160	Пластина скольжение	2
13	UN022721170	Пластина скольжение	4
14	UN022721180	Пластина скольжение	4
15	UN098321130	Пластина скольжение	2
16	UN022721210	Пластина скольжение	8
17	UN098321150	Пластина скольжение	4
18	UN098321140	Пластина скольжение	8
19	UN022721740	Пластина скольжение	4
20	UN098311050	Втулка	2
21	UN098321740	Пластина	1
22	UN088221160	Палец	1
23	UN09R921050	Пластина	1
24	UN098321170	Ролик	1
25	UN098321180	Палец	2
26	UN098321190	Палец	2
27	UN09R921091	Палец	1
28	UN098321220	Палец	1
29	UN098321230	Палец	1
30	UN098321240	Палец	2
31	UN09R921080	Палец	1
32	UN098321260	Палец	1
33	UN724120800	Стопорное кольцо	3
34	UN09R921060	Пластина	2
35	UN08UU21260	Палец	1
36	UN09R921070	Пластина	1
38	UN098321620	Втулка	1
39	UN098321330	Втулка	2
40	UN098321630	Втулка	2
41	UN098321350	Втулка	2
42	UN098321640	Втулка	1
43	UN098321360	Пластина концевой	2
44	UN098321370	Пластина концевой	1
45	UN098321380	Пластина концевой	1
46	UN012521230	Пластина концевой	1
47	UN098321410	Пластина концевой	1
48	UN022721411	Ограничитель	2
49	UN022721421	Ограничитель	4
50	UN098321420	Направляющая	2
51	UN08US21070	Направляющая	2
52	UN08MJ21060	Направляющая	2
53	UN099521050	Крышка	1
54	UN098321440	Крышка	2
55	UN098321650	Втулка	1
56	UN098321590	Крышка	1
57	UN098321460	Направляющая	4
59	UN09R922050	Кронштейн	2
60	UN090B21320	Поинтер неедле	2
61	UN099421050	Канат провод	2
62	UN099421060	Канат провод	1
63	UN099421070	Канат провод	2
64	UN099521060	Канат провод	1
65	UN726062082	Подшипник	6
66	UN760210122	Подшипник	2
67	UN760210123	Подшипник	2
68	UN726063092	Подшипник	2
69	UN726063102	Подшипник	2
70	UN726060022	Подшипник	2
71	UN723108030	Шплинт	1
72	UN723106025	Шплинт	1
73	UN724121250	Стопорное кольцо	2
74	UN724121000	Стопорное кольцо	4
75	UN724110450	Стопорное кольцо	2
76	UN724120500	Стопорное кольцо	2
77	UN724110250	Стопорное кольцо	2
78	UN724110400	Стопорное кольцо	4
79	UN724110150	Стопорное кольцо	1
80	UN714205012	Болт SW	5
81	UN714206015	Болт SW	5
82	UN714110020	Болт SW	6
83	UN711108016	Болт	12
85	UN711118035	Болт	4
86	UN711422150	Болт	1
87	UN711708020	Болт	24
88	UN711714030	Болт	6
89	UN760129040	Болт SW	12
90	UN716108025	Болт с внутренним шестигранником	2
91	UN716110030	Болт с внутренним шестигранником	2
92	UN701508015	Винт	12
93	UN721211270	Гайка	12
94	UN721111220	Гайка	4
95	UN711710030	Болт	4
96	UN722313080	Шайба	20
97	UN722112050	Плоская шайба	4
98	UN722211080	Пружинная шайба	32
99	UN722211100	Пружинная шайба	6
100	UN098321571	Пластина концевой	2
101	UN722211140	Пружинная шайба	6
102	UN722211180	Пружинная шайба	4
103	UN723403018	Пружинный штифт	1
104	UN760129090	Болт	2
105	UN083H21111	Регулировочная шайба 1.0mm	20
106	UN088221181	Регулировочная шайба 0.5mm	4
107	UN080C21140	Регулировочная шайба 1.0mm	6
108	UN704908010	Винт	2
110	UN098321660	Втулка	1
111	UN022721650	Регулировочная шайба 1.0mm	24
112	UN724331000	Пресс-маслёнка	2
113	UN724334000	Пресс-маслёнка	1
114	UN098321540	Кронштейн	1
115	UN714108015	Болт SW	16
116	UN088221130	Ролик	1
117	UN701508012	Винт	24
118	UN714110018	Болт SW	9
119	UN714110025	Болт SW	6
120	UN09QS21050	Крышка	1
121	UN09QS21060	Крышка	1
122	UN09QS21070	Крышка	1
123	UN09QS21080	Крышка	1
124	UN09QS21090	Направляющая	5
125	UN09R922060	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
