Гидролинии рабочего оборудования — HITACHI TX160

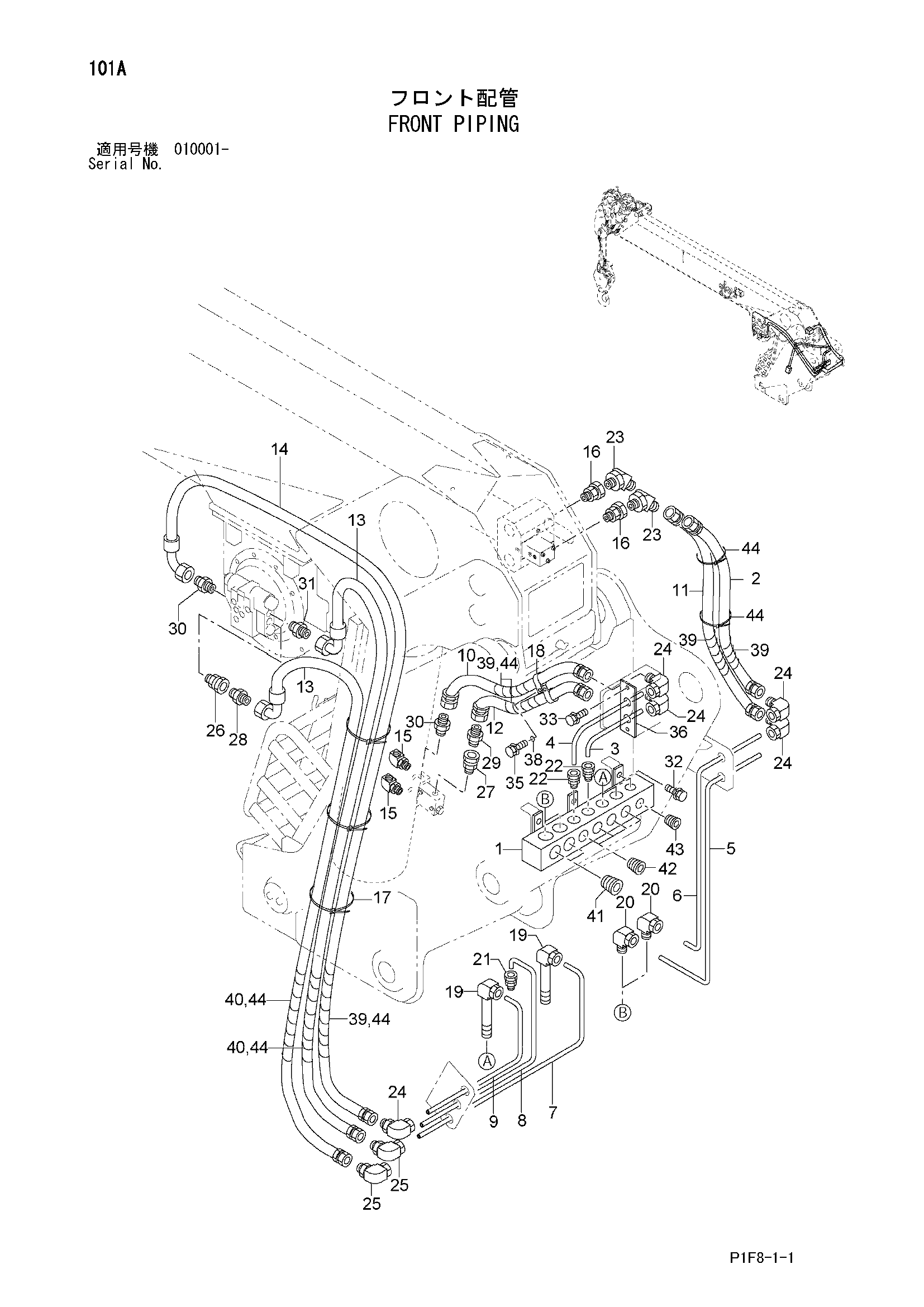

Заводская схема «Гидролинии рабочего оборудования» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	UN09R965010	Блок соединение	1
2	UN792504105	Резиновый шланг	1
3	UN09R965030	Трубка	1
4	UN09R965040	Трубка	1
5	UN09R965140	Трубка	1
6	UN09R965150	Трубка	1
7	UN09R965070	Трубка	1
8	UN09R965080	Трубка	1
9	UN09R965090	Трубка	1
10	UN792504140	Резиновый шланг	1
11	UN792504120	Резиновый шланг	1
12	UN792504132	Резиновый шланг	1
13	UN770115013	Резиновый шланг	2
14	UN770114046	Резиновый шланг	1
15	UN08VE65030	Соединение	2
16	UN08US65010	Соединение	2
17	UN750516004	Лента провод	3
18	UN602211111	Хомут	2
19	UN728S58226	Угловой штуцер удлинённый	2
20	UN728582004	Угловой штуцер	2
21	UN728572006	Разъём	1
22	UN728572004	Разъём	2
23	UN728S88204	Угловой штуцер	2
24	UN728222004	Угловой штуцер	5
25	UN728222006	Угловой штуцер	2
26	UN728S69098	Разъём	1
27	UN728S69101	Разъём	1
28	UN770A02J12	Адаптер	1
29	UN770A02J08	Адаптер	1
30	UN770A04J08	Адаптер шланг	2
31	UN770A04J12	Адаптер шланг	1
32	UN714110030	Болт SW	6
33	UN714110025	Болт SW	2
35	UN714106015	Болт SW	1
36	UN09R965110	Пластина	1
38	UN722112060	Плоская шайба	2
39	UN760990318	Защита-7.6M	8
40	UN760990330	Защита-3.4M	3
41	UN728890600	Пробка	2
42	UN728890400	Пробка	4
43	UN728890300	Пробка	1
44	UN750516005	Лента провод	14

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
