Пилотные гидролинии (кран)(2) — HITACHI TX160

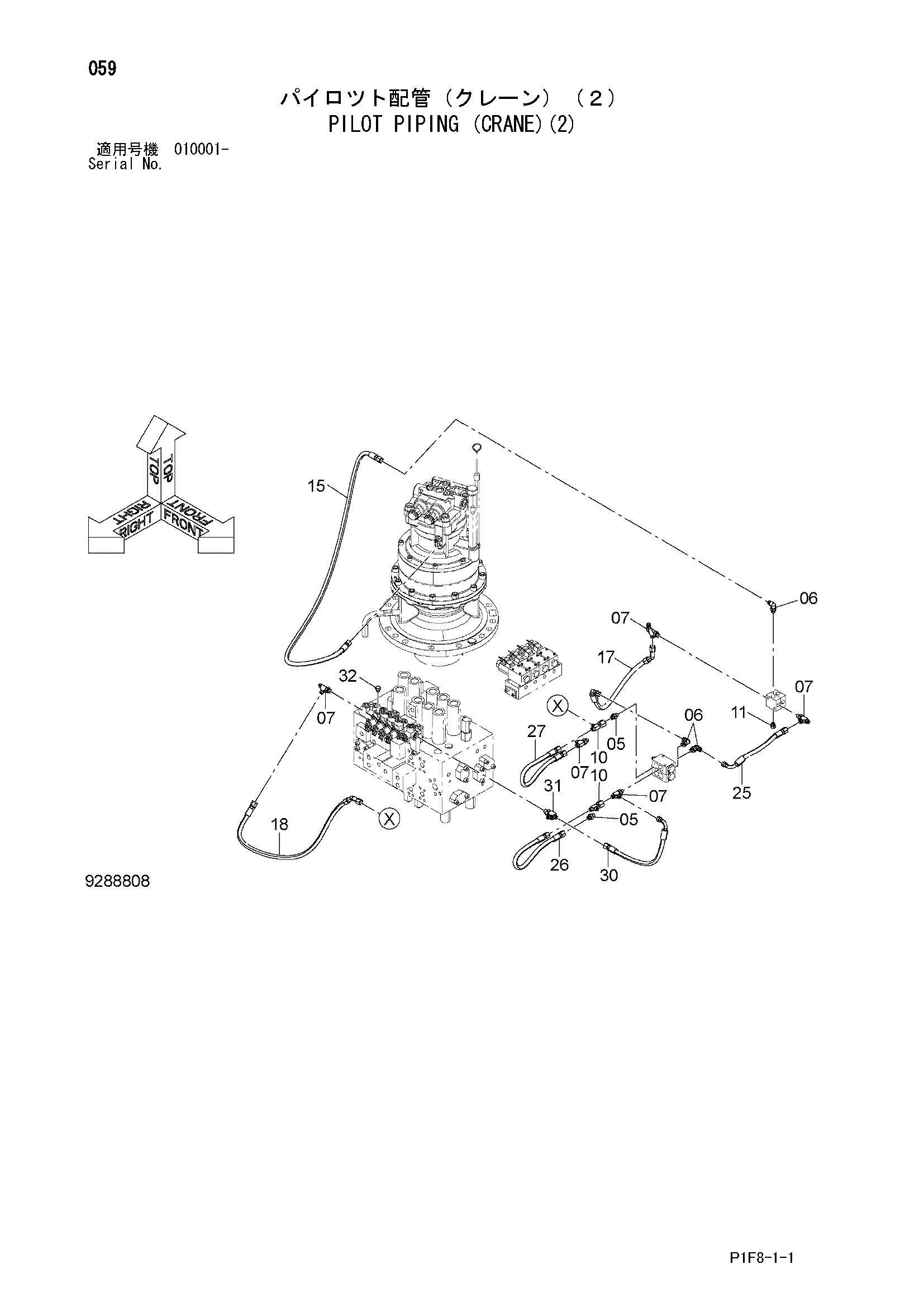

Заводская схема «Пилотные гидролинии (кран)(2)» для HITACHI TX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852423 | Тройник | 5 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 2 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4682314 | Шланг | 1 |
| 17 | 4682295 | Шланг | 1 |
| 18 | 4682308 | Шланг | 1 |
| 25 | 4693233 | Шланг | 1 |
| 26 | 4693232 | Шланг | 1 |
| 27 | 4693231 | Шланг | 1 |
| 30 | 4653752 | Шланг | 1 |
| 31 | A852433 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4222075 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
