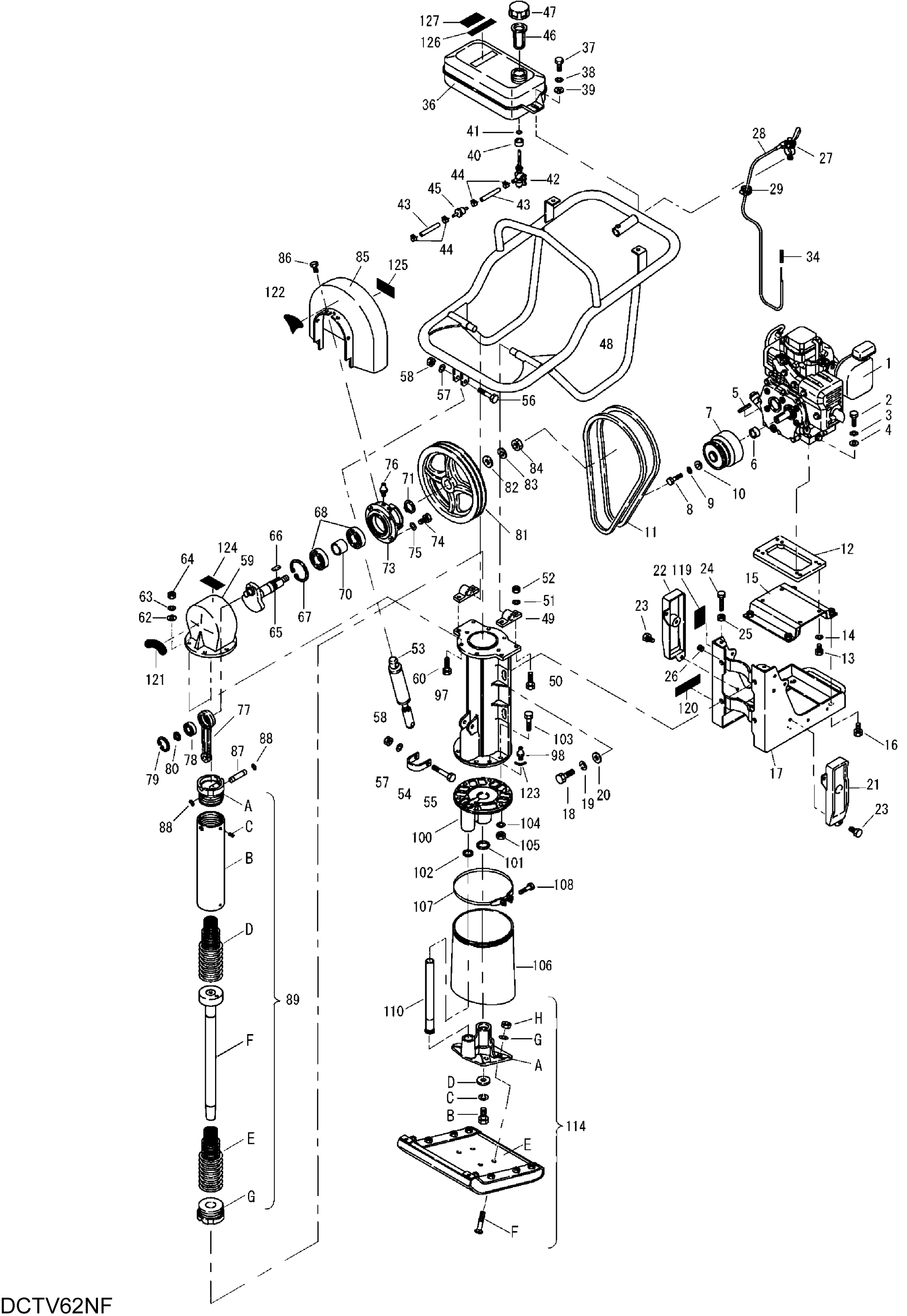

TV62NF — HITACHI TV82NF

Заводская схема «TV62NF» для HITACHI TV82NF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYEH122B46020	Двигатель	1
2	DY0180208358	Болт	4
3	DY0251208001	Пружинная шайба	4
4	DY0256208110	Плоский шайба	4
5	DY0301005450	Шпонка	1
6	DY8281105000	Втулка	1
7	DY8801103001	Кентрифугал муфта	1
8	DY0180208408	Болт	1
9	DY0251208001	Пружинная шайба	1
10	DY0933110121	Шайба	1
11	DY0323204020	V ремень	2
12	DY8281120000	Двигатель базовый	1
13	DY0180208168	Болт	4
14	DY0251208001	Пружинная шайба	4
15	DY8281125000	Резиновый исолатор	1
16	DY0187108253	Комбинированный болт	4
17	DY8631110001	Опора двигателя	1
18	DY0180212404	Болт	4
19	DY0251212001	Пружинная шайба	4
20	DY0933110031	Шайба	4
21	DY8281130000	Боковой крышка	1
22	DY8281131001	Боковой крышка	1
23	DY0187108203	Комбинированный болт	6
24	DY0180208504	Болт	2
25	DY0181108140	Гайка	2
26	DY0201123000	Уплотнительная втулка	1
27	DY0910011020	Тхроттле рычаг	1
28	DY0920112000	Тхроттле провод	1
29	DY0921011020	Провод опора	1
34	DY8401113300	Обратный пружина	1
36	DY8392102004	Топливный бак	1
37	DY0180208254	Болт	2
38	DY0251208001	Пружинная шайба	2
39	DY0933110201	Шайба	2
40	DY8442105000	Уплотнительная втулка	1
41	DY0401401601	Уплотнительное кольцо	1
42	DY0642011000	Топливный страинер	1
43	ROB0851040000	Резиновый трубка	2
44	DY8401130020	Шланг хомут	4
45	DY8002107010	Линия фильтр	1
46	DY8442106000	Топливный фильтр	1
47	ROB0430440132	Бак колпачок	1
48	DY8632301001	Рукоятка	1
49	DY8661540000	Рукоятка металлический	2
50	DY0180208404	Болт	4
51	DY0251208001	Пружинная шайба	4
52	DY0902010810	Нйлокк гайка	4
53	DY8671540001	Думпер	1
54	DY8251590000	Пулл фикстуре	1
55	DY0180210704	Болт	1
56	DY0180210554	Болт	1
57	DY0251210001	Пружинная шайба	2
58	DY0902011010	Нйлокк гайка	2
59	DY8661210000	Кранк корпус	1
60	DY0180208408	Болт	6
62	DY0256208110	Плоский шайба	6
63	DY0251208001	Пружинная шайба	6
64	DY0902010810	Нйлокк гайка	6
65	DY8661216000	Кранк вал	1
66	DY8201235100	Шпонка	1
67	DY0804206200	Стопорное кольцо	1
68	DY0521562061	Подшипник	2
70	DY8201216000	Вал втулка	1
71	DY0804103000	Стопорное кольцо	1
73	DY8661230001	Подшипник корпус	1
74	DY0180108250	Болт	4
75	DY0251208001	Пружинная шайба	4
76	DY0575410000	Смазка ниппель	1
77	DY8661221000	Коннектинг шток	1
78	DY0521362031	Подшипник	1
79	DY0804204000	Стопорное кольцо	1
80	DY0804101700	Стопорное кольцо	1
81	DY8201235001	V направляющее колесо	1
82	DY0933110041	Шайба	1
83	DY0251216001	Пружинная шайба	1
84	DY0902011620	Нйлокк гайка	1
85	DY8661240001	Шкив крышка	1
86	DY0187108201	Комбинированный болт	4
87	DY8661225000	Шток палец	1
88	DY0804201400	Стопорное кольцо	2
89	DY8631300000	Пружина гидроцилиндр	1
89A	DY8661310000	Верхний короб	1
89B	DY8661320000	Пружина гидроцилиндр	1
89C	DY0808116012	Пружина палец	2
89D	DY8661340001	Пружина	1
89E	DY8661340001	Пружина	1
89F	DY8673005000	Гидроцилиндр шток	1
89G	DY8661330000	Нижний короб	1
97	DY8673001002	Гуидинг гидроцилиндр	1
98	DY0575410000	Смазка ниппель	1
100	DY8661420005	Двойной направляющая	1
101	DY8661441000	Гидроцилиндр шток манжета	1
102	DY8661442000	Направляющая шток манжета	1
103	DY0180210458	Болт	6
104	DY0251210001	Пружинная шайба	6
105	DY0902011010	Нйлокк гайка	6
106	DY8661430000	Втулка	1
107	DY8201441000	Втулка остановка лента	1
108	DY0111105404	Винт	1
110	DY8661620001	Направляющая шток	1
114	DY8671610BN0	Рамминг башмак	1
114A	DY8673205001	Втулка компл	1
114B	DY0180112350	Болт	1
114C	DY0251312002	Пружинная шайба	1
114D	DY0933110141	Шайба	1
114E	DY8661610001	Рамминг башмак	1
114F	DY0901120691	Скуаре плоский головка болт	4
114G	DY0251312001	Пружинная шайба	4
114H	DY0902011210	Нйлокк гайка	4
120	DY8633500200	Наклейка	1
121	DY8673500700	Наклейка	1
122	DY8253500800	Смазка уплотнение	1
123	DY8201449000	Наклейка	1
124	DY8273501203	Наклейка	1
125	DY1353510100	Наклейка	1
126	DY8003503000	Уплотнение	1
127	DY8363505000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TV82NF и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
