Каталог запчастей HITACHI
TV75DFW нижний — HITACHI TV75DFW

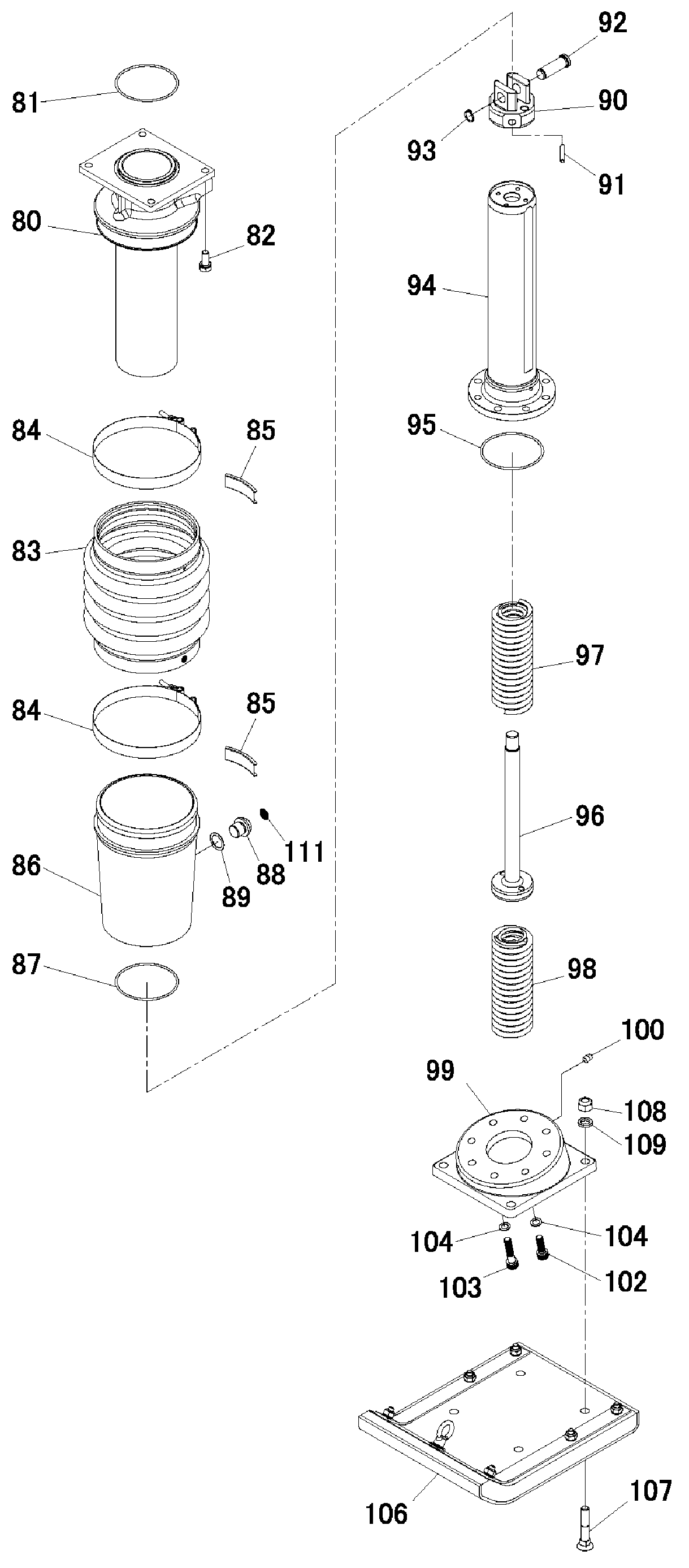

Заводская схема «TV75DFW нижний» для HITACHI TV75DFW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 80 | DY8372801003 | ガイディング シリンダー | 1 |
| 81 | DY0401210501 | O-リング | 1 |
| 82 | DY0187610303 | セムス ボルト | 4 |
| 83 | DY8331320001 | ベローズ | 1 |
| 83 | DY8371320001 | ベローズ | 1 |
| 83 | DY8951320001 | ベローズ | 1 |
| 84 | DY8701420000 | ベローズ トメ バンド | 2 |
| 85 | DY8442802000 | スペーサー | 2 |
| 86 | DY8392802002 | プロテクター | 1 |
| 87 | DY0401209001 | O-リング | 1 |
| 88 | DY4202812000 | チュウユセン | 1 |
| 89 | DY8441313000 | パッキン | 1 |
| 90 | DY8393003002 | ガイド ジョイント | 1 |
| 91 | DY0808116045 | スプリング ピン | 1 |
| 92 | DY8601214000 | ピストン ピン | 1 |
| 93 | DY0804101600 | スナップ リング | 1 |
| 94 | DY8443001002 | スプリング シリンダー | 1 |
| 95 | DY0401209001 | O-リング | 1 |
| 96 | DY4313002000 | ラム ロッド в сборе | 1 |
| 97 | DY8393004100 | アッパー スプリング | 1 |
| 98 | DY8393004200 | ロア スプリング | 1 |
| 99 | DY8113005100 | フートスタンド | 1 |
| 100 | DY0301790120 | ドレーン プラグ | 1 |
| 102 | DY0176100251 | アナツキ ボルト | 4 |
| 103 | DY0176100401 | アナツキ ボルト | 4 |
| 104 | DY0252310001 | サラバネ ザガネ | 8 |
| 106 | DY8393210000 | ラミング シュー | 1 |
| 107 | DY0901120691 | サラツキ カクネ ボルト | 4 |
| 108 | DY0902011210 | ナイロン ナット | 4 |
| 109 | DY0251312001 | バネ ザガネ | 4 |
| 111 | DY8443504000 | デカール | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TV75DFW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
