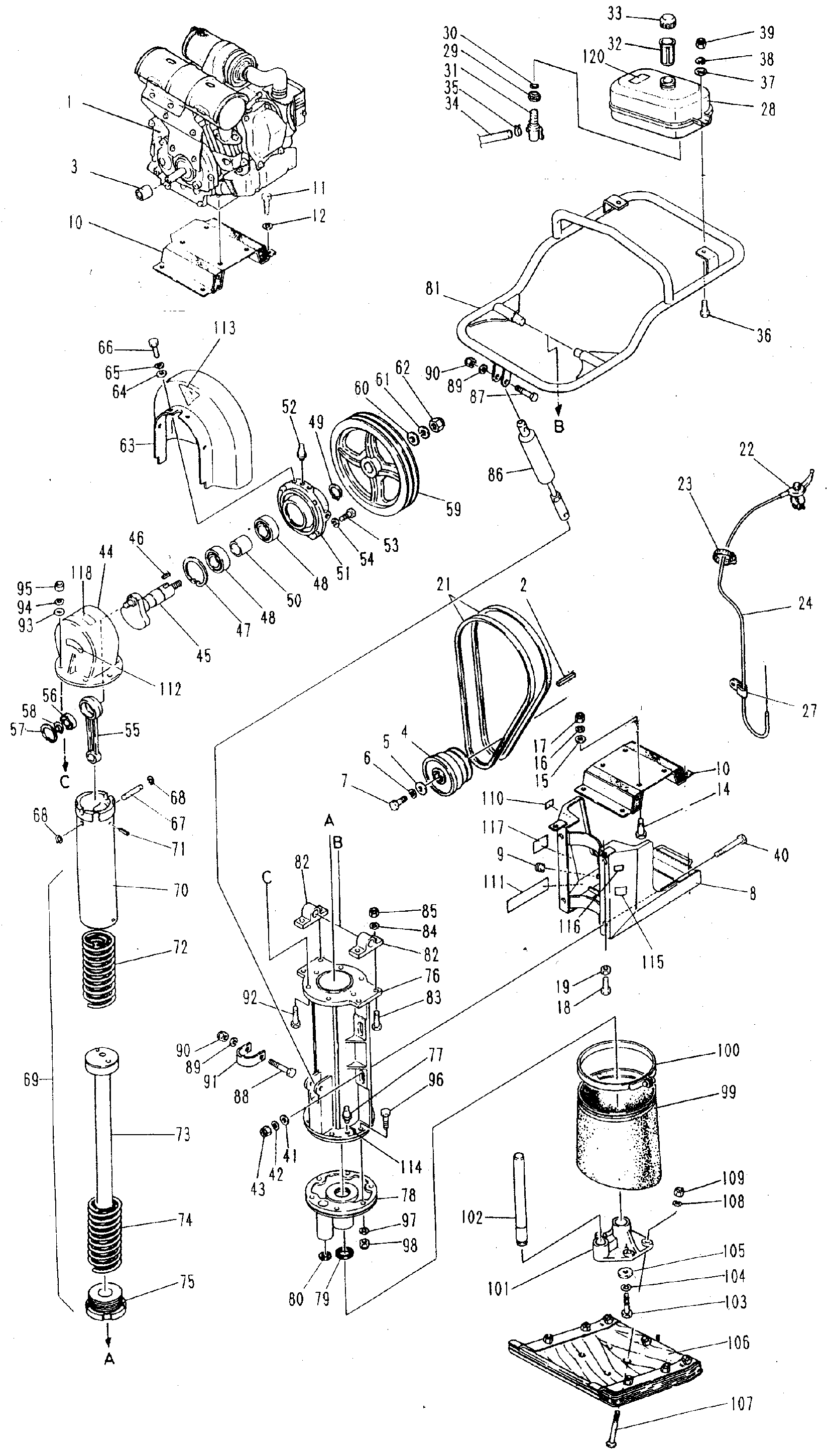

TV60NK — HITACHI TV60NK

Заводская схема «TV60NK» для HITACHI TV60NK. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYGX120K1KRT	Двигатель	1
2	DY0301005450	Шпонка	1
3	DY8261105000	Втулка	1
4	DY8261104000	Кентрифугал муфта	1
5	DY0933110121	Шайба	1
6	DY0251208001	Пружинная шайба	1
7	DY0180208458	Болт	1
9	DY8201133000	Уплотнительная втулка	1
11	DY0180210258	Болт	4
12	DY0251210001	Пружинная шайба	4
14	DY0180208404	Болт	4
15	DY0256208110	Плоский шайба	4
16	DY0251208001	Пружинная шайба	4
17	DY0902010810	Нйлокк гайка	4
18	DY0180208404	Болт	2
19	DY0181208140	Гайка	2
20	DY0251208001	Пружинная шайба	2
21	DY0323203810	V ремень	2
22	DY5401805000	Тхроттле рычаг	1
23	DY0921011030	Провод опора	1
24	DY5401811000	Тхроттле провод	1
27	DY092116EE4J	Провод хомут	1
28	DY8392102004	Топливный бак	1
29	DY8442105000	Уплотнительная втулка	1
30	DY0401401601	Уплотнительное кольцо	1
31	ROB0642011000	Топливный страинер	1
32	DY8442106000	Топливный фильтр	1
33	ROB0430440132	Бак колпачок	1
34	950014500160M	Булк трубка	1
35	HON950024085008	Трубка хомут	4
36	DY0180208254	Болт	2
37	DY0933110201	Шайба	2
38	DY0251208001	Пружинная шайба	2
39	DY0902010810	Нйлокк гайка	2
40	DY0180212404	Болт	4
41	DY0933110031	Шайба	4
42	DY0251212001	Пружинная шайба	4
43	DY0902011210	Нйлокк гайка	4
44	DY8661210000	Кранк корпус	1
45	DY8661216000	Кранк вал	1
46	DY8201235100	Шпонка	1
47	DY0804206200	Стопорное кольцо	1
48	DY0521562061	Подшипник	2
49	DY0804103000	Стопорное кольцо	1
50	DY8201216000	Вал втулка	1
51	DY8661230001	Подшипник корпус	1
52	DY0575410000	Смазка ниппель	1
53	DY0180108250	Болт	4
54	DY0251208001	Пружинная шайба	4
55	DY8661221000	Коннектинг шток	1
56	DY0251362031	Подшипник	1
57	DY0804204000	Стопорное кольцо	1
58	DY0804101700	Стопорное кольцо	1
59	DY8201235001	V направляющее колесо	1
60	DY0933110041	Шайба	1
61	DY0251216001	Пружинная шайба	1
62	DY0902011620	Нйлокк гайка	1
63	DY8661240001	Шкив крышка	1
64	DY0256208110	Плоский шайба	1
65	DY0251208001	Пружинная шайба	1
66	DY0180208204	Болт	1
67	DY8661225000	Шток палец	1
68	DY0804201400	Стопорное кольцо	2
69	DY8661300000	Пружина гидроцилиндр	1
70	DY8661320000	Пружина гидроцилиндр	1
71	DY0808116012	Пружина палец	4
72	DY8661341001	Пружина	1
73	DY8661350001	Гидроцилиндр шток	1
74	DY8661342001	Пружина	1
75	DY8661330000	Нижний короб	1
76	DY8673001002	Гуидинг гидроцилиндр	1
77	DY0575410000	Смазка ниппель	1
78	DY8661420001	Двойной направляющая	1
79	DY8661441000	Гидроцилиндр шток манжета	1
80	DY8661442000	Направляющая шток манжета	1
81	DY8692301001	Рукоятка	1
82	DY8661540000	Рукоятка металлический	2
83	DY0180208404	Болт	4
84	DY0251208001	Пружинная шайба	4
85	DY0902010810	Нйлокк гайка	4
86	DY8671540001	Думпер	1
87	DY0180210554	Болт	1
88	DY0180210704	Болт	1
89	DY0251210001	Пружинная шайба	2
90	DY0902011010	Нйлокк гайка	2
91	DY8251590000	Пулл фикстуре	1
92	DY0180208408	Болт	6
93	DY0256208110	Плоский шайба	6
94	DY0251208001	Пружинная шайба	6
95	DY0902010810	Нйлокк гайка	6
96	DY0180208408	Болт	6
97	DY0251208001	Пружинная шайба	6
98	DY0902010810	Нйлокк гайка	6
99	DY8661430000	Втулка	1
100	DY8201441000	Втулка остановка лента	1
101	DY8673205000	Втулка компл	1
102	DY8661620001	Направляющая шток	1
103	DY0180112350	Болт	1
104	DY0251312002	Пружинная шайба	1
105	DY0933110141	Шайба	1
106	DY8661610000	Рамминг башмак	1
107	DY8911640000	Скуаре плоский головка болт	4
108	DY0251312002	Пружинная шайба	4
109	DY0902011210	Нйлокк гайка	4
111	DY8693500200	Наклейка	1
112	DY8673500700	Наклейка	1
113	DY8253500800	Смазка уплотнение	1
114	DY8253501700	Наклейка	1
115	DY8253501100	Наклейка	1
116	DY1353510000	Наклейка	1
117	DY1353510100	Наклейка	1
118	DY8263501201	Наклейка	1
120	DY8003503000	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TV60NK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
