TV55DFW верхний — HITACHI TV55DFW

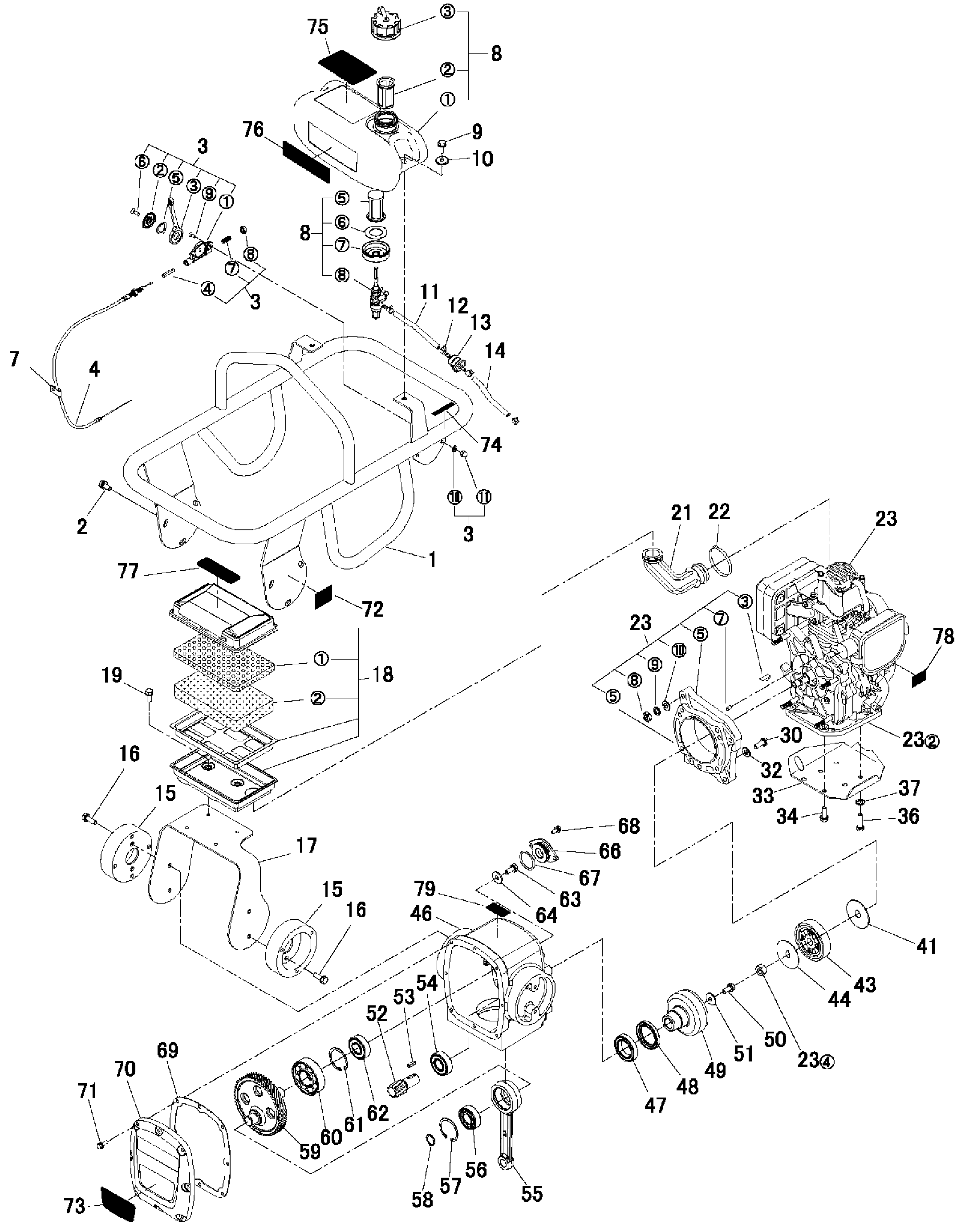

Заводская схема «TV55DFW верхний» для HITACHI TV55DFW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY4202300001 | Рукоятка | 1 |
| 2 | DY0187108201 | Комбинированный болт | 6 |
| 3 | DY0910065066 | Тхроттле рычаг | 1 |
| 3(1) | DY4442309010 | Рычаг корпус | 1 |
| 3(2) | DY4442309020 | Корпус крышка | 1 |
| 3(3) | DY4442309030 | Рычаг | 1 |
| 3(4) | DY4442309040 | Ракк | 1 |
| 3(5) | DY4442309051 | Ваве шайба | 1 |
| 3(6) | DY0111306166 | Винт | 1 |
| 3(7) | DY0177108204 | Разъём головка винт | 1 |
| 3(8) | DY0181208340 | Гайка | 1 |
| 3(9) | DY0111305126 | Винт | 2 |
| 3(10) | DY0251205001 | Пружинная шайба | 2 |
| 3(11) | DY0183105340 | Колпачок гайка | 2 |
| 4 | DY0920505800 | Тхроттле провод | 1 |
| 7 | DY092114EFAP | Провод хомут | 1 |
| 8 | DY8132104000 | Топливный бак | 1 |
| 8(1) | DY8132104010 | Бак | 1 |
| 8(2) | DY8132106010 | Фильтр | 1 |
| 8(3) | DY8132105000 | Бак колпачок | 1 |
| 8(5) | DY8132106020 | Фильтр | 1 |
| 8(6) | DY8132107010 | Манжета | 1 |
| 8(7) | DY8132109010 | Кокк держатель | 1 |
| 8(8) | ROB0642011000 | Топливный страинер | 1 |
| 9 | DY0187608251 | Комбинированный болт | 2 |
| 10 | DY0933110221 | Шайба | 2 |
| 11 | ROB0851259980 | Резиновый трубка | 1 |
| 12 | ROB0561100030 | Шланг хомут | 4 |
| 13 | HON16910GB2005 | Линия фильтр | 1 |
| 14 | ROB0851259980 | Резиновый трубка | 1 |
| 15 | DY8442302000 | Резиновый исолатор | 2 |
| 16 | DY0187608253 | Комбинированный болт | 4 |
| 17 | DY8133005000 | Фильтр стойка | 1 |
| 18 | ROB1613270110 | Воздушный фильтр в сборе | 1 |
| 18(1) | ROB1613261108 | Элемент | 1 |
| 18(2) | ROB1613261208 | Элемент | 1 |
| 19 | DY0187608161 | Комбинированный болт | 4 |
| 21 | DY8133006000 | Впускной трубка | 1 |
| 22 | DY092130200J | TIE врап лента | 1 |
| 23 | DYEH092F42050 | Двигатель | 1 |
| 23(2) | ROB2741600113 | Стиффенер | 1 |
| 23(3) | ROB0053204201 | Воодруфф шпонка | 1 |
| 23(4) | ROB0173120010 | Блокировка гайка | 1 |
| 23(5) | ROB2741500123 | Адаптор фланец | 1 |
| 23(7) | ROB0310060020 | Довел палец | 2 |
| 23(8) | ROB0021808000 | Гайка | 4 |
| 23(9) | ROB0032008000 | Пружинная шайба | 4 |
| 23(10) | ROB0031108000 | Плоский шайба | 4 |
| 30 | DY0187608353 | Комбинированный болт | 4 |
| 32 | DY0256308110 | Плоский шайба | 4 |
| 33 | DY8132102002 | Защита пластина | 1 |
| 34 | DY0187608353 | Болт | 2 |
| 36 | DY0180208308 | Болт | 4 |
| 37 | DY0251208001 | Пружинная шайба | 4 |
| 41 | DY8442102031 | Боковой пластина | 1 |
| 43 | DY8442102000 | Кентрифугал муфта | 1 |
| 44 | DY8442102041 | Боковой пластина | 1 |
| 46 | DY8442501005 | Кранк корпус | 1 |
| 47 | DY0521569071 | Подшипник | 1 |
| 48 | DY0402740581 | Масляный уплотнение | 1 |
| 49 | DY8442103003 | Муфта корпус | 1 |
| 50 | DY0187608203 | Комбинированный болт | 1 |
| 51 | DY0933110221 | Шайба | 1 |
| 52 | DY8442506100 | Ведущая шестерня вал | 1 |
| 53 | DY0311205200 | Шпонка | 1 |
| 54 | DY0521562041 | Подшипник | 1 |
| 55 | DY8601237000 | Коннектинг шток | 1 |
| 56 | DY0521162041 | Подшипник | 1 |
| 57 | DY0804204700 | Стопорное кольцо | 1 |
| 58 | DY0804102000 | Стопорное кольцо | 1 |
| 59 | DY8442505101 | Кранк вал | 1 |
| 60 | DY0521163061 | Подшипник | 1 |
| 61 | DY0521562041 | Подшипник | 1 |
| 62 | DY0804204700 | Стопорное кольцо | 1 |
| 63 | DY0187608203 | Комбинированный болт | 1 |
| 64 | DY0933110221 | Шайба | 1 |
| 66 | DY8442504001 | Вал крышка | 1 |
| 67 | DY0401103401 | Уплотнительное кольцо | 1 |
| 68 | DY0187106161 | Комбинированный болт | 2 |
| 69 | DY8132503112 | Манжета | 1 |
| 70 | DY8132502210 | Кранккасе крышка | 1 |
| 70 | DY8132502110 | Кранккасе крышка | 1 |
| 71 | DY0187106255 | Комбинированный болт | 8 |
| 73 | DY4513502000 | Наклейка | 1 |
| 73 | DY4203502000 | Наклейка | 1 |
| 74 | DY4263504000 | Наклейка | 1 |
| 75 | DY4203503000 | Наклейка | 1 |
| 76 | DY4513503000 | Наклейка | 1 |
| 76 | DY4203505000 | Наклейка | 1 |
| 77 | DY8363504000 | Наклейка | 1 |
| 78 | DY8033503000 | Наклейка | 1 |
| 79 | DY8273501203 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TV55DFW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
