Каталог запчастей HITACHI
TV85DFW нижний — HITACHI TV55DFW

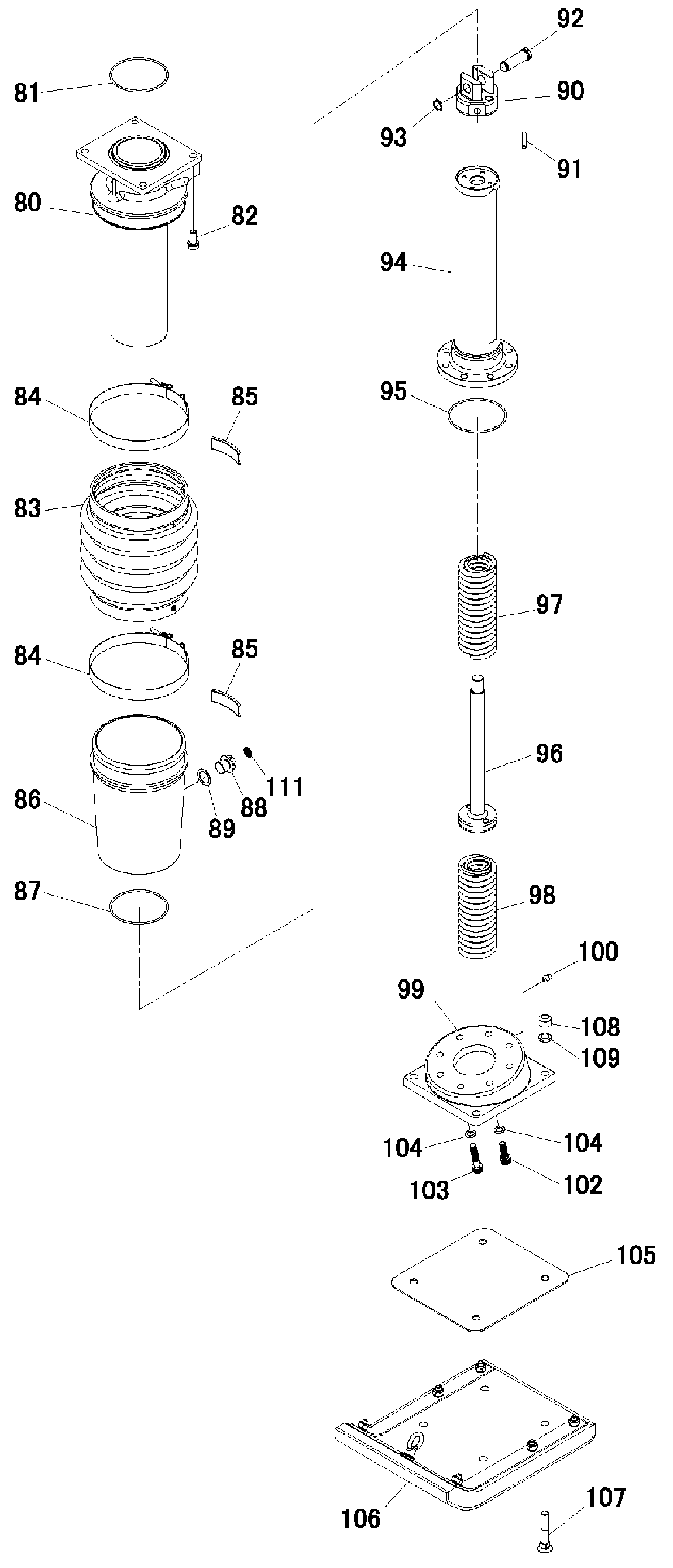

Заводская схема «TV85DFW нижний» для HITACHI TV55DFW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 80 | DY8352801001 | Гуидинг гидроцилиндр | 1 |
| 81 | DY0401210501 | Уплотнительное кольцо | 1 |
| 82 | DY0187610303 | Комбинированный болт | 4 |
| 83 | DY8331320001 | Белловс | 1 |
| 83 | DY8371320001 | Белловс | 1 |
| 83 | DY8951320001 | Белловс | 1 |
| 84 | DY8701420000 | Белловс остановка лента | 2 |
| 85 | DY8442802000 | Проставка | 2 |
| 86 | DY8392802002 | Защитный кожух | 1 |
| 87 | DY0401209001 | Уплотнительное кольцо | 1 |
| 88 | DY4202812000 | Масляный пробка | 1 |
| 89 | DY8441313000 | Манжета | 1 |
| 90 | DY8393003002 | Направляющая соединение | 1 |
| 91 | DY0808116045 | Пружина палец | 1 |
| 92 | DY8601214000 | Поршень палец | 1 |
| 93 | DY0804101600 | Стопорное кольцо | 1 |
| 94 | DY8443001002 | Пружина гидроцилиндр | 1 |
| 95 | DY0401209001 | Уплотнительное кольцо | 1 |
| 96 | DY4313002000 | Гидроцилиндр шток | 1 |
| 97 | DY8393004100 | Пружина | 1 |
| 98 | DY8393004200 | Пружина | 1 |
| 99 | DY8113005100 | Опора стойка | 1 |
| 100 | DY0301790120 | Дренажный пробка | 1 |
| 102 | DY0176100251 | Разъём головка болт | 4 |
| 103 | DY0176100401 | Разъём головка болт | 4 |
| 104 | DY0252310001 | Конед дисковый шайба | 8 |
| 105 | DY839320100001 | Стойка базовый | 1 |
| 106 | DY8393210000 | Рамминг башмак | 1 |
| 107 | DY0901120691 | Скуаре плоский головка болт | 4 |
| 108 | DY0902011210 | Нйлокк гайка | 4 |
| 109 | DY0251312001 | Пружинная шайба | 4 |
| 111 | DY8443504000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TV55DFW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
