Двигатель — HITACHI TSR65KDS

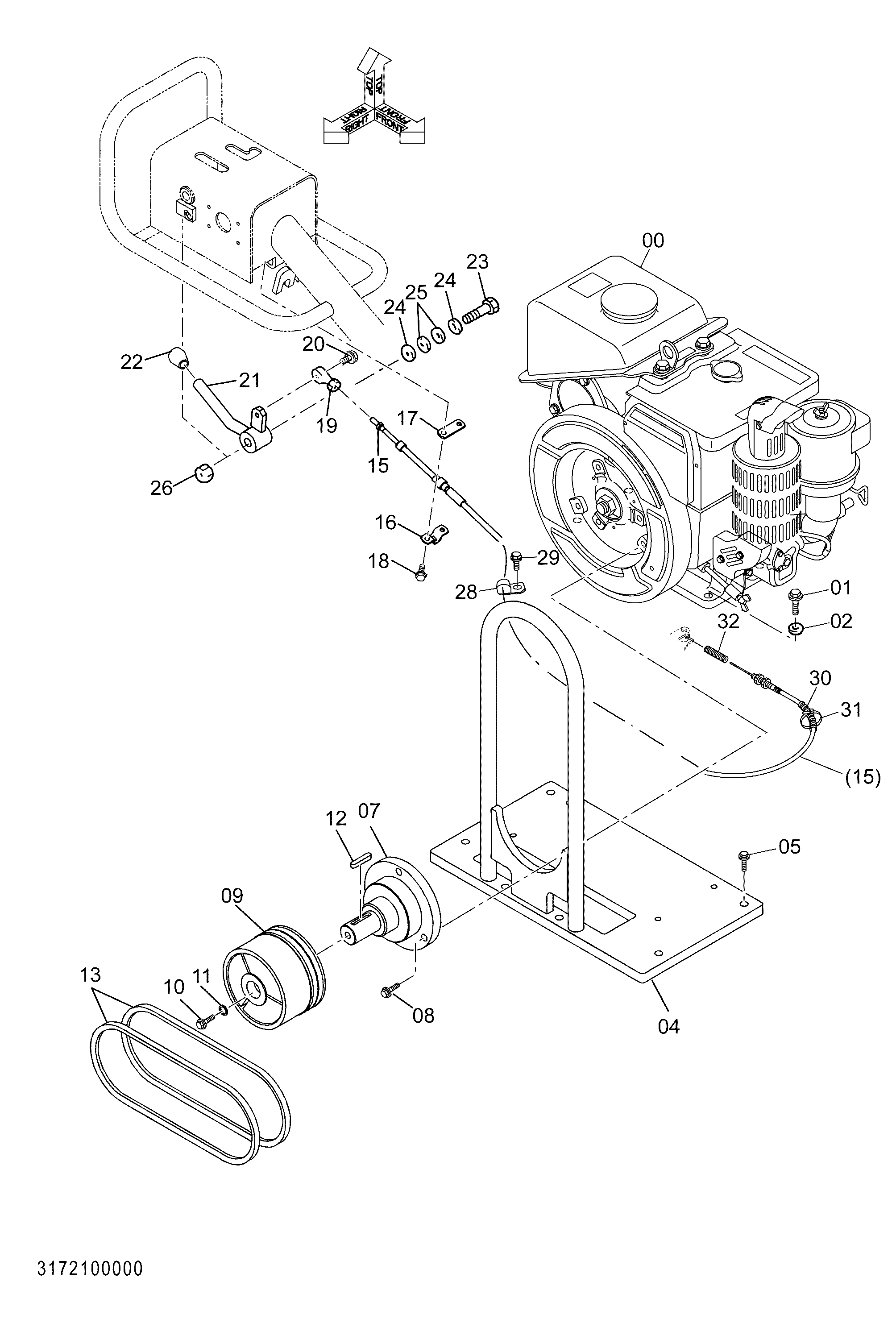

Заводская схема «Двигатель» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | DY3282101000 | Двигатель | 1 |
| 01 | DY0187610353 | С шайбой болт | 4 |
| 02 | DY0256310110 | Шайба | 4 |
| 04 | DY3202110000 | Двигатель базовый | 1 |
| 05 | DY0187610353 | С шайбой болт | 4 |
| 07 | DY3202111000 | Двигатель вал | 1 |
| 08 | DY0187610353 | С шайбой болт | 3 |
| 09 | DY3202112001 | Кентрифугал муфта | 1 |
| 10 | DY0187610253 | С шайбой болт | 1 |
| 11 | DY0933110171 | Шайба | 1 |
| 12 | DY0311207370 | Шпонка | 1 |
| 13 | DY0368103150 | V велт | 2 |
| 15 | DY3202113000 | Тхроттле провод | 1 |
| 16 | Y418076 | Хомут | 1 |
| 17 | DY3202113020 | Регулировочная шайба | 1 |
| 18 | DY0187605101 | С шайбой болт | 2 |
| 19 | DY0510105010 | Шток концевой | 1 |
| 20 | DY0187605164 | С шайбой болт | 1 |
| 21 | DY3202114000 | Тхроттле рычаг | 1 |
| 22 | Y418074 | Рукоятка | 1 |
| 23 | DY0180210504 | Болт | 1 |
| 24 | DY0256310110 | Шайба | 2 |
| 25 | DY0252210002 | Пружина дисковый | 2 |
| 26 | DY0181210140 | Гайка | 1 |
| 28 | 4190275 | Зажим | 1 |
| 29 | DY0187108201 | С шайбой болт | 1 |
| 30 | Y418088 | Трубка корругатед | 1 |
| 31 | Y418810 | Ленточный зажим | 1 |
| 32 | Y418087 | Пружина комрес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
