Электрооборудование — HITACHI TSR65KDS

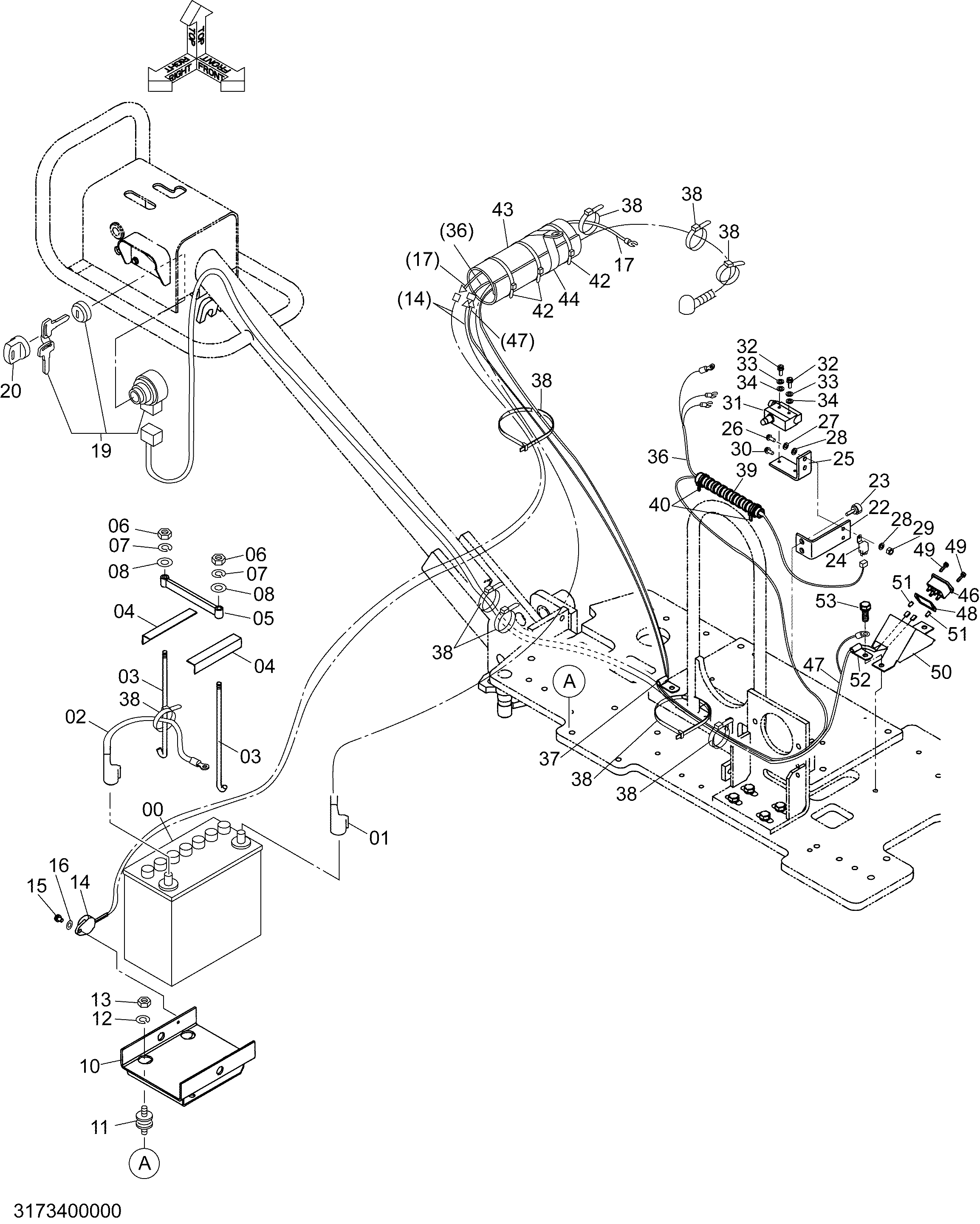

Заводская схема «Электрооборудование» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4443529	Аккумулятор	1
01	DY3153403000	Жгут проводов	1
02	DY3153404000	Жгут проводов	1
03	DY2542186001	Крюк болт	2
04	DY2542187000	Хомут пластина	2
05	DY2542188901	Аккумулятор фиксатор	1
06	DY0902010810	Нейлоновый гайка	2
07	DY0251208001	Пружинная шайба	2
08	DY0256308110	Шайба	2
10	DY3153401001	Стойка	1
11	DY3153402000	Амортизатор	4
12	DY0251210001	Пружинная шайба	4
13	DY0181210140	Гайка	4
14	DY3223407001	Зуммер	1
15	DY0187605101	С шайбой болт	1
16	DY0256305110	Шайба	1
17	DY3223406000	Масляный/выключатель трос	1
20	Y418308	Крышка	1
22	DY3153411001	Концевой выключатель стойка	1
23	DY0187608203	С шайбой болт	2
24	Y418311	Реле	1
25	DY3153412001	Концевой выключатель брккет	1
26	DY0180206254	Болт	1
27	DY0251206001	Пружинная шайба	2
28	DY0256306410	Шайба	2
29	DY0181206140	Гайка	1
30	DY0180206124	С шайбой болт	1
31	DY0986000200	Концевой выключатель	1
32	DY0111104306	Винт	2
33	DY0251204001	Пружинная шайба	2
34	DY0256204110	Шайба	2
36	DY3153416000	Жгут проводов	1
37	4190275	Зажим	1
38	Y418810	Ленточный зажим	9
39	DY3153421000	Коппугатед трубка	1
40	Y418809	Ленточный зажим	2
42	4055312	Ленточный зажим	3
43	Y417632	Резиновая прокладка	1
44	4193816	Зажим	1
46	Y418319	Измеритель хоур	1
47	DY3153414000	Жгут проводов	1
48	DY3153417000	Манжета резиновый	1
49	J680316	Винт с шайбой	2
50	DY3153415000	Короб измеритель	1
51	Y418068	Гайка	2
52	DY092114EFAP	Провод клампинг	1
53	DY0187108201	С шайбой болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
