Масляный блок — HITACHI TSR65KDS

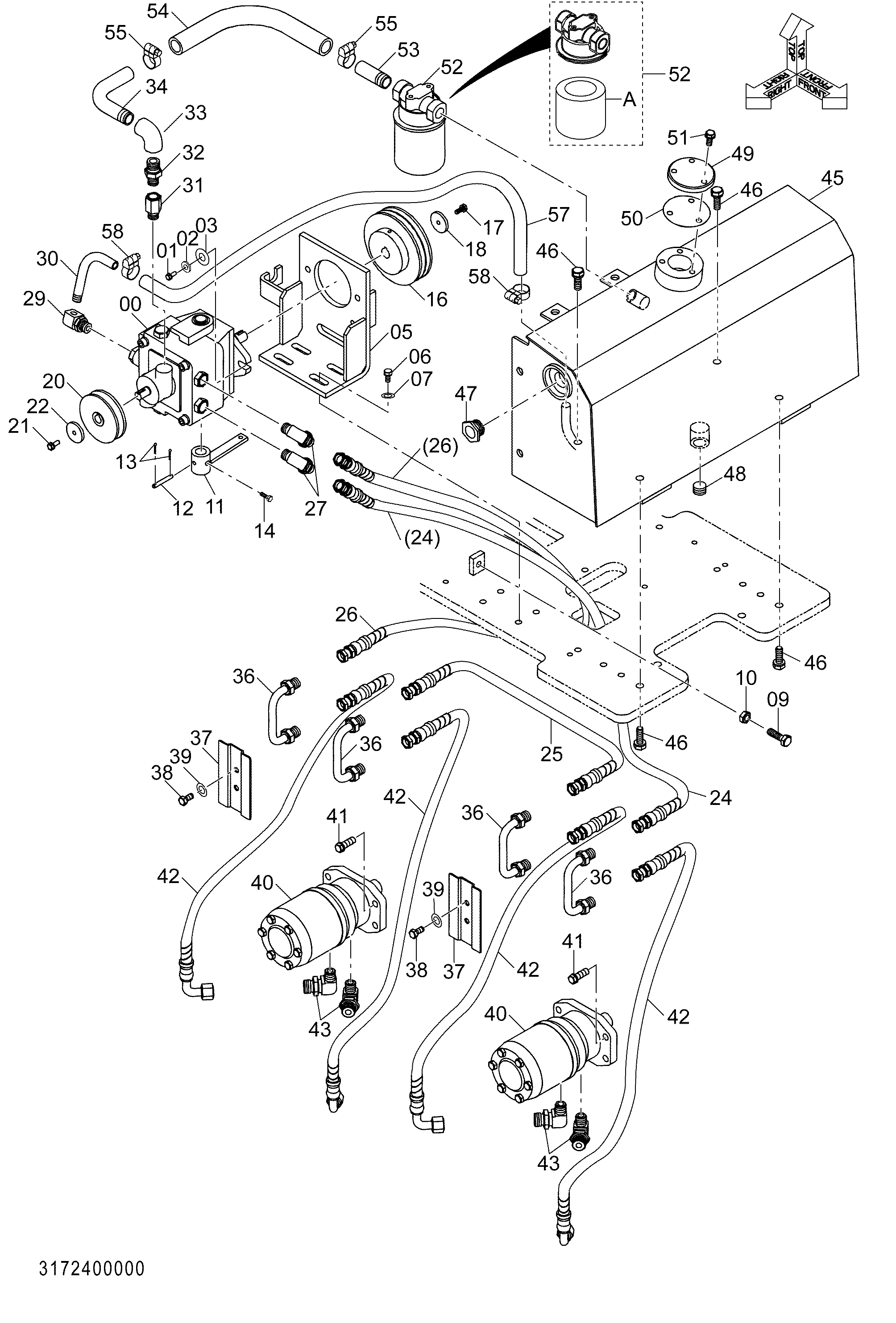

Заводская схема «Масляный блок» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y418359	Поршневой насос	1
01	DY0180210308	Болт	2
02	DY0251210001	Пружинная шайба	2
03	DY0933110321	Шайба	2
05	DY3152401002	Насос кронштейн	1
06	DY0187610303	С шайбой болт	4
07	DY0933110321	Шайба	4
09	DY0180210354	Болт	1
10	DY0181210140	Гайка	1
11	DY3202402002	Рычаг управления	1
12	DY2762307000	Рычаг палец	1
13	DY0809102231	Стопорный палец	2
14	DY0180108160	Болт	1
16	DY3202403000	Насос шкив A	1
17	DY0187606201	С шайбой болт	1
18	DY0933110431	Шайба	1
20	DY3202404001	Насос шкив B	1
21	DY0187606161	С шайбой болт	1
22	DY0933110431	Шайба	1
24	DY0851000060	Гидравлический шланг A	1
25	DY0851000150	Гидравлический шланг B	1
26	DY0851000160	Гидравлический шланг C	1
27	DY0852010081	Угловой штуцер	2
29	DY0852010261	Угловой штуцер	1
30	DY0302052910	Удлинённый бенд	1
31	DY0852503001	Втулка	1
32	DY0852103011	Штуцер	1
33	DY0301114410	Угловой штуцер	1
34	DY0302054010	Бенд	1
36	DY3202405001	Бйпасс трубка	4
37	Y418103	Опора	2
38	DY0180208164	Болт	4
39	DY0256308110	Шайба	4
40	Y418367	Масляный гидромотор	2
41	DY0187610303	С шайбой болт	8
42	DY0851000090	Гидравлический шланг D	4
43	DY0852011051	Угловой штуцер	4
45	DY3152408000	Гидробак	1
46	DY0187610303	С шайбой болт	4
47	DY0909116006	Масляный указатель	1
48	DY0301760420	Пробка	1
49	DY3202409000	Колпачок	1
50	DY3202410000	Манжета	1
51	DY0187608203	С шайбой болт	3
52	Y418368	Масляный фильтр	1
52A	Y418748	Картридж	1
53	DY0852107017	Штуцер	1
54	DY3252411000	Всасывание шланг	1
55	DY0921013030	Шланг лента	2
57	DY3252412000	Дренажный шланг	1
58	DY0921013020	Шланг лента	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
