Вентилятор — HITACHI TSR65KDS

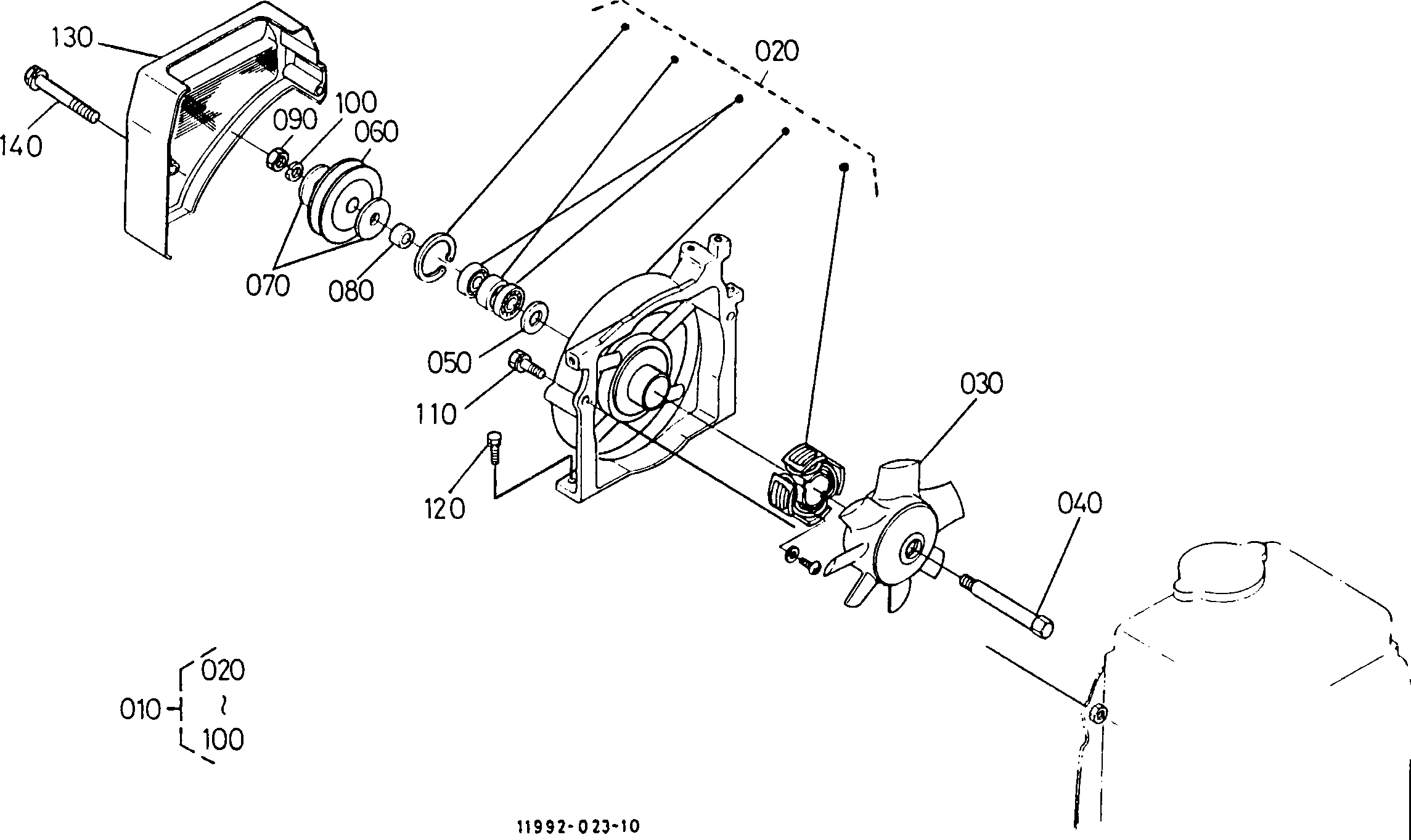

Заводская схема «Вентилятор» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1427774010 | В сборе вентилятор, охлаждение | 1 |
| 020 | KBT1427974100 | Комп.браккет, вентилятор | 1 |
| 030 | KBT1427774110 | Вентилятор | 1 |
| 040 | KBT1497274140 | Вал, вентилятор | 1 |
| 050 | KBT1497274170 | Шайба, вентилятор | 1 |
| 060 | KBT1498274250 | Шкив, вентилятор | 1 |
| 070 | KBT1497274240 | Шайба, вентилятор | 2 |
| 080 | KBT1497274150 | Втулка, вентилятор | 1 |
| 090 | KBT0211250120 | Гайка | 1 |
| 100 | KBT0451260120 | Пружинная шайба | 1 |
| 110 | KBT0102350616 | Болт | 2 |
| 120 | KBT0102350620 | Болт | 2 |
| 130 | KBT1497174120 | Крышка, вентилятор | 1 |
| 140 | KBT0102350660 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
