Вибратион блок — HITACHI TSR65KDS

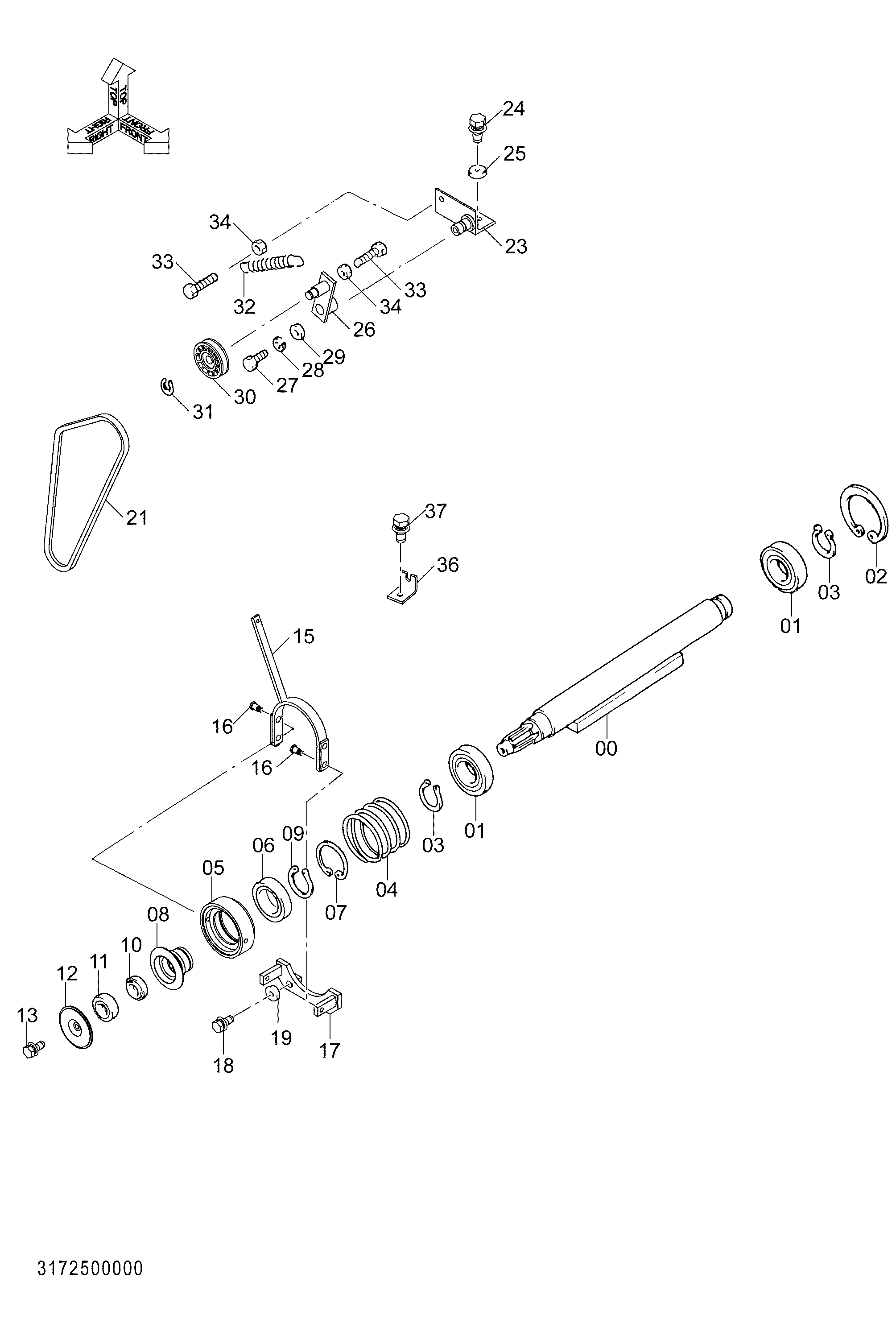

Заводская схема «Вибратион блок» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | DY3152501001 | Вибратион вал | 1 |
| 01 | Y418336 | Шариковый подшипник | 2 |
| 02 | 959501 | Стопорное кольцо | 1 |
| 03 | 962002 | Стопорное кольцо | 2 |
| 04 | DY2412511001 | Муфта пружина | 1 |
| 05 | DY3202510001 | Схифтер | 1 |
| 06 | DY0521560097 | Подшипник | 1 |
| 07 | 991726 | Стопорное кольцо | 1 |
| 08 | DY2512508002 | Скольжение шкив | 1 |
| 09 | 959499 | Стопорное кольцо | 1 |
| 10 | DY2512507002 | Втулка | 1 |
| 11 | 959827 | Шариковый подшипник | 1 |
| 12 | DY2512509002 | Шкив | 1 |
| 13 | DY0187608256 | С шайбой болт | 1 |
| 15 | DY3152502000 | Схифт рычаг | 1 |
| 16 | DY2412525002 | Схифт болт B | 4 |
| 17 | DY3152503000 | Схифт рычаг опора | 1 |
| 18 | DY0187610303 | С шайбой болт | 2 |
| 19 | DY0933110321 | Шайба | 2 |
| 21 | DY0323203620 | V ремень | 1 |
| 23 | DY3202504000 | Тенсион кронштейн | 1 |
| 24 | DY0187608253 | С шайбой болт | 2 |
| 25 | Y418382 | Плоская шайба | 2 |
| 26 | DY3202506000 | Ремень тенсион | 1 |
| 27 | DY0180210204 | Болт | 1 |
| 28 | DY0251210001 | Пружинная шайба | 1 |
| 29 | DY0933110321 | Шайба | 1 |
| 30 | Y418371 | Направляющее колесо | 1 |
| 31 | Y418294 | Стопорное кольцо | 1 |
| 32 | DY2763340000 | Пружина | 1 |
| 33 | DY0180210354 | Болт | 2 |
| 34 | DY0181210140 | Гайка | 2 |
| 36 | DY3202508000 | Провод опора | 1 |
| 37 | DY0187610253 | С шайбой болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
