Стартер (компонент детали) — HITACHI TSR65KDS

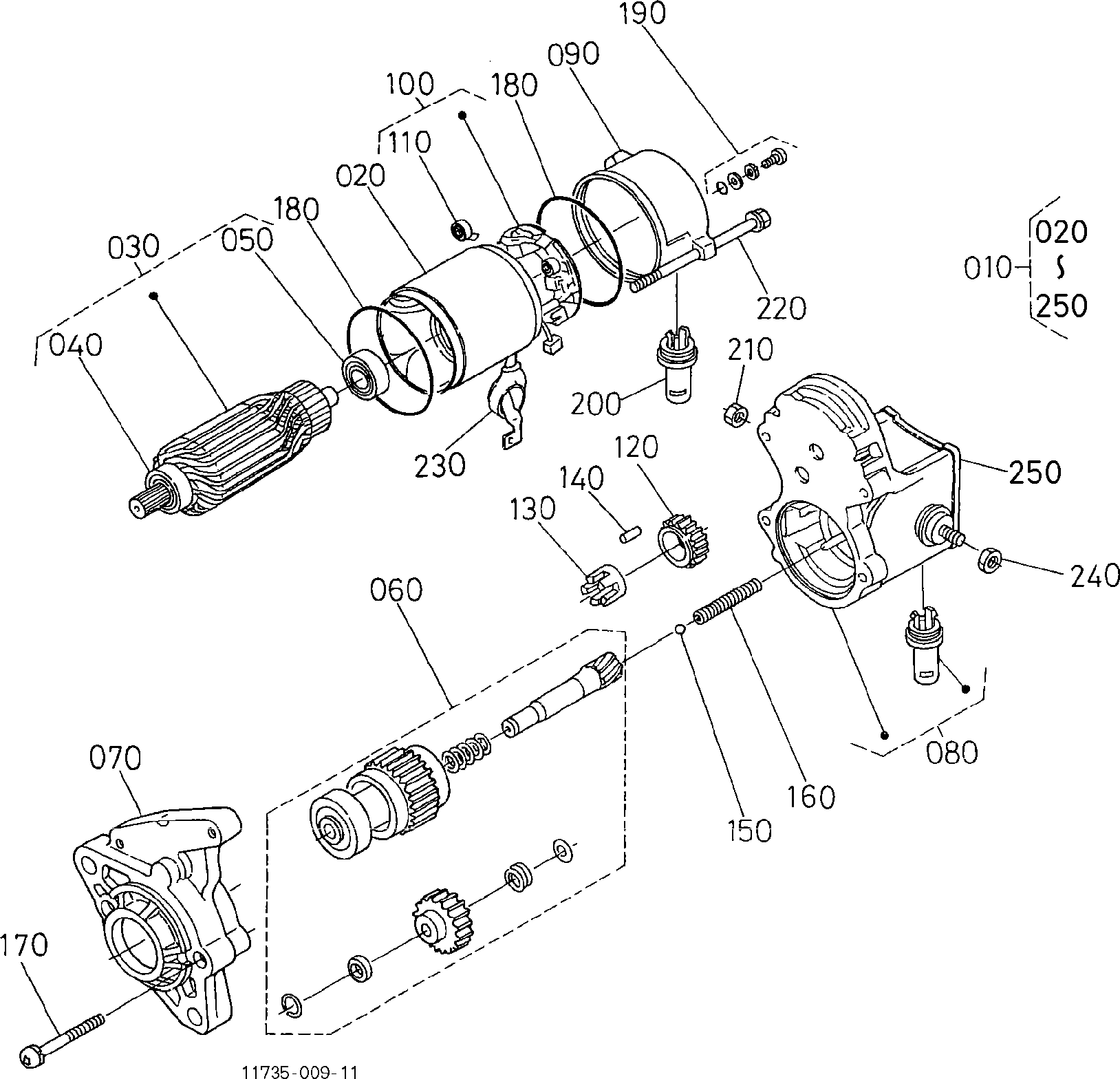

Заводская схема «Стартер (компонент детали)» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1428963010 | В сборе стартер | 1 |
| 020 | KBT1119763080 | В сборе вилка | 1 |
| 030 | KBT1119763070 | В сборе арматуре | 1 |
| 040 | KBT1146063500 | Подшипник | 1 |
| 050 | KBT1146063530 | Подшипник | 1 |
| 060 | KBT1623563040 | Комплект, стартер | 1 |
| 070 | KBT1428963030 | В сборе корпус | 1 |
| 080 | KBT1428963020 | В сборе выключатель, магнетик | 1 |
| 090 | KBT1666163200 | Рама, концевой | 1 |
| 100 | KBT1738163380 | В сборе держатель, щётка | 1 |
| 110 | KBT1540163390 | Пружина, щётка | 4 |
| 120 | KBT1146063270 | Шестерня | 1 |
| 130 | KBT1146063110 | Фиксатор | 1 |
| 140 | KBT1921263100 | Ролик | 5 |
| 150 | KBT1921297130 | Шарик | 1 |
| 160 | KBT1146063120 | Пружина | 1 |
| 170 | KBT1146093310 | Болт | 2 |
| 180 | KBT1551196660 | Oーкольцо | 2 |
| 190 | KBT1551163760 | В сборе болт | 2 |
| 200 | KBT1628563570 | Трубка, дренажный | 1 |
| 210 | KBT1396392010 | Гайка, хексагон | 1 |
| 220 | KBT1119763320 | Болт | 2 |
| 230 | KBT1117363130 | Крышка, клемма | 1 |
| 240 | KBT1628592010 | Гайка, хексагон | 1 |
| 250 | KBT1628598050 | В сборе крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
