Шестерня корпус — HITACHI TSR65KDS

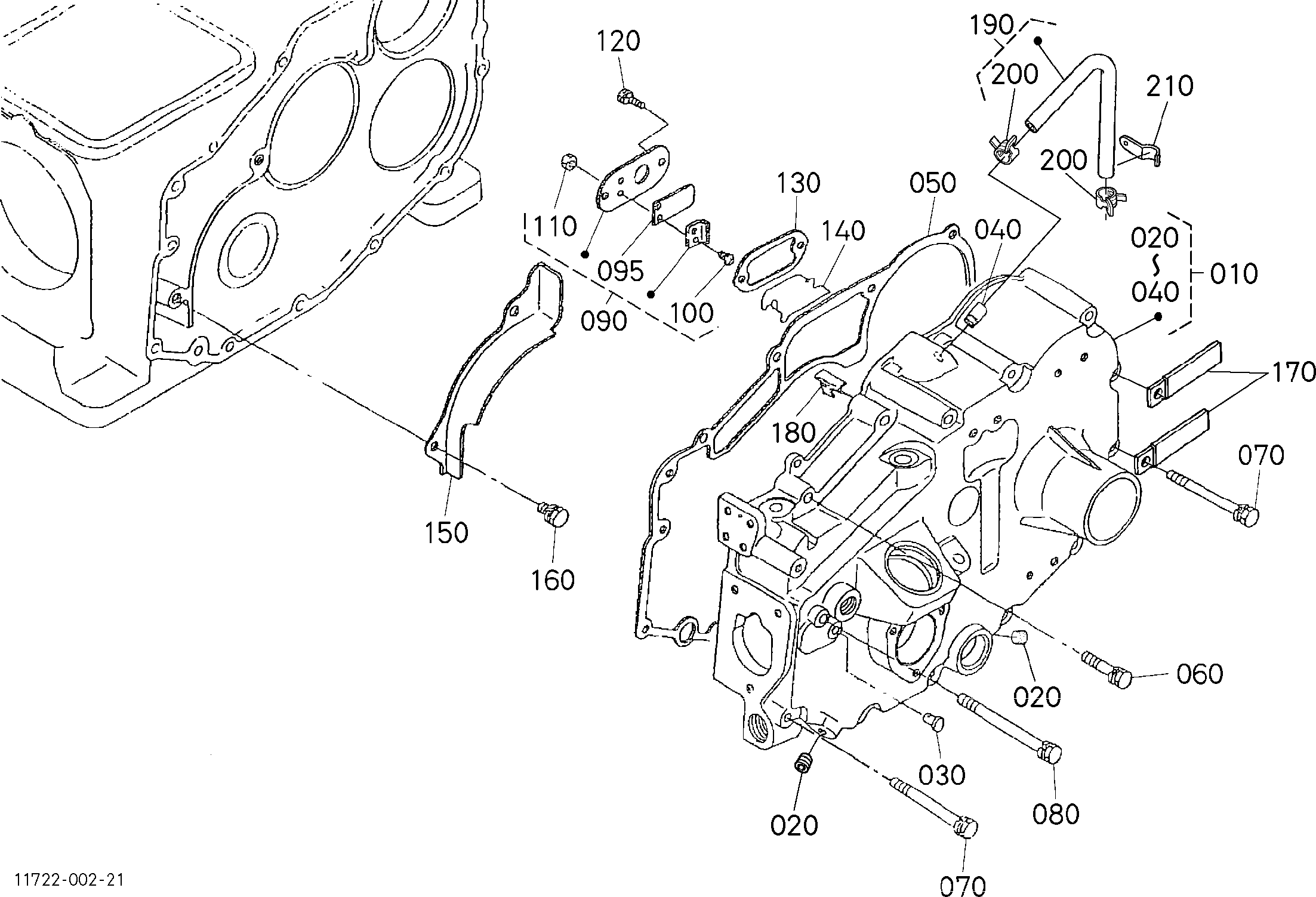

Заводская схема «Шестерня корпус» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1G11104024 | Комп.касе, шестерня | 1 |
| 020 | KBT1552196020 | Пробка | 2 |
| 030 | KBT1497166290 | Палец, холостой ход пружина | 1 |
| 040 | KBT1497105552 | Соединение, сапун | 1 |
| 050 | KBT1459504130 | Прокладка, шестерня корпус | 1 |
| 060 | KBT0102350635 | Болт | 2 |
| 070 | KBT0102350665 | Болт | 9 |
| 080 | KBT0102350680 | Болт | 1 |
| 090 | KBT1142005012 | В сборе сапун | 1 |
| 095 | KBT1497105210 | Клапан, сапун | 1 |
| 100 | KBT0302450408 | Винт | 2 |
| 110 | KBT0205450040 | Гайка | 2 |
| 120 | KBT0302450510 | Винт | 2 |
| 130 | KBT1459505430 | Прокладка, сапун | 1 |
| 140 | KBT1497105470 | Пластина, сапун внутренний | 1 |
| 150 | KBT1497105370 | Защита, масляный | 1 |
| 160 | KBT0102350612 | Болт | 2 |
| 170 | KBT1527267570 | Хомут, корд | 2 |
| 180 | KBT1497105380 | Защита, масляный | 1 |
| 190 | KBT1497142020 | В сборе трубка, топливный | 1 |
| 200 | KBT1491142750 | Зажим, трубка | 2 |
| 210 | KBT1527267570 | Хомут, корд | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
