Рукоятка блок — HITACHI TSR65KDS

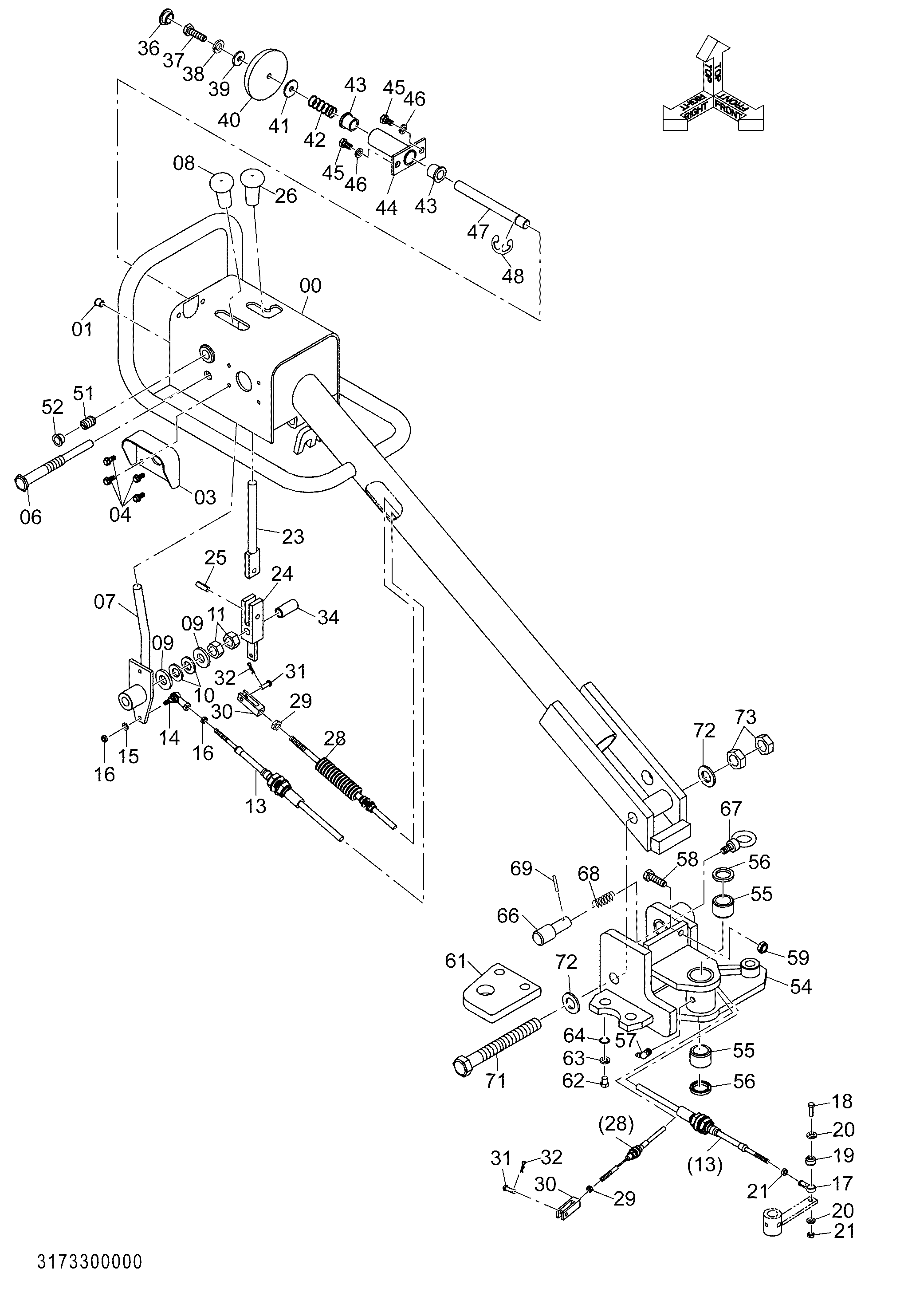

Заводская схема «Рукоятка блок» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | DY3153301004 | Рукоятка | 1 |
| 01 | DY0102111001 | Отверстие пробка | 1 |
| 03 | DY3224102000 | Шпонка выключатель крышка | 1 |
| 04 | DY0187106121 | С шайбой болт | 4 |
| 06 | DY3203302000 | Рычаг палец | 1 |
| 07 | DY3203303000 | Привод рычаг | 1 |
| 08 | Y418071 | Рукоятка | 1 |
| 09 | DY0933110041 | Шайба | 2 |
| 10 | DY0706216000 | Пружина дисковый | 2 |
| 11 | DY0181216340 | Гайка | 2 |
| 13 | DY3203307000 | Привод провод | 1 |
| 14 | Y418826 | Соединение шарик | 1 |
| 15 | DY0251206001 | Пружинная шайба | 1 |
| 16 | DY0181206140 | Гайка | 2 |
| 17 | DY0510106010 | Шток концевой | 1 |
| 18 | DY0180206354 | Болт | 1 |
| 19 | DY3273413000 | Концевой выключатель втулка | 1 |
| 20 | DY0251206001 | Пружинная шайба | 2 |
| 21 | DY0181206140 | Гайка | 2 |
| 23 | DY3203304000 | Вибратион рычаг | 1 |
| 24 | DY3203305000 | Вибратион разъём | 1 |
| 25 | DY0808128025 | Пружина палец | 1 |
| 26 | Y418071 | Рукоятка | 1 |
| 28 | DY3203308000 | Вибратион провод | 1 |
| 29 | DY0181206140 | Гайка | 2 |
| 30 | DY2313341000 | Клевис | 2 |
| 31 | DY2413325000 | Провод палец | 2 |
| 32 | DY0809102231 | Стопорный палец | 2 |
| 34 | DY2253308000 | Втулка | 1 |
| 36 | DY8201261010 | Колпачок | 1 |
| 37 | DY0180208308 | Болт | 1 |
| 38 | DY0251208001 | Пружинная шайба | 1 |
| 39 | Y418382 | Плоская шайба | 1 |
| 40 | Y418080 | Резиновая прокладка | 1 |
| 41 | DY0933110534 | Шайба | 1 |
| 42 | DY2453315000 | Рычаг пружина | 1 |
| 43 | DY2253314000 | Втулка | 2 |
| 44 | DY3203311000 | Шток опора | 1 |
| 45 | DY0180208164 | Болт | 2 |
| 46 | DY0251208001 | Пружинная шайба | 2 |
| 47 | DY3203320000 | Шток | 1 |
| 48 | DY0805012000 | E кольцо | 1 |
| 51 | DY3203309001 | Плунжер | 1 |
| 52 | DY5301627000 | Колпачок | 1 |
| 54 | DY3153302003 | Кронштейн | 1 |
| 55 | 4359442 | Втулка | 2 |
| 56 | 4359719 | Пылезащитное уплотнение | 2 |
| 57 | DY0545611000 | Пресс-маслёнка | 1 |
| 58 | DY0187610353 | Болт | 1 |
| 59 | DY0181210140 | Гайка | 1 |
| 61 | DY3153303000 | Блокировка кронштейн | 1 |
| 62 | DY0180116350 | Болт | 2 |
| 63 | DY0251316002 | Пружинная шайба | 2 |
| 64 | DY0256316110 | Шайба | 2 |
| 66 | DY2413074001 | Рукоятка ограничитель палец | 1 |
| 67 | DY0168100000 | Проушина болт | 1 |
| 68 | Y418379 | Пружина компрес | 1 |
| 69 | DY0808113016 | Пружина палец | 1 |
| 71 | DY0180120710 | Болт | 1 |
| 72 | DY0256320110 | Шайба | 2 |
| 73 | DY0181220340 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
