Тенсион шкив — HITACHI TSR65KDS

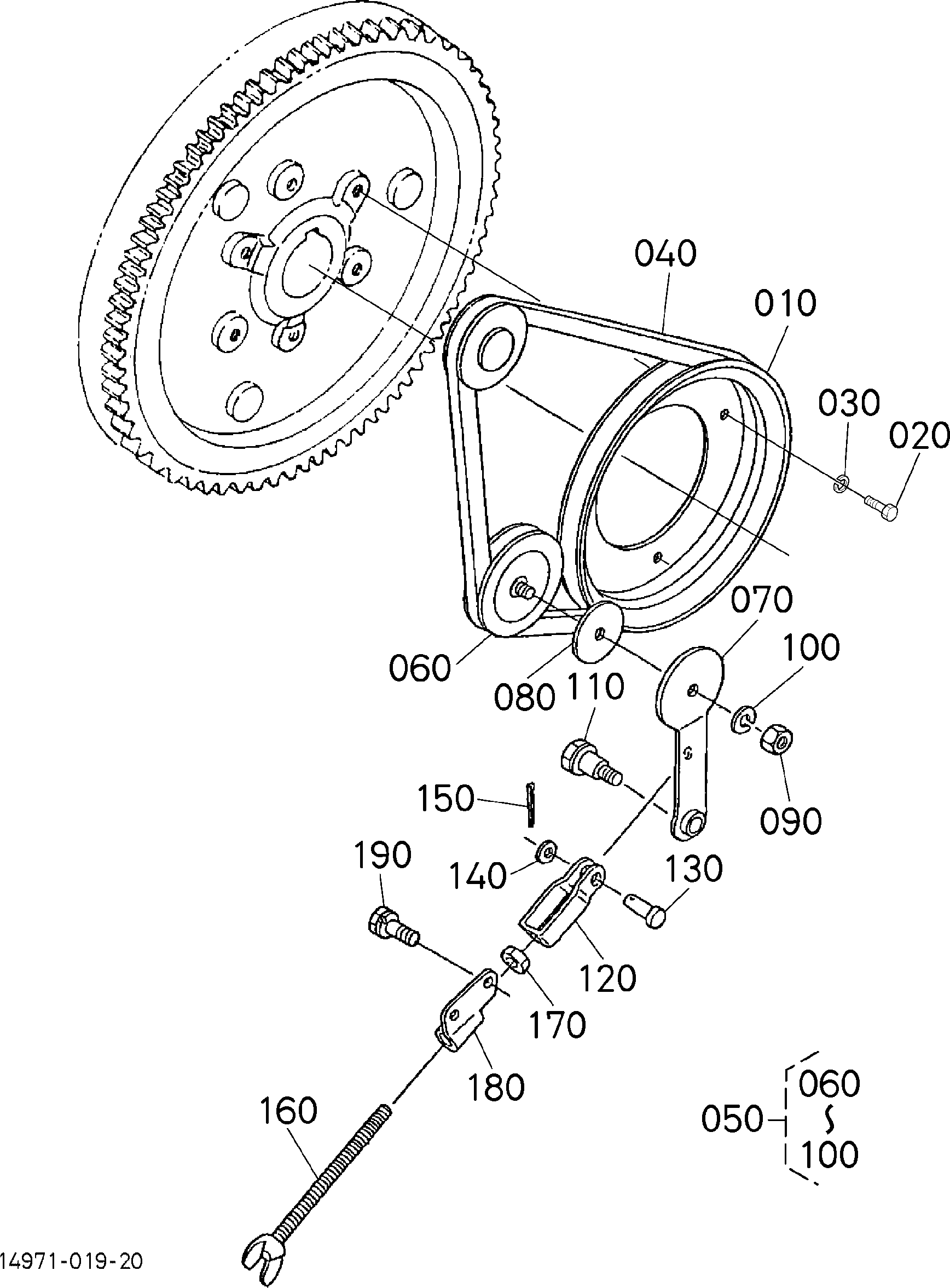

Заводская схема «Тенсион шкив» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1497174280 | Шкив, вентилятор привод | 1 |
| 020 | KBT0105350614 | Болт | 3 |
| 030 | KBT0451260060 | Пружинная шайба | 3 |
| 040 | KBT1G82097010 | Ремень, вентилятор | 1 |
| 050 | KBT1497174302 | В сборе шкив, тенсион | 1 |
| 060 | KBT1454174322 | Шкив, тенсион | 1 |
| 070 | KBT1497174410 | Опора, тен.пуллей | 1 |
| 080 | KBT1491174770 | Колпачок | 1 |
| 090 | KBT0205250080 | Гайка | 1 |
| 100 | KBT0451260080 | Шайба пружина | 1 |
| 110 | KBT1497191310 | Болт, реамер | 1 |
| 120 | KBT1497174362 | Рукоять, тенсион шкив | 1 |
| 130 | KBT0512250816 | Палец, соединение | 1 |
| 140 | KBT0401250080 | Шайба, плаин | 1 |
| 150 | KBT0551150215 | Палец, разрезной | 1 |
| 160 | KBT1970174940 | Болт, тенсион | 1 |
| 170 | KBT0201450060 | Гайка | 1 |
| 180 | KBT1497174952 | Направляющая, тенсион болт | 1 |
| 190 | KBT0102350612 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
