Рама блок — HITACHI TSR65KDS

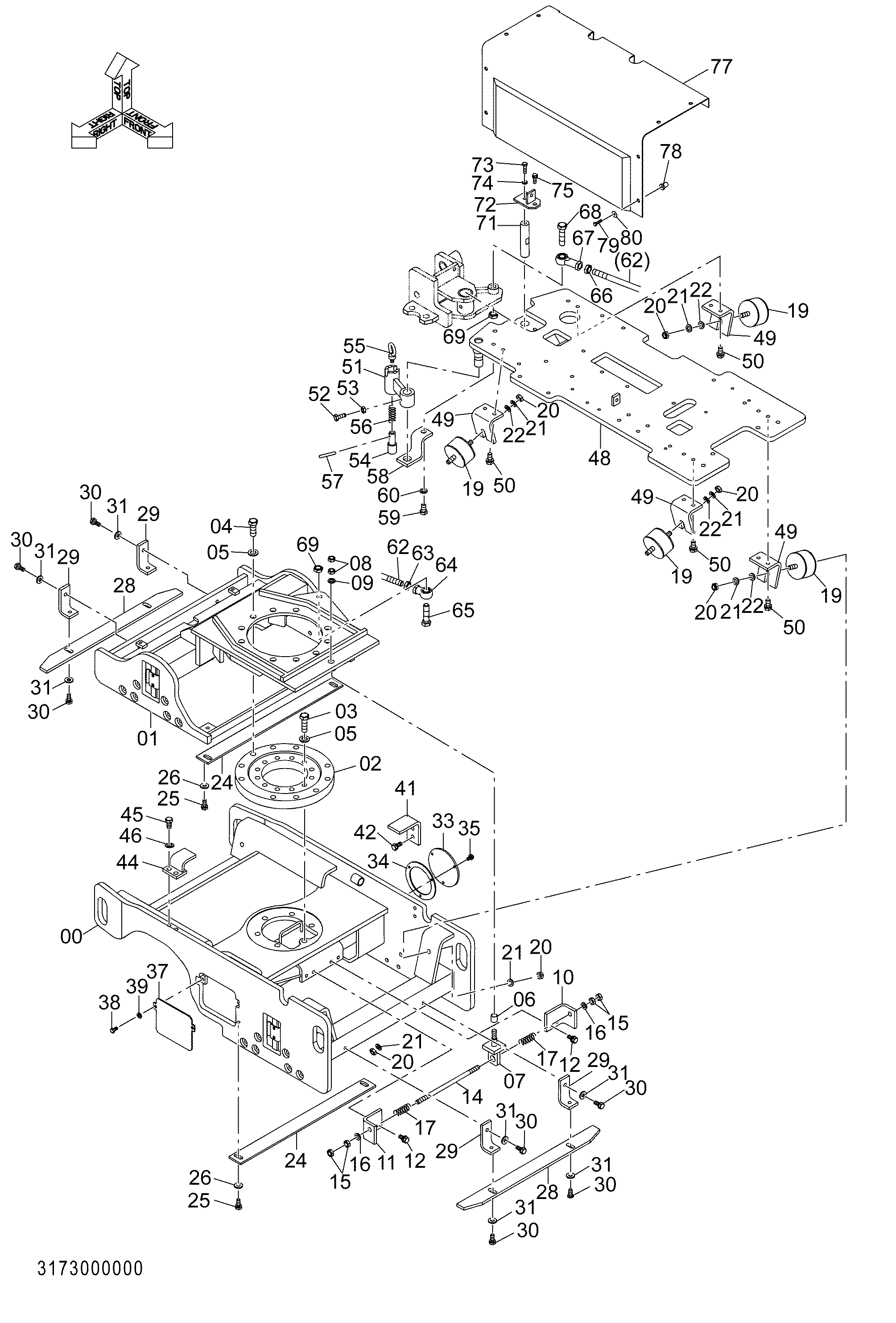

Заводская схема «Рама блок» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	DY3153001000	Рама1	1
01	DY3153002002	Рама2	1
02	DY3153026000	Турнтабле	1
03	DY0180116500	Болт	6
04	DY0180116450	Болт	10
05	DY0251216001	Пружинная шайба	16
06	DY3153021000	Втулка16-20	1
07	DY3153018000	Пружина фулкрум	1
08	DY0181212140	Гайка	2
09	DY0256312110	Шайба	1
10	DY3153019000	Пружина кронштейн L	1
11	DY3153020000	Пружина кронштейн R	1
12	DY0187110253	С шайбой болт	4
14	DY3153031000	Шток265	1
15	DY0181212140	Гайка	4
16	DY0256312110	Шайба	2
17	DY3153024000	Компрессион пружина 3.2	2
19	Y418378	Амортизатор	4
20	DY0181212140	Гайка	8
21	DY0251212001	Пружинная шайба	8
22	DY0256312110	Шайба	4
24	DY3203003001	Инсиде скрапер	2
25	DY0187610253	С шайбой болт	4
26	DY0933110321	Шайба	4
28	DY3203004003	Оутсиде скрапер	2
29	DY3203012000	Скрапер стойка	4
30	DY0187610253	С шайбой болт	8
31	DY0933110321	Шайба	8
33	Y417624	Крышка	1
34	DY3203011000	Корпус крышка манжета	1
35	DY0187606161	С шайбой болт	3
37	DY3203006000	Боковой крышка	1
38	DY0180208164	Болт	2
39	DY0251208001	Пружинная шайба	2
41	DY3203007000	Ограничитель	1
42	DY0187610253	С шайбой болт	2
44	DY3153036001	Ограничитель A	1
45	DY0180212258	Болт	2
46	DY0251212001	Пружинная шайба	2
48	DY3153003002	Рама базовый	1
49	DY3203009000	Базовый опора	4
50	DY0187610253	С шайбой болт	8
51	DY3153034000	Тяга	1
52	DY0180208208	Болт	1
53	DY0181208140	Гайка	1
54	DY3153074000	Стопорный палец	1
55	DY0168100000	Проушина болт	1
56	Y418379	Пружина компрес	1
57	DY0808113016	Пружина палец	1
58	DY3153035000	Кронштейн	1
59	DY0180212250	Болт	1
60	DY0251212001	Пружинная шайба	1
62	DY3153016000	Шток M16	1
63	DY018121634A	Гайка	1
64	DY3153014000	Шток концевой 16L	1
65	DY3153015000	Реамер болт A	1
66	DY0181216340	Гайка	1
67	DY3153013000	Шток концевой 16R	1
68	DY3153033000	Реамер болт B	1
69	DY0181216340	Гайка	2
71	DY3153017012	Палец	1
72	DY3153017040	Палец A пластина	1
73	DY0180210308	Болт	1
74	DY0251210001	Пружина шайба	1
75	DY0187610253	С шайбой болт	1
77	DY3203010003	Крышка	1
78	DY2253006020	Болт держатель	8
79	DY0180806252	Болт	8
80	DY0933110524	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
