Топливный бак — HITACHI TSR65KDS

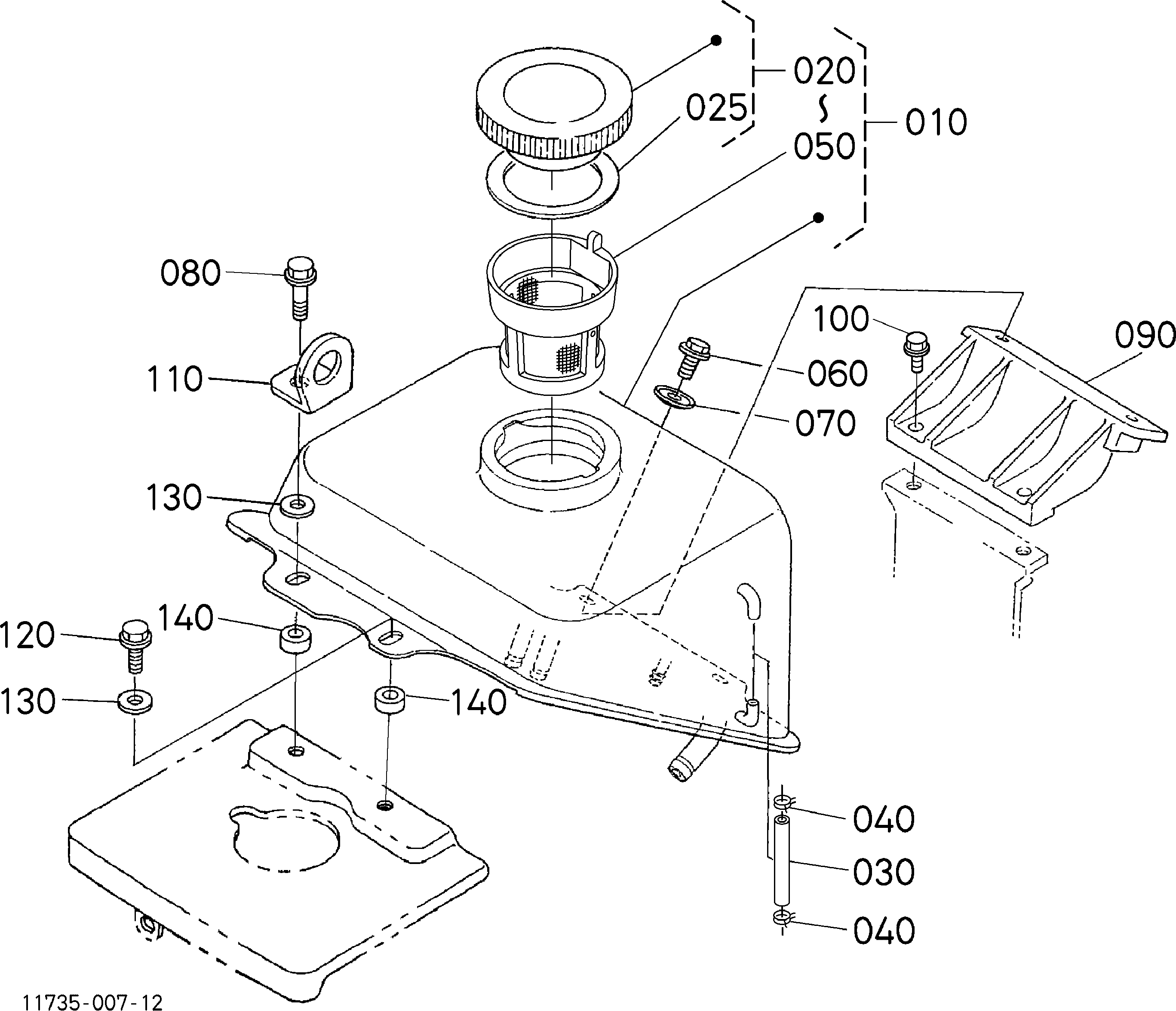

Заводская схема «Топливный бак» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1427941019 | В сборе бак, топливный | 1 |
| 020 | KBT1252141030 | В сборе колпачок, топливный бак | 1 |
| 025 | KBT1252141340 | Прокладка, бак колпачок | 1 |
| 030 | KBT1387141710 | Указатель, топливный | 1 |
| 040 | KBT1387141770 | Лента, трубка | 2 |
| 050 | KBT1254541350 | Фильтр, топливный бак | 1 |
| 060 | KBT0175450820 | Болт, фланец | 2 |
| 070 | KBT1428941370 | Шайба, топливный бак | 2 |
| 080 | KBT0175450855 | Болт, фланец | 1 |
| 090 | KBT1428941130 | Опора, топливный бак | 1 |
| 100 | KBT0175450630 | Болт, фланец | 2 |
| 110 | KBT1G12201750 | Крюк, двигатель | 1 |
| 120 | KBT0175450830 | Болт, фланец | 1 |
| 130 | KBT1115177380 | Шайба, плаин | 2 |
| 140 | KBT6819193722 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
