Каток блок — HITACHI TSR65KDS

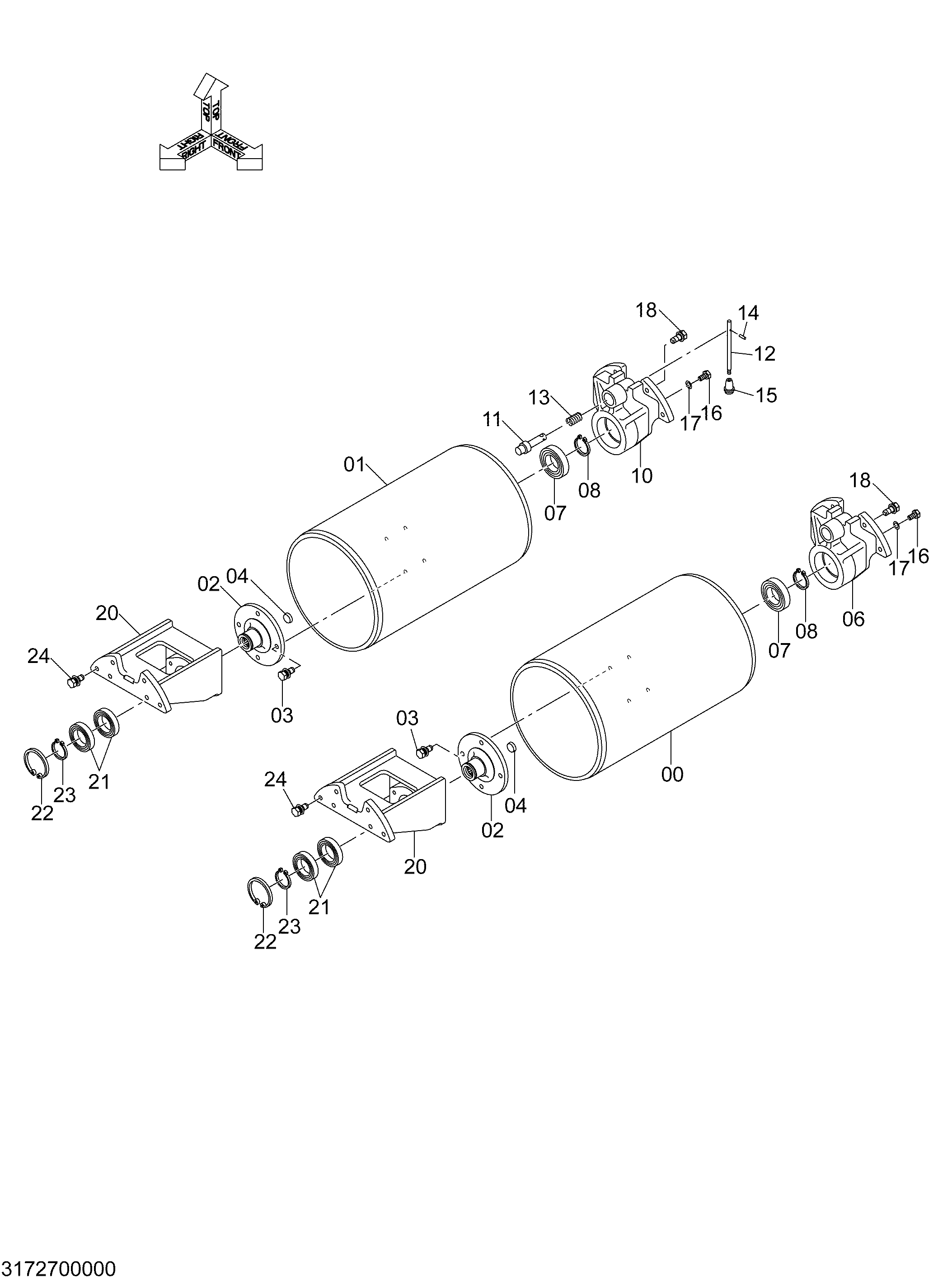

Заводская схема «Каток блок» для HITACHI TSR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | DY3202701002 | Передний каток | 1 |
| 01 | DY3202702002 | Задний каток | 1 |
| 02 | Y302502 | Вал | 2 |
| 03 | DY0187612303 | С шайбой болт | 8 |
| 04 | Y418373 | Пробка | 2 |
| 06 | Y200555 | Левый кронштейн | 1 |
| 07 | 4019015 | Шариковый подшипник | 2 |
| 08 | 991345 | Стопорное кольцо | 2 |
| 10 | Y200556 | Левый кронштейн | 1 |
| 11 | Y418374 | Ограничитель вал | 1 |
| 12 | Y418376 | Шток | 1 |
| 13 | DY3422704000 | Обратный пружина | 1 |
| 14 | 4116304 | Пружинный штифт | 1 |
| 15 | Y418377 | Рукоятка | 1 |
| 16 | DY0180210204 | Болт | 2 |
| 17 | DY0251210001 | Пружинная шайба | 2 |
| 18 | DY0187712303 | С шайбой болт | 12 |
| 20 | Y200557 | Правый кронштейн | 2 |
| 21 | 4048056 | Шариковый подшипник | 4 |
| 22 | 988850 | Стопорное кольцо | 2 |
| 23 | 991345 | Стопорное кольцо | 2 |
| 24 | DY0187712303 | С шайбой болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TSR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
