TPD40RF — HITACHI TPD40RF

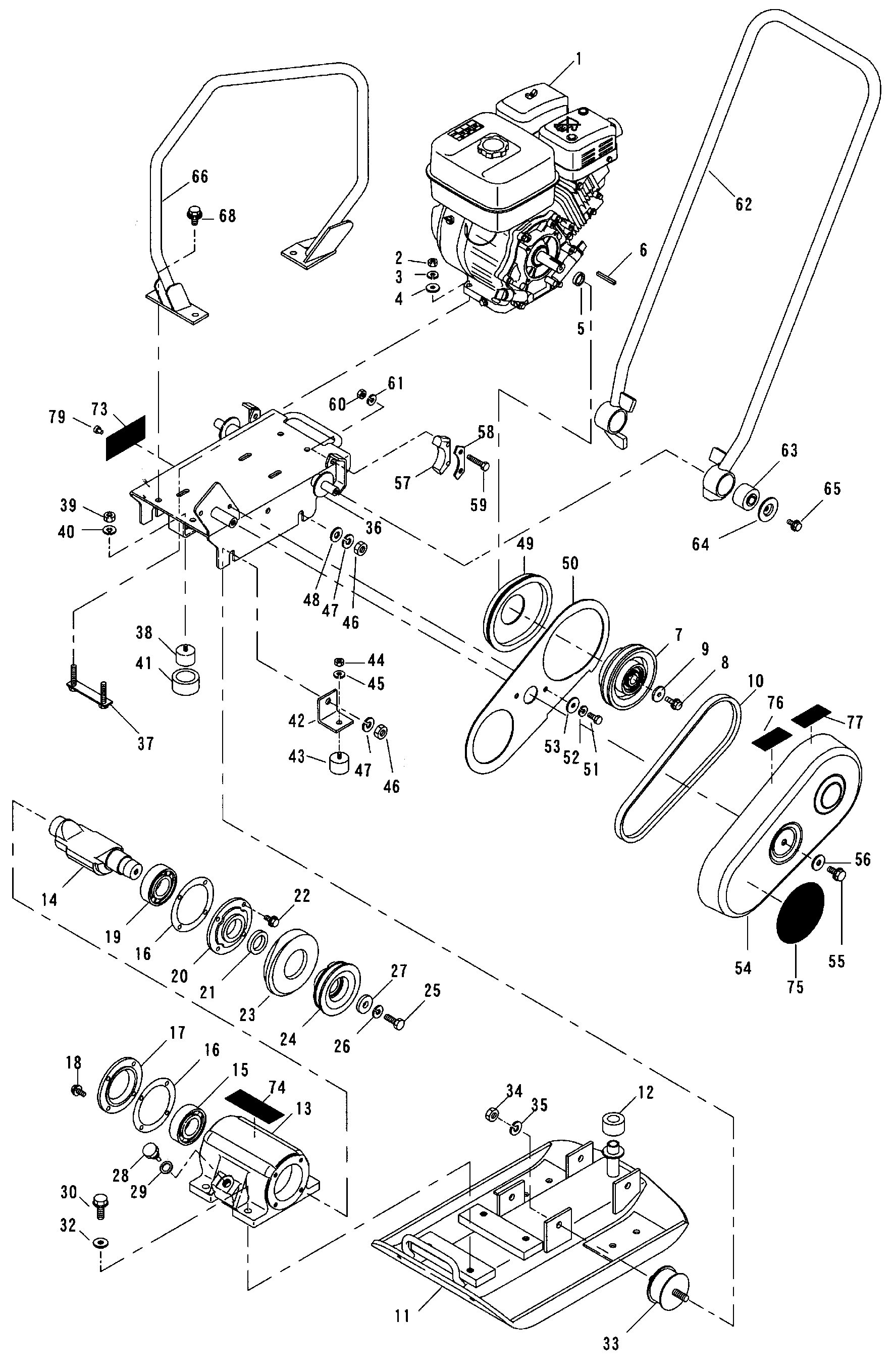

Заводская схема «TPD40RF» для HITACHI TPD40RF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYEH092F40080	Двигатель EH09-2D	1
2	DY0902010810	Нйлокк гайка	4
3	DY0251208001	Пружинная шайба	4
4	DY0256308410	Плоский шайба	4
5	DY1402101000	Двигатель втулка	1
6	DY0311005350	Шпонка	1
7	DY1421320000	Кентрифугал муфта	1
8	DY0187608203	Комбинированный болт	1
9	DY0933110121	Шайба	1
10	DY0788702950	V ремень	1
11	DY1042500000	Опора базовый	1
12	DY1402505000	Амортизатор	1
13	DY1042804010	Кронштейн	1
14	DY1041206000	Вибратион вал	1
15	DY0521163078	Подшипник	2
16	DY1411211000 замена: YJ00002676	Прокладка	2
16	YJ00002676	Прокладка	2
17	DY1411207000	Подшипник фиксатор	1
18	DY0187608253	Комбинированный болт	4
20	DY1972808010	Подшипник фиксатор	1
21	DY0402830451	Масляный уплотнение	1
22	DY0187608253	Комбинированный болт	4
23	DY1042801000	Вибратион боот	1
24	DY1402801000	Вал шкив	1
25	DY0180210304	Болт	1
26	DY0251210001	Пружинная шайба	1
27	DY0933110171	Шайба	1
28	DY1351213000	Масляный пробка	1
29	DY1311215000	Манжета	1
30	DY0187612403	Болт	4
32	DY0933110031	Шайба	4
33	DY1401312000	Резиновый исолатор	4
34	DY0181210140	Гайка	4
35	DY0251210001	Пружинная шайба	4
36	DY1043001000	Двигатель базовый	1
37	DY1043005000	Болт стойка	2
38	DY1351416000	Ограничитель резиновый	1
39	DY0181210140	Гайка	1
40	DY0251210001	Пружинная шайба	1
41	DY1973006000	Амортизатор	1
42	DY1402506000	Ограничитель угол	1
43	DY1333099000	Ограничитель резиновый	1
44	DY0181210140	Гайка	1
45	DY0251210001	Пружинная шайба	1
46	DY0902011010	Нйлокк гайка	4
47	DY0251210001	Пружинная шайба	4
48	DY0933110011	Шайба	3
49	DY1923003000	Двигатель боот	1
50	DY1043002000	Внутренний крышка	1
51	DY0180208208	Болт	2
52	DY0251208001	Пружинная шайба	2
53	DY0933110581	Шайба	2
54	DY1351330004-H	Шкив крышка	1
54	DY1351330004	Шкив крышка	1
55	DY0187610253	Комбинированный болт	2
56	DY0933110011	Шайба	2
57	DY1973302020	Ограничитель резиновый	2
58	DY1973302030	Резиновый фиксатор	2
59	DY0180208408	Болт	4
60	DY0902010810	Нйлокк гайка	4
61	DY0251208001	Пружинная шайба	4
62	DY1043301000	Рукоятка	1
63	DY1501415000	Резиновый исолатор	2
64	DY1403320200	Остановка пластина	2
65	DY0187608203	Комбинированный болт	2
66	DY1044011000	Подъём крюк	1
68	DY0187610253	Комбинированный болт	4
74	DY1063502000	Наклейка	1
74	DY1403500200	Наклейка	1
75	DY1043503000	Наклейка	1
75	DY2253504000	Наклейка	1
76	DY1353501101	Наклейка	1
77	DY1353510100	Наклейка	1
79	DY0945124092	Заклёпка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TPD40RF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
