TP80Y — HITACHI TP80Y

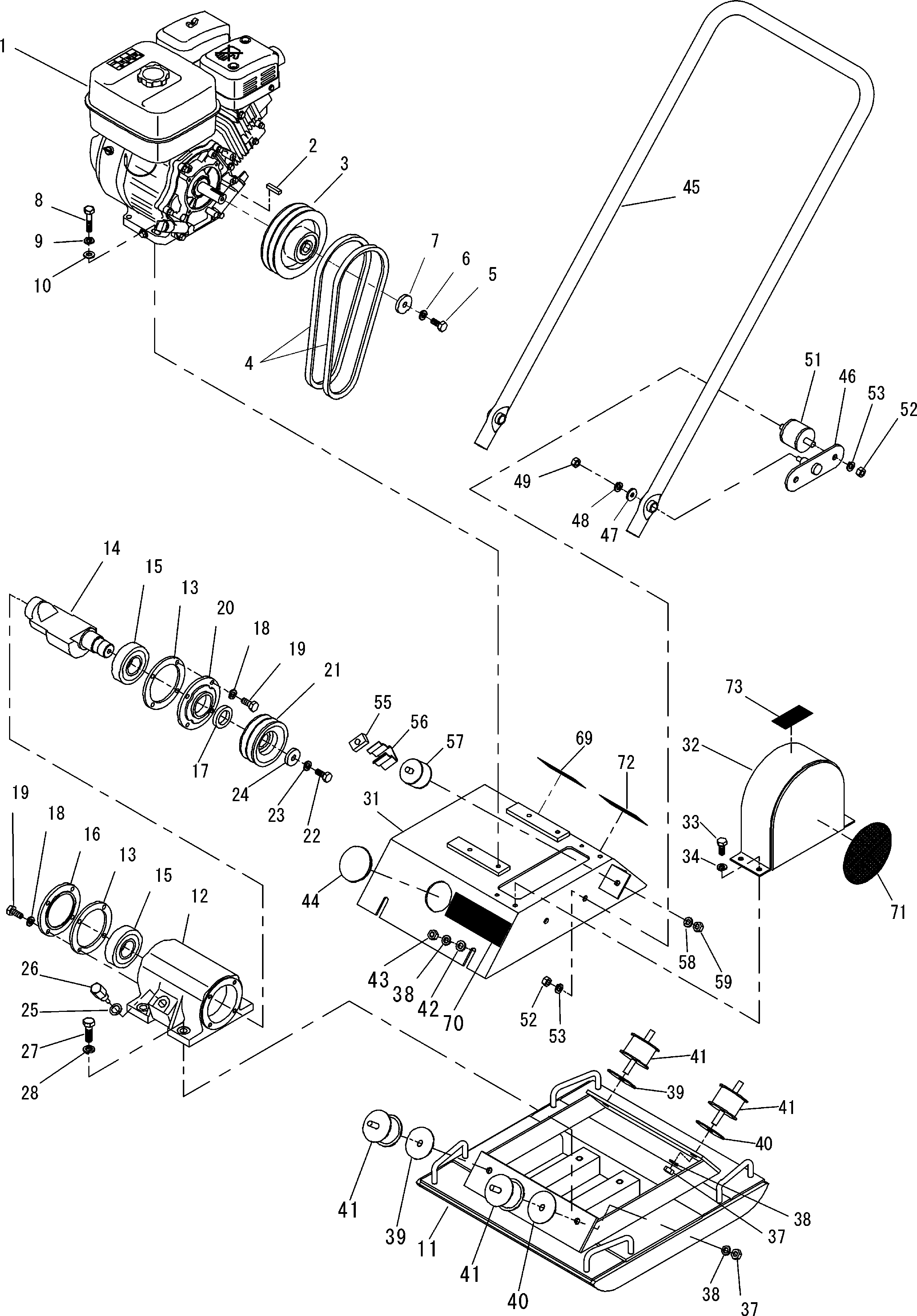

Заводская схема «TP80Y» для HITACHI TP80Y. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYEX170D40081	Двигатель EX17D	1
2	DY0311005450	Шпонка	1
3	DY1111310001	Кентрифугал муфта	1
4	DY0323203020	V ремень	2
5	DY0180108300	Болт	1
6	DY0251208001	Пружинная шайба	1
7	DY0933110231	Шайба	1
8	DY0180108404	Болт	4
9	DY0251208001	Пружинная шайба	8
10	DY0256308110	Плоский шайба	4
11	DY1101100001	Опора базовый	1
12	DY1101203000	Кронштейн	1
13	DY1411211000 замена: YJ00002676	Прокладка	2
13	YJ00002676	Прокладка	2
14	DY1101205001	Вибратион вал	1
15	DY0533103073	Подшипник	2
16	DY1972808010	Подшипник фиксатор	1
17	DY0402830451	Масляный уплотнение	1
18	DY0251208001	Пружинная шайба	8
19	DY0180108200	Болт	8
20	DY1411207000	Беарингретаинер	1
21	DY1351210000	Вал шкив	1
22	DY0180110200	Болт	1
23	DY0251210001	Пружинная шайба	1
24	DY0933110171	Шайба	1
25	DY1311215000	Манжета	1
26	DY1101215100	Масляный пробка	1
27	DY0180112400	Болт	4
28	DY0251312002	Пружинная шайба	4
31	DY1121300005	Двигатель базовый	1
32	DY1101315001-H	Шкив крышка	1
32	DY1101315001	Шкив крышка	1
33	DY0180108254	Болт	4
34	DY0251208001	Пружинная шайба	4
37	DY0181210110	Гайка	4
38	DY0251210001	Пружинная шайба	8
39	DY0933110591	Шайба	2
40	DY0933110601	Шайба	2
41	DY1111304000	Резиновый исолатор	4
42	DY0933110011	Шайба	4
43	DY0902011010	Нйлокк гайка	4
44	DY1501310001	Колпачок	1
45	DY1101401001	Рукоятка	1
46	DY1101420000	Рукоятка защёлка	2
47	DY0933110201	Шайба	2
48	DY0251208001	Пружинная шайба	2
49	DY0902010810	Нйлокк гайка	2
51	DY1101425000	Резиновый исолатор	4
52	DY0902011010	Нйлокк гайка	8
53	DY0251210001	Пружинная шайба	8
55	DY1101342000	Гайка	2
56	DY1101343000	Ограничитель	2
57	DY1101351000	Каткхинг резиновый	2
58	DY0251210001	Пружинная шайба	2
59	DY0181210110	Гайка	2
70	DY1113500300	Наклейка	1
71	DY1043503000	Наклейка	1
71	DY2253504000	Наклейка	1
72	DY1353501101	Наклейка	1
73	DY1353510100	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TP80Y и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
