TP110 — HITACHI TP110

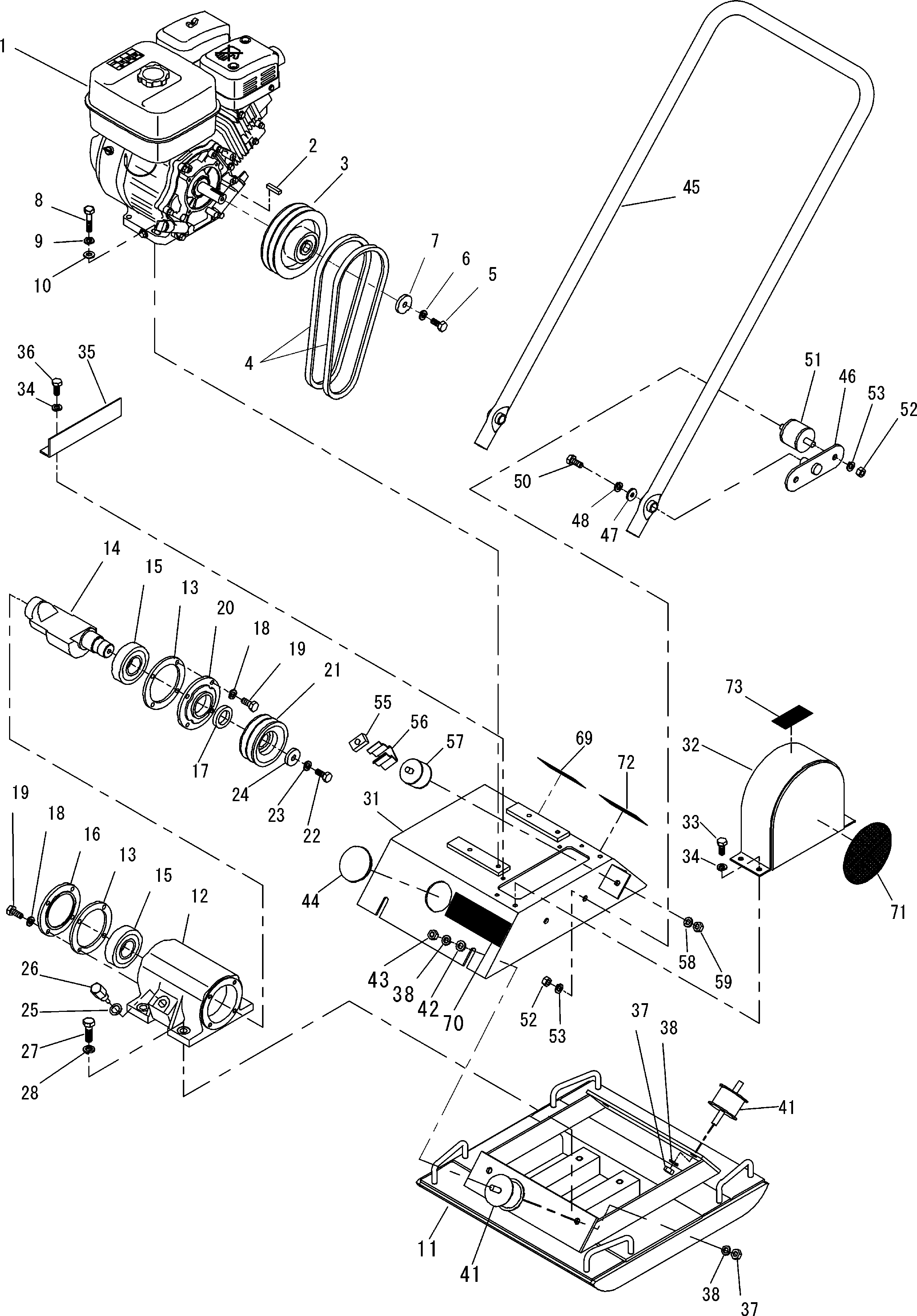

Заводская схема «TP110» для HITACHI TP110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYEX170D40081	Двигатель EX17D	1
2	DY0311005450	Шпонка	1
3	DY1551320002	Кентрифугал муфта	1
4	DY0323203020	V ремень	2
5	DY0180108350	Болт	1
6	DY0251208001	Пружинная шайба	1
7	DY0933110231	Шайба	1
8	DY0180208407	Болт	4
9	DY0251208001	Пружинная шайба	4
10	DY0256308410	Плоский шайба	4
11	DY1201100004	Опора базовый	1
12	DY1201203000	Кронштейн	1
14	DY1201205000	Вибратион вал	1
15	DY0533103073	Подшипник	2
16	DY1201209000	Подшипник фиксатор	1
17	DY0402830451	Масляный уплотнение	1
18	DY0251208001	Пружинная шайба	8
19	DY0180108250	Болт	8
20	DY1201207000	Подшипник фиксатор	1
21	DY1351210000	Вал шкив	1
22	DY0180210250	Болт	1
23	DY0251210001	Пружинная шайба	1
24	DY0933110171	Шайба	1
25	DY1311215000	Манжета	1
26	DY1101215001	Масляный пробка	1
27	DY0180114450	Болт	4
28	DY0251114001	Пружинная шайба	4
31	DY1201300002	Двигатель базовый	1
32	DY1101315001	Шкив крышка	1
33	DY0180108254	Болт	4
34	DY0251208001	Пружинная шайба	6
35	DY1201317000	Пыль крышка	1
36	DY0180208164	Болт	2
37	DY01801212110	Гайка	4
38	DY0251212001	Пружинная шайба	8
41	DY1801312000	Резиновый исолатор	4
42	DY0933110211	Шайба	4
43	DY0902011210	Нйлокк гайка	4
44	DY1501310001	Колпачок	1
45	DY1201410000	Рукоятка	1
46	DY1201420000	Рукоятка защёлка	1
47	DY0933110201	Шайба	2
48	DY0251208001	Пружинная шайба	2
50	DY0180208164	Болт	2
51	DY1201425000	Резиновый исолатор	4
52	DY0902011210	Нйлокк гайка	8
53	DY0251212001	Пружинная шайба	8
55	DY1101342000	Гайка	2
56	DY1101353000	Ограничитель	2
57	DY1101341000	Каткхинг резиновый
58	DY0251210001	Пружинная шайба	2
59	DY0181210110	Гайка	2
70	DY1203500300	Наклейка	1
71	DY2253504000	Наклейка	1
72	DY1353501100	Наклейка	1
73	DY1353510100	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TP110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
