Вибратион блок — HITACHI TMR75KDS

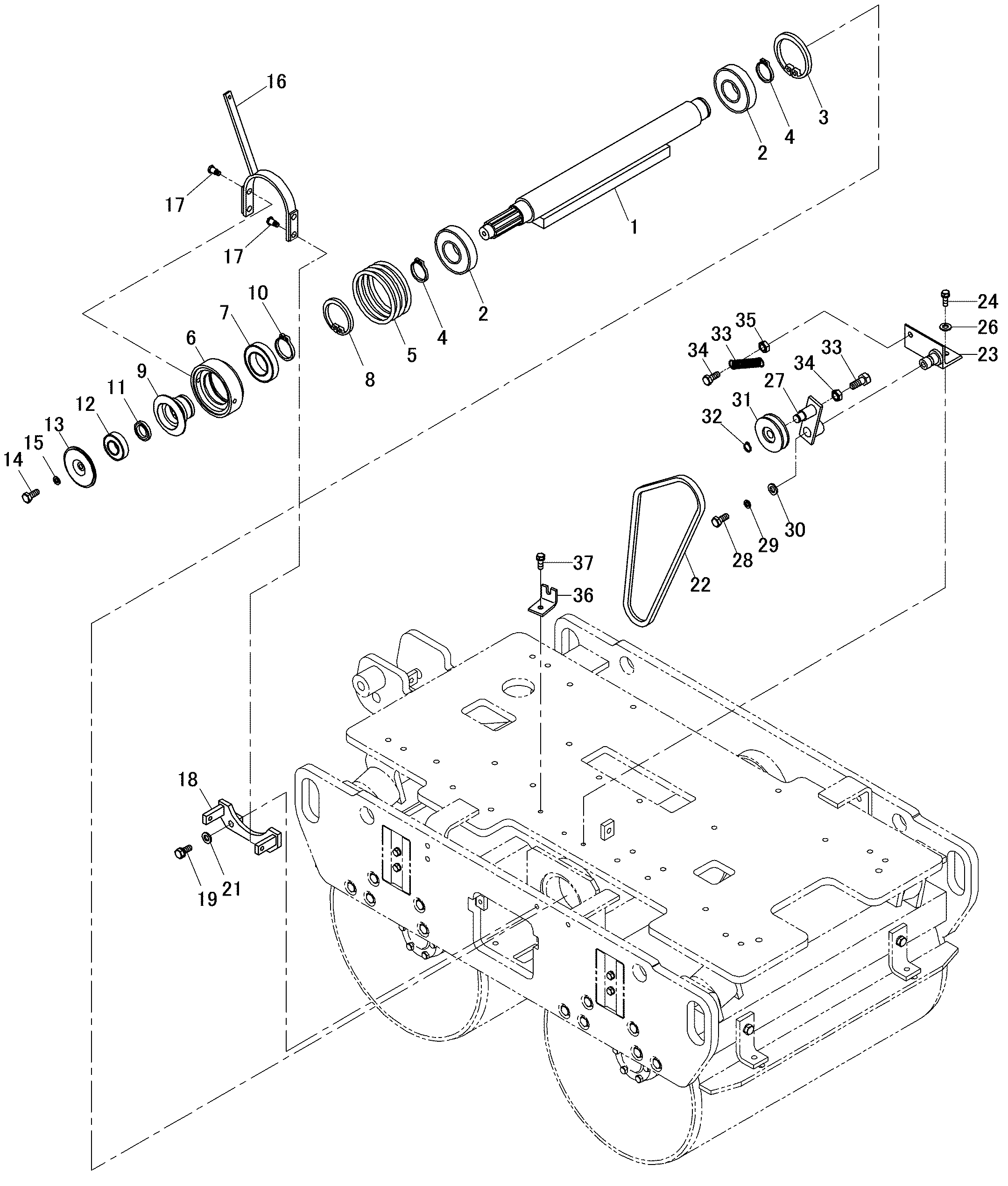

Заводская схема «Вибратион блок» для HITACHI TMR75KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY3252501000 | Вибратион вал | 1 |
| 2 | DY0521563081 | Подшипник | 2 |
| 3 | DY0804209000 | Стопорное кольцо | 1 |
| 4 | DY0804104000 | Стопорное кольцо | 2 |
| 5 | DY2412511001 | Муфта пружина | 1 |
| 6 | DY3202510001 | Схифтер | 1 |
| 7 | DY0521560097 | Подшипник | 1 |
| 8 | DY0804207500 | Стопорное кольцо | 1 |
| 9 | DY2512508002 | Скольжение шкив | 1 |
| 10 | DY0804104500 | Стопорное кольцо | 1 |
| 11 | DY2512507002 | Втулка | 1 |
| 12 | DY0521362051 | Подшипник | 1 |
| 13 | DY2512509002 | Шкив | 1 |
| 14 | DY0180108250 | Болт | 1 |
| 15 | DY0251308002 | Пружинная шайба | 1 |
| 16 | DY3202502000 | Схифт рычаг | 1 |
| 17 | DY2412525002 | Схифт болт | 4 |
| 18 | DY3152503000 | Схифт рычаг опора | 1 |
| 19 | DY0187610303 | Комбинированный болт | 2 |
| 21 | DY0933110321 | Шайба | 2 |
| 22 | DY0323203320 | V ремень | 1 |
| 23 | DY3202504000 | Тенсион кронштейн | 1 |
| 24 | DY0187608253 | Комбинированный болт | 2 |
| 26 | DY0933110221 | Шайба | 2 |
| 27 | DY3202506000 | Ремень тенсионер | 1 |
| 28 | DY0180210204 | Болт | 1 |
| 29 | DY0251210001 | Пружинная шайба | 1 |
| 30 | DY0933110321 | Шайба | 1 |
| 31 | DY3202507000 | V направляющее колесо | 1 |
| 32 | DY0804101500 | Стопорное кольцо | 1 |
| 33 | DY2763340000 | Пружина | 1 |
| 34 | DY0180210354 | Болт | 2 |
| 35 | DY0181210140 | Гайка | 2 |
| 36 | DY3202508000 | Провод опора | 1 |
| 37 | DY0187610253 | Комбинированный болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TMR75KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
