Ороситель блок — HITACHI TMR65KDS

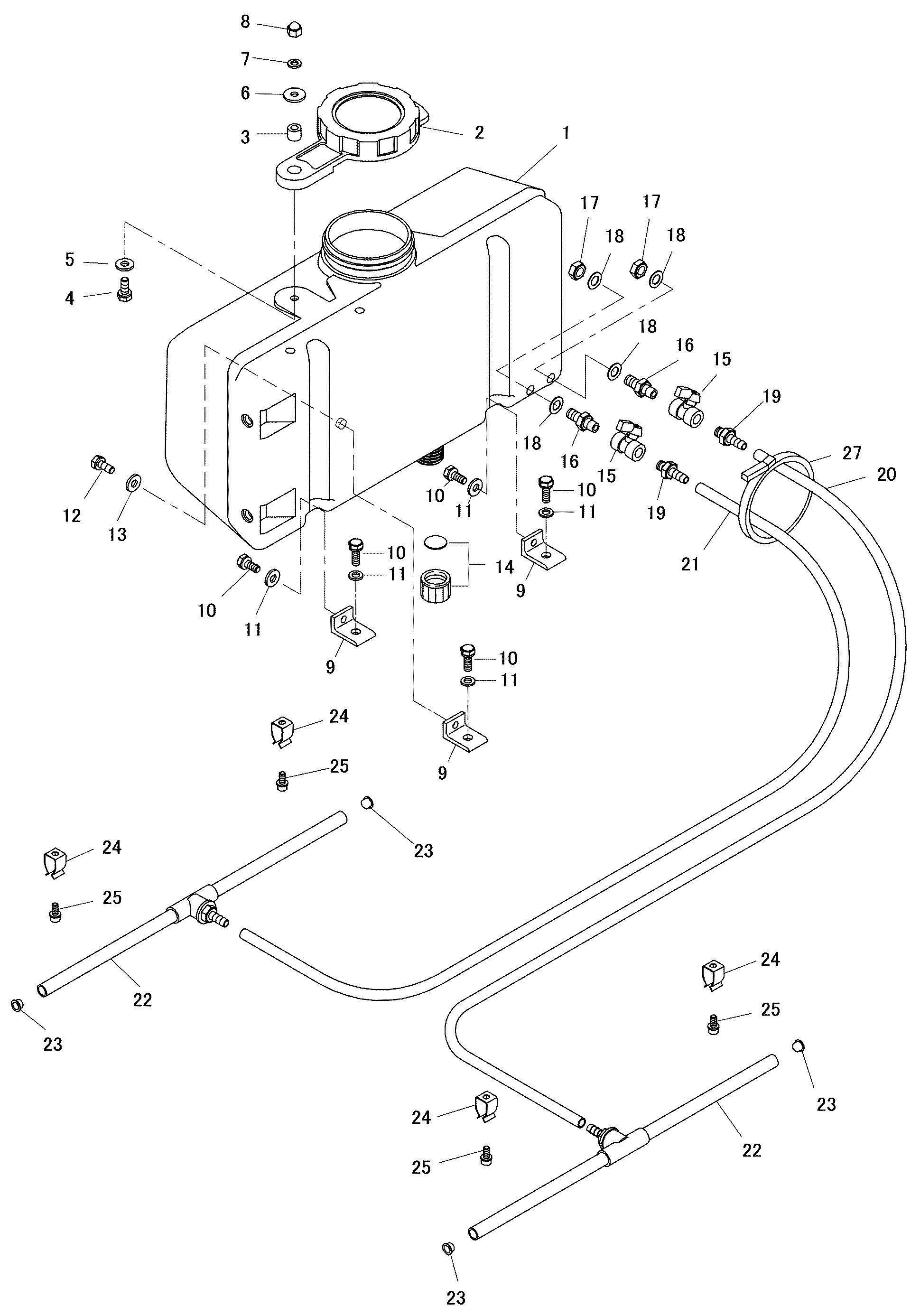

Заводская схема «Ороситель блок» для HITACHI TMR65KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY3203250001 | Водяной бак | 1 |
| 2 | DY3203201080 | Бак колпачок | 1 |
| 3 | DY3203201090 | Колпачок втулка | 1 |
| 4 | DY0180910352 | Болт | 1 |
| 5 | DY0256310520 | Плоский шайба | 1 |
| 6 | DY0933110011 | Шайба | 1 |
| 7 | DY0251210001 | Пружинная шайба | 1 |
| 8 | DY0183010340 | Колпачок гайка | 1 |
| 9 | DY3203202001 | Бак опора | 3 |
| 10 | DY0187610203 | Комбинированный болт | 6 |
| 11 | DY0933110321 | Шайба | 6 |
| 12 | DY0187610253 | Болт | 1 |
| 13 | DY0933110321 | Шайба | 1 |
| 14 | DY3203201030 | Дренажный колпачок | 1 |
| 15 | DY0916030301 | Ороситель кокк | 2 |
| 16 | DY3203204000 | Разъём | 2 |
| 17 | DY3203205000 | Гайка | 2 |
| 18 | DY3203206000 | Манжета | 4 |
| 19 | DY0852107046 | Ниппель | 2 |
| 20 | DY0926108062 | Ороситель шланг | 1 |
| 21 | DY0926108071 | Ороситель шланг | 1 |
| 22 | DY3203207000 | Водяной форсунка | 2 |
| 23 | DY0922101100 | Колпачок | 4 |
| 24 | DY3203208000 | Форсунка защёлка | 4 |
| 25 | DY0195108162 | Разъём головка болт | 4 |
| 27 | DY092130200T | TIE врап лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TMR65KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
