Масляный блок — HITACHI TMR55KDS

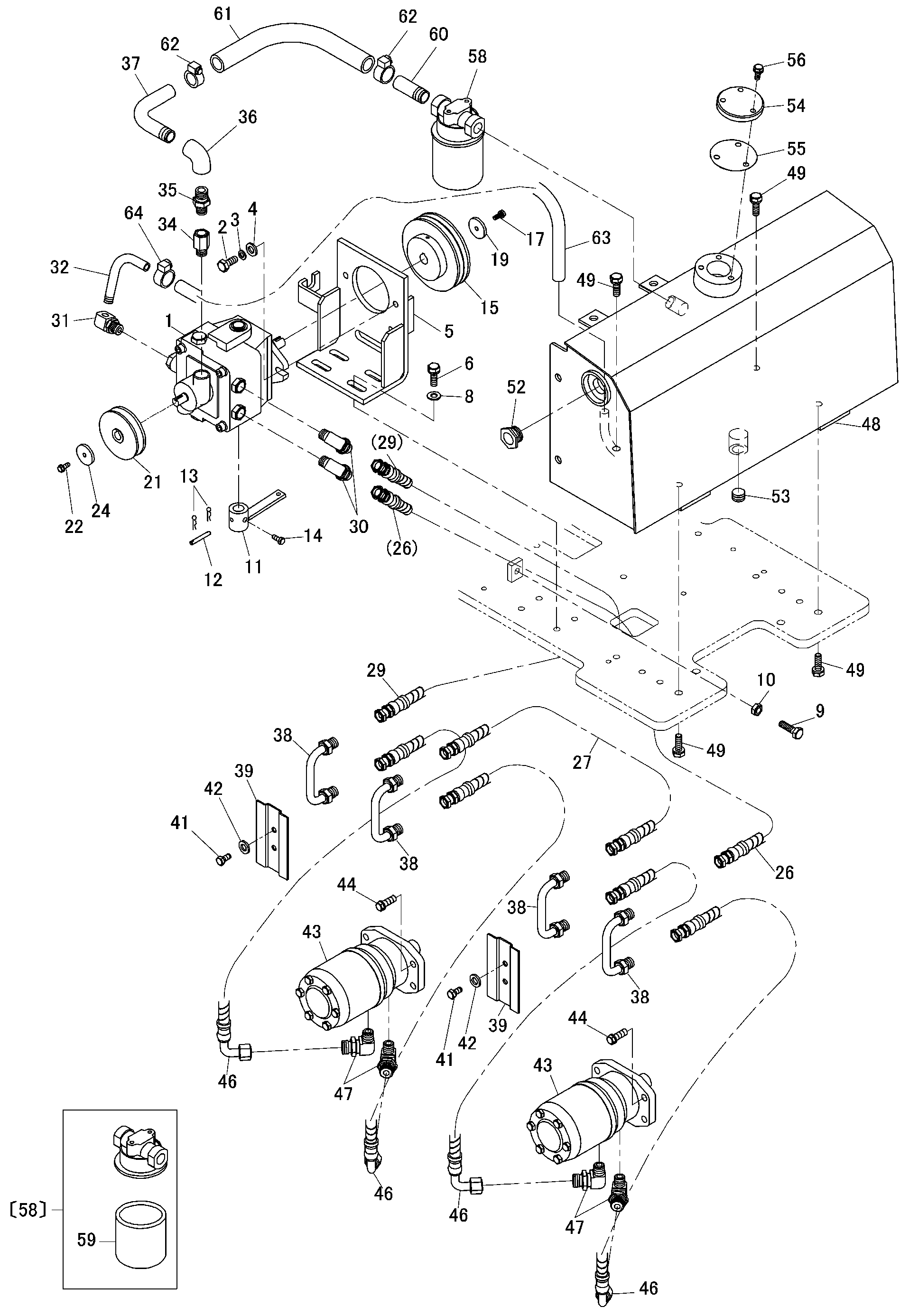

Заводская схема «Масляный блок» для HITACHI TMR55KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY0853000005	Гидравлический насос	1
2	DY0180210308	Болт	2
3	DY0251210001	Пружинная шайба	2
4	DY0933110321	Шайба	2
5	DY3202401000	Насос кронштейн	1
6	DY0187610303	Комбинированный болт	4
8	DY0933110321	Шайба	4
9	DY0180210354	Болт	1
10	DY0181210140	Гайка	1
11	DY3202402002	Рычаг управления	1
12	DY2762307000	Рычаг палец	1
13	DY0809102231	Стопорный палец	2
14	DY0180108160	Болт	1
15	DY3202403000	Насос шкив	1
17	DY0187606201	Комбинированный болт	1
19	DY0933110431	Шайба	1
21	DY3202404001	Насос шкив	1
22	DY0187606161	Комбинированный болт	1
24	DY0933110431	Шайба	1
26	DY0851000060	Гидравлический шланг	1
27	DY0851000070	Гидравлический шланг	1
29	DY0851000080	Гидравлический шланг	1
30	DY0852010081	Угловой штуцер	2
31	DY0852010261	Угловой штуцер	1
32	DY0302052910	Удлинённый бенд	1
34	DY0852503001	Втулка	1
35	DY0852103011	Штуцер	1
36	DY0301114410	Угловой штуцер	1
37	DY0302054010	Бенд	1
38	DY3202405000	Бйпасс трубка	4
39	DY3202406000	Трубка опора	2
41	DY0180208164	Болт	4
42	DY0256308110	Плоский шайба	4
43	DY0854000004	Гидравлический гидромотор	2
44	DY0187610303	Комбинированный болт	8
46	DY0851000090	Гидравлический шланг	4
47	DY0852011051	Угловой штуцер	4
48	DY3202408003	Гидробак	1
49	DY0187610303	Комбинированный болт	4
52	DY0909116006	Масляный указатель	1
53	DY0301760420	Дренажный пробка	1
54	DY3202409000	Колпачок	1
55	DY3202410000	Манжета	1
56	DY0187608203	Комбинированный болт	3
58	DY0850130020	Фильтр	1
59	DY0850130022	Гидравлический масляный фильтр картридж	1
60	DY0852107017	Ниппель	1
61	DY3252411000	Всасывание шланг	1
62	DY0921013030	Шланг лента	2
63	DY3202412000	Дренажный шланг	1
64	DY0921013020	Шланг лента	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TMR55KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
