TLN28DL — HITACHI TLN28DL

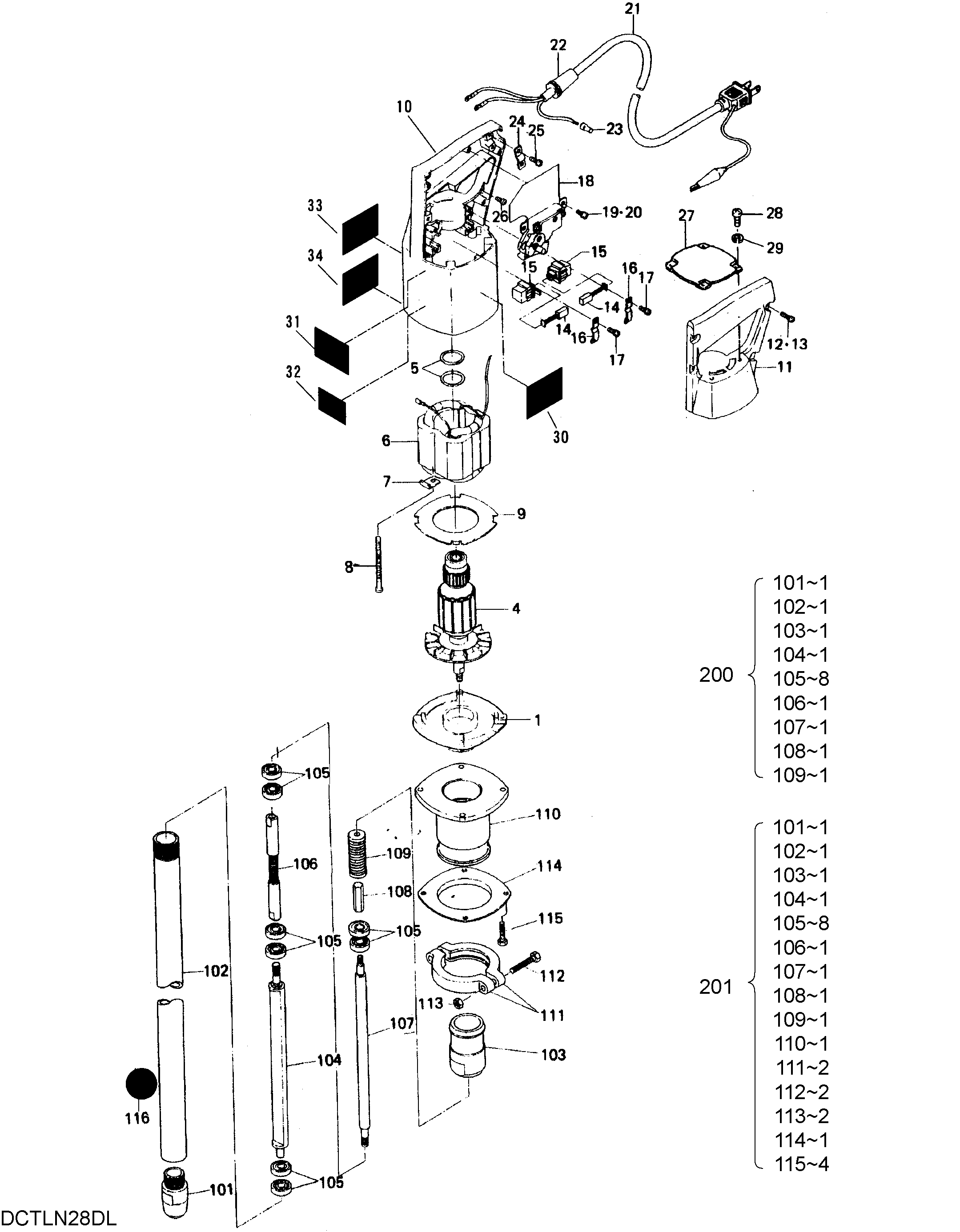

Заводская схема «TLN28DL» для HITACHI TLN28DL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1-29	DY6904000000	Гидромотор в сборе	1
1	DY7030010010	Подшипник корпус	1
4	DY7030010020	Арматуре	1
5	DY0935206292	Ваве шайба	2
6	DY7030010030	Фиелд коил	1
7	DY7030010040	Фиелд коил фиксатор	2
8	DY0111105606	Винт	2
9	DY7030010050	Воздушный направляющая	1
10	DY7030010060	Гидромотор корпус	1
11	DY7030010070	Рукоятка крышка	1
12	DY0111104156	Винт	4
13	DY0251204001	Пружинная шайба	4
14	DY7030010080	Карбон щётка	2
15	DY7030010090	Щётка держатель	2
16	DY7030010100	Щётка держатель фиксатор	2
17	DY0111104126	Винт	2
18	DY0983000051	Выключатель	1
19	DY0111104086	Винт	2
20	DY0251204001	Пружинная шайба	2
21	DY0980602500	Трос	1
22	DY7030010110	Трос защита	1
23	DY0981063000	Клемма	1
24	DY7030010120	Трос хомут	1
25	DY0111104106	Винт	2
26	DY0111104086	Винт	1
27	DY7030010130	Водяной тигхт колпачок	1
28	DY0111104066	Винт	4
29	DY0251204001	Пружинная шайба	4
31	DY1353510000	Наклейка	1
32	DY6904201001	Наклейка	1
33	DY7561903000	Наклейка	1
34	DY7561905000	Наклейка	1
101	DY6930020010	Головка	1
102	DY6940020020	Унбаланкер корпус	1
103	DY6930020030	Корпус соединение	1
104	DY6940020040	Унбаланкер	1
105	DY0521206081	Подшипник	8
106	DY6940020100	Флексибле вал	1
107	DY6940020210	Вал	1
108	DY6930020220	Соединение	1
109	DY6930020300	Пружина муфта	1
110	DY6930020410	Резиновый исолатор	1
111	DY6930020420	Лента	2
112	DY0180206454	Болт	2
113	DY0181206140	Гайка	2
114	DY6930020430	Резиновый исолатор фиксатор	1
115	DY0180205304	Болт	4
116	DY7990000010	Наклейка	1
200	DY6942000000	Екскитер в сборе	1
201	DY6941000000	Вибратион в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TLN28DL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
