Тлн-к — HITACHI TLN-K

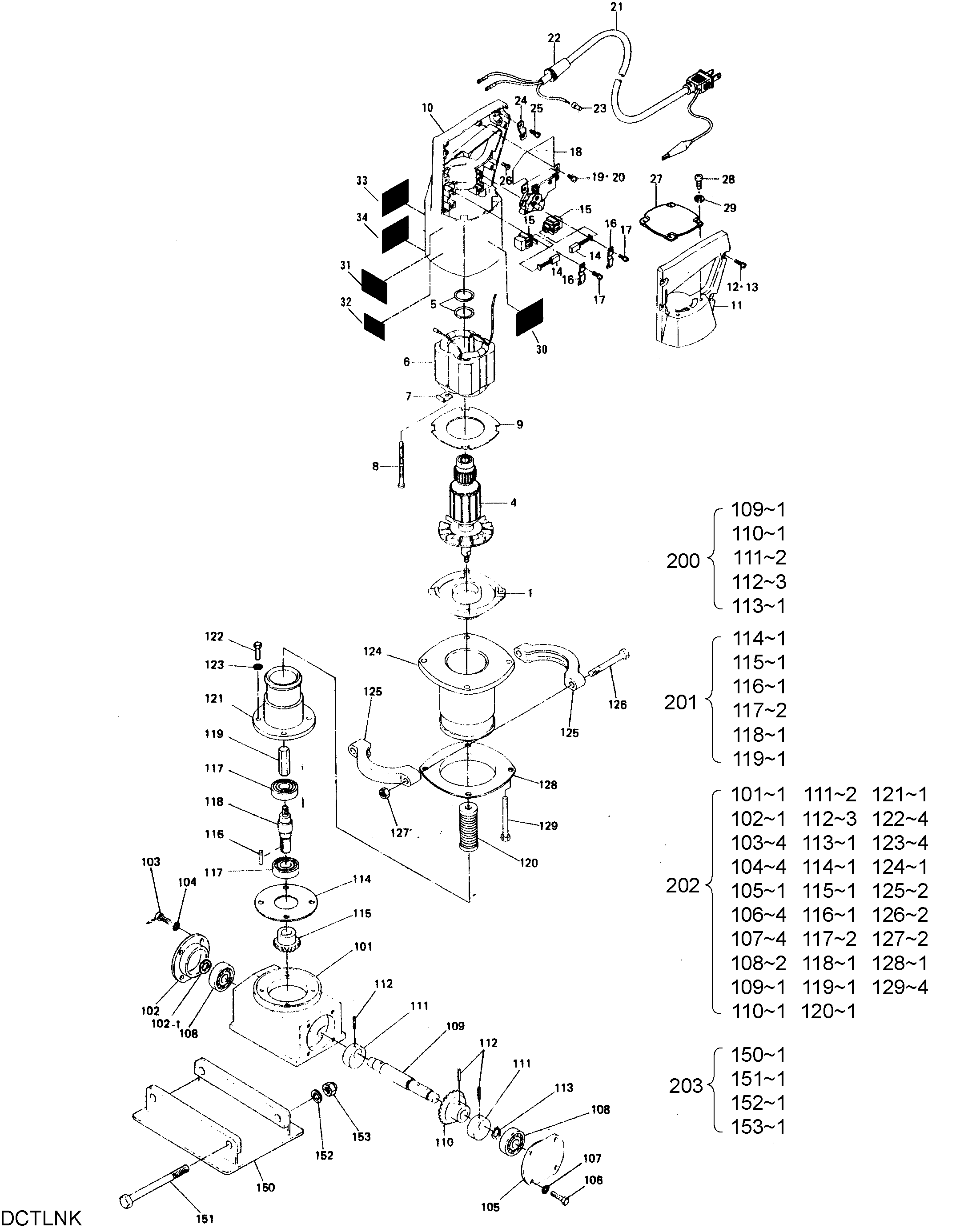

Заводская схема «Тлн-к» для HITACHI TLN-K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1-29	DY6904000000	Гидромотор в сборе	1
1	DY7030010010	Подшипник корпус	1
4	DY7030010020	Арматуре	1
5	DY0935206292	Ваве шайба	2
6	DY7030010030	Фиелд коил	1
7	DY7030010040	Фиелд коил фиксатор	2
8	DY0111105606	Винт	2
9	DY7030010050	Воздушный направляющая	1
10	DY7030010060	Гидромотор корпус	1
11	DY7030010070	Рукоятка крышка	1
12	DY0111104156	Винт	4
13	DY0251204001	Пружинная шайба	4
14	DY7030010080	Карбон щётка	2
15	DY7030010090	Щётка держатель	2
16	DY7030010100	Щётка держатель фиксатор	2
17	DY0111104126	Винт	2
18	DY0983000051	Выключатель	1
19	DY0111104086	Винт	2
20	DY0251204001	Пружинная шайба	2
21	DY0980602500	Трос	1
22	DY7030010110	Трос защита	1
23	DY0981063000	Клемма	1
24	DY7030010120	Трос хомут	1
25	DY0111104106	Винт	2
26	DY0111104086	Винт	1
27	DY7030010130	Водяной тигхт колпачок	1
28	DY0111104066	Винт	4
29	DY0251204001	Пружинная шайба	4
31	DY1353510000	Наклейка	1
32	DY6904201001	Наклейка	1
33	DY7561903000	Наклейка	1
34	DY7561905000	Наклейка	1
101	DY6980010010	Короб	1
102	DY6980010020	Боковой крышка	1
102-1	DY6980010410	Регулировочная шайба	3
103	DY0180205154	Болт	4
104	DY0255205001	Тоотхед шайба	4
105	DY6980010030	Боковой крышка	1
106	DY0180205154	Болт	4
107	DY0255205001	Тоотхед шайба	4
108	DY0521362001	Подшипник	2
109	DY6980010111	Хоризонтал вал	1
110	DY6980010120	Бевел шестерня	1
111	DY6980010130	Унбаланкер	2
112	DY0808113016	Пружина палец	3
113	DY0804101000	Стопорное кольцо	1
114	DY6980010210	Подшипник шайба	1
115	DY6980010220	Бевел шестерня	1
116	DY0311003150	Шпонка	1
117	DY0521360011	Подшипник	2
118	DY6980010230	Вертикал вал	1
119	DY6930020220	Соединение	1
120	DY6930020300	Пружина муфта	1
121	DY6980010310	Фланец	1
122	DY0180205154	Болт	4
123	DY0255205001	Тоотхед шайба	4
124	DY6980020330	Резиновый исолатор	1
125	DY6930020420	Лента	2
126	DY0180206454	Болт	2
127	DY0181206140	Гайка	2
128	DY6930020430	Резиновый исолатор фиксатор	1
129	DY0180205304	Болт	4
150	DY6980020010	Держатель	1
151	DY0180208904	Болт	2
152	DY0251208001	Пружинная шайба	2
153	DY0183008140	Колпачок гайка	2
109-113	DY6981010000	Хоризонтал вал	1
114-119	DY6981020000	Вертикал вал в сборе	1
101-129	DY6981000000	Вибратион в сборе	1
150-153	DY6980020000	Держатель в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TLN-K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
