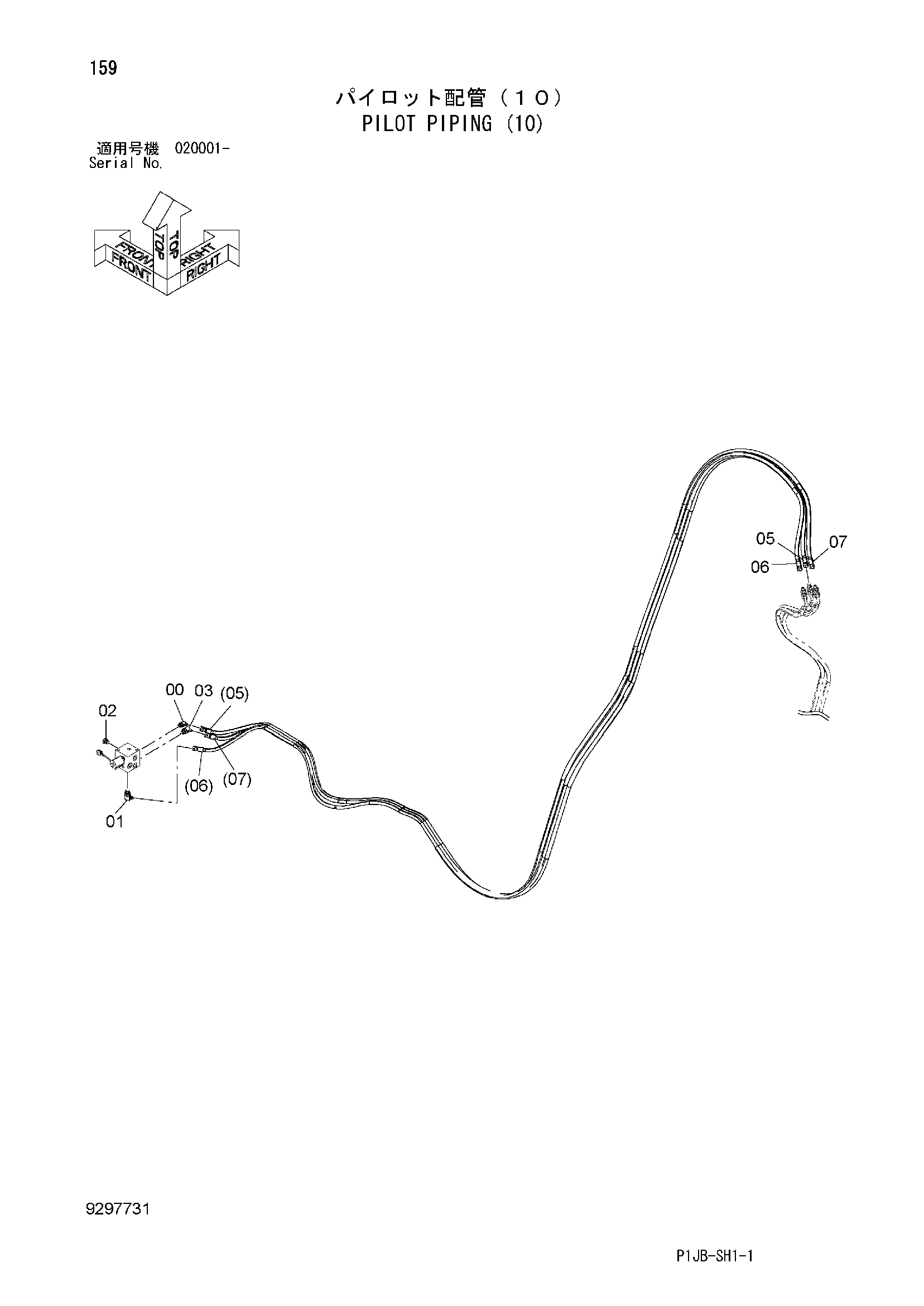

Пилотные гидролинии (10) — HITACHI TL1100-3
Заводская схема «Пилотные гидролинии (10)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9297975 | Шланг в сборе | 1 |
| 05A | 4693983 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 10 |
| 06 | 9297976 | Шланг в сборе | 1 |
| 06A | 4693995 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 10 |
| 07 | 9297977 | Шланг в сборе | 1 |
| 07A | 4693996 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
